Арочный навес над входом в подвал

Задача: нужно было разработать и смонтировать надёжный навес над входом в подвал, не нагружая декоративный фасад здания, при этом обеспечив устойчивость к снеговой и ветровой нагрузке.

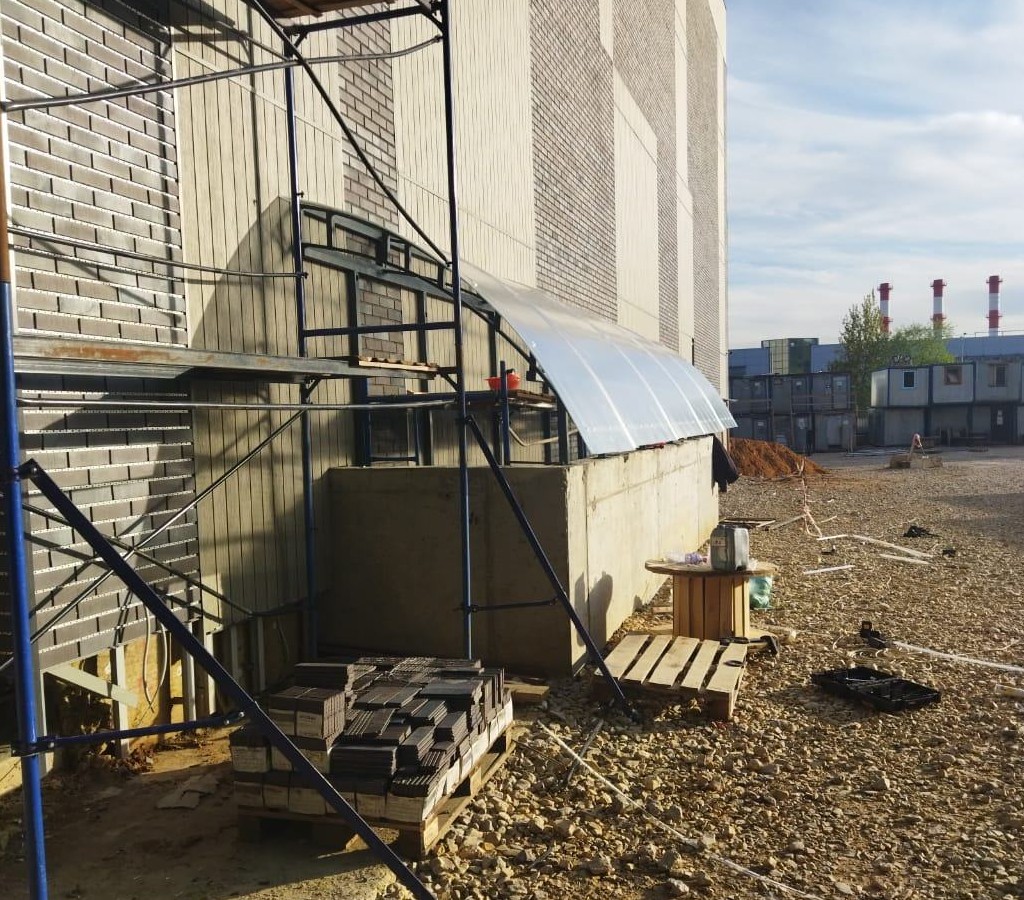

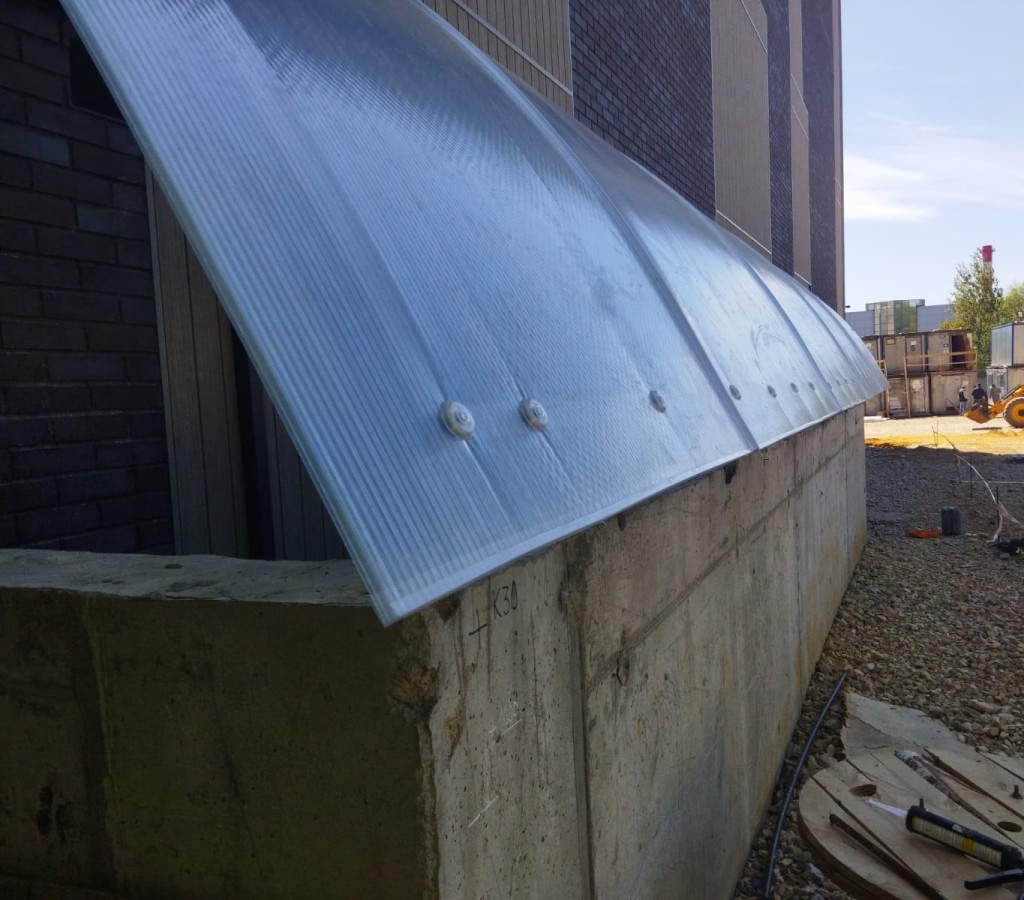

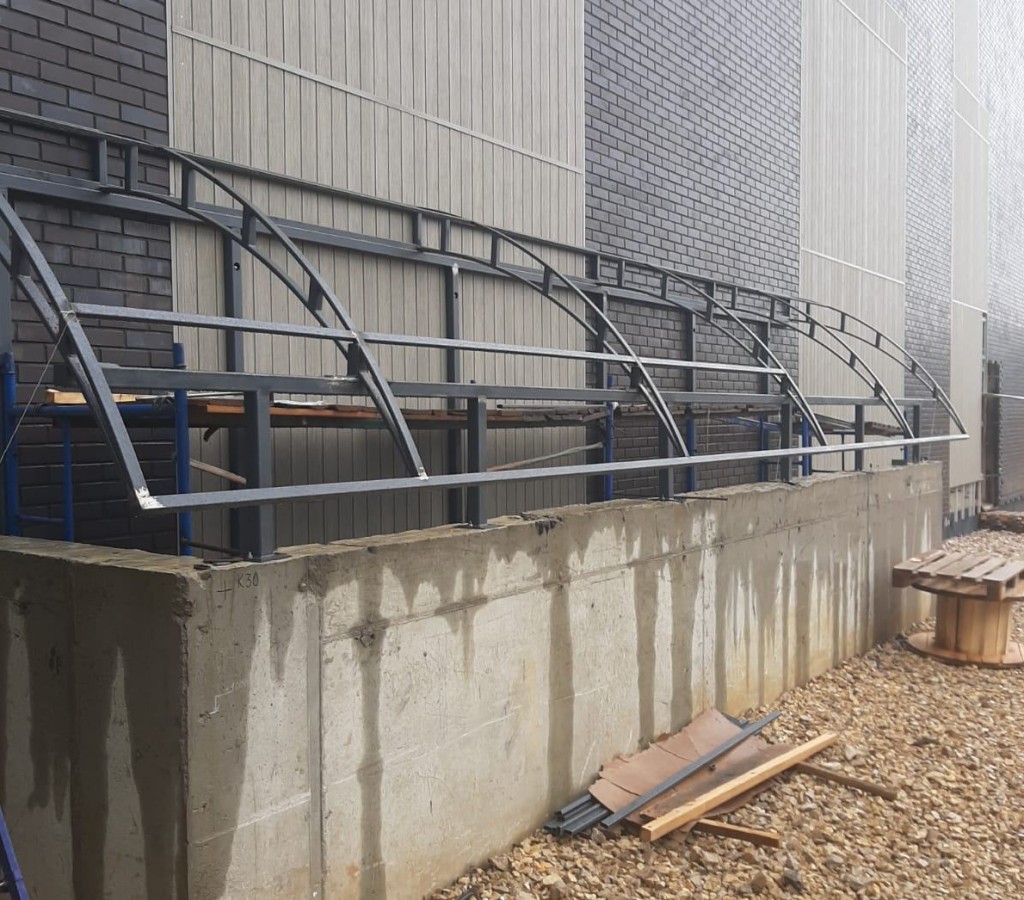

Достаточно простой по конструктиву навес над входом в подвал здания. Металлокаркас представляет собой фермы, собранные из двух вальцованных труб, соединенные продольными прогонами. Основной тип материала каркаса козырька - профильные трубы различного размера. Покрытие - белый сотовый поликарбонат.

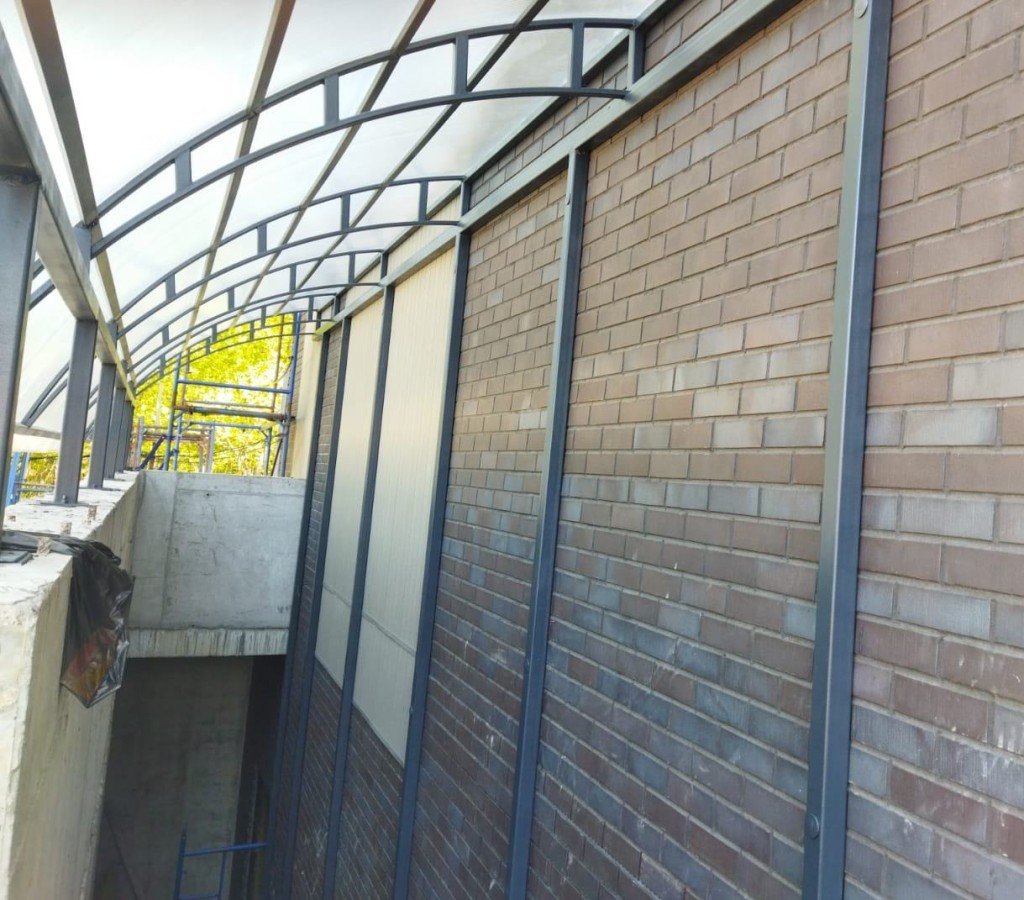

По условиям заказчика нельзя было монтировать навес к декоративному фасаду, т.к. тот не является силовой конструкцией, и были сомнения, что он выдержит вес конструкции, особенно с учетом снеговой нагрузки. Разбирать фасад для доступа к несущей части стены также не хотелось, поэтому было принято решение смонтировать его на стойках, опирающихся на ступени самой лестницы, ведущей в подвал здания. Сами стойки дополнительно крепились к фасаду здания легкими анкерами, но при этом данный крепеж служит лишь для фиксации стоек в пространстве и не воспринимает существенных нагрузок. С противоположной стороны козырек опирается также с помощью небольших стоек из профильной трубы на бетонное ограждение, установленное вокруг лестницы.

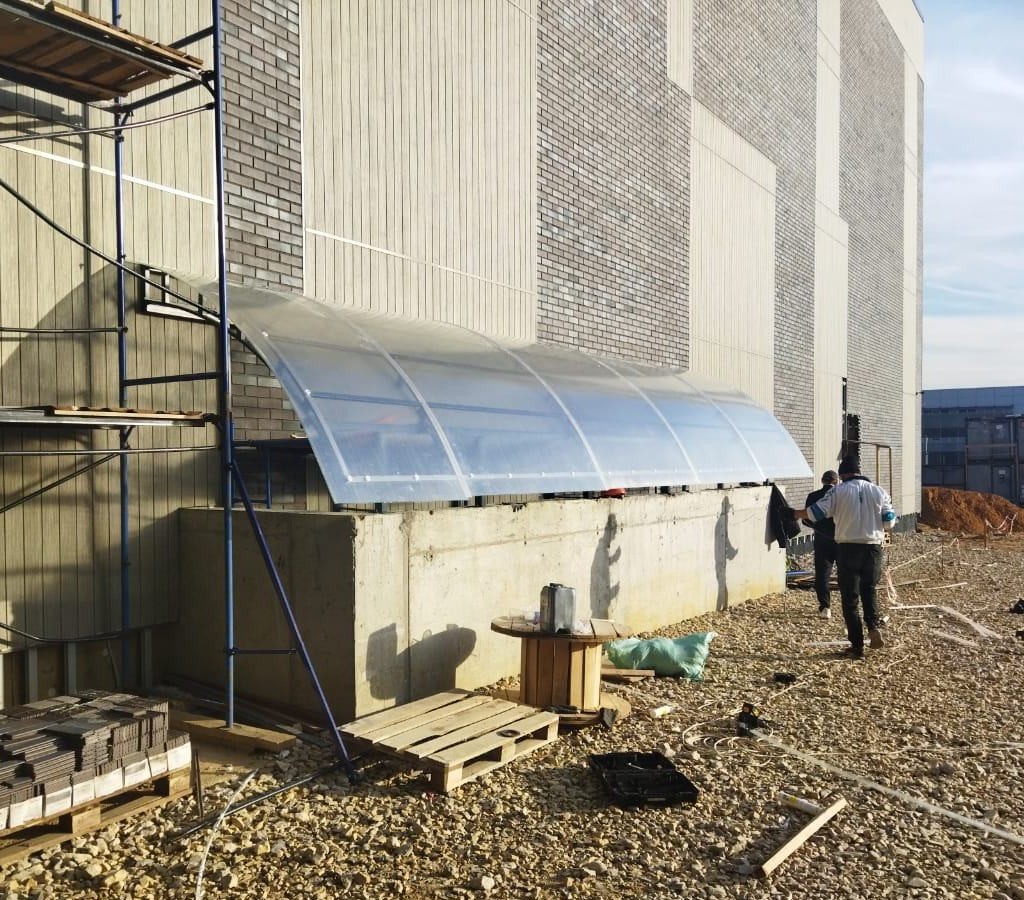

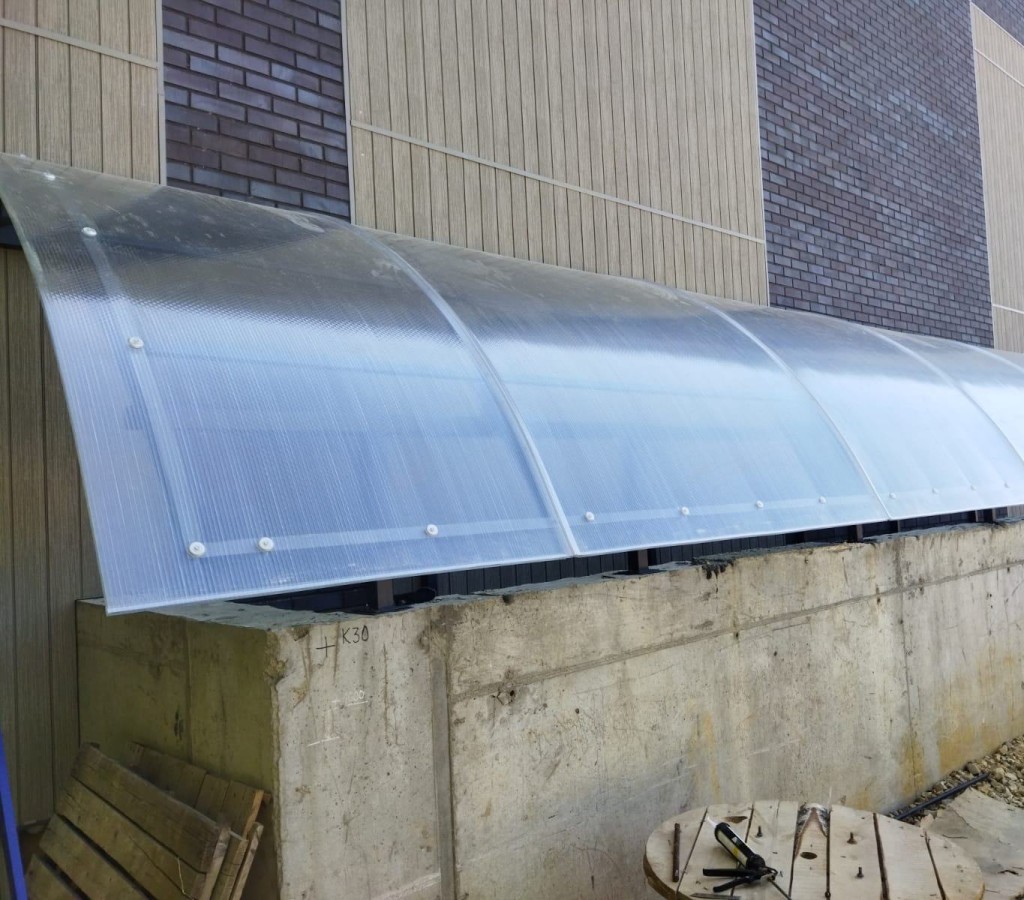

Результат: был изготовлен и установлен навес над входом в подвал здания. Он был выполнен на металлическом каркасе из профильных труб с фермами и прогонами, покрыт белым сотовым поликарбонатом. Он устойчив к ветровым, а также снеговым нагрузкам за счёт грамотно распределённой опоры.

• Длина - 4 метра,
• Ширина - 1,5 метра.
