Плазменная резка металла в Москве

Плазменная резка - не единственный способ разрезать металл. В настоящее время для этой цели используют множество технологий. Каждая имеет особенности, предоставляет ряд преимуществ и обладает своими недостатками.

Идеальная технология резки должна отвечать следующим условиям:

  • Высокая скорость, возможность получения сложного контура с ровным, перпендикулярным срезом, без окалины, грата, наплывов;
  • Режется металл любого типа и толщины с высокой точностью, ширина разреза при этом минимальна;
  • Приемлемая температура заготовки в целом и металла рядом со срезом;
  • Безопасность, минимальная цена, простота и технологичность оборудования (возможность автоматизации).

Технологии отвечающей всем требованиям нет и навряд ли она возможна. Механическая, электродуговая, водноабразивная, газовая, лазерная и портальная плазменная резка – все они хороши в определенных пределах, каждый способ имеет «свою» область применения.

Она эффективна до толщины 50 мм (большая часть листового проката), обеспечивает высокую скорость, в несколько раз выше, чем газовая, дает хорошее качество среза без сильного нагрева металла рядом с ним.



Важнейшей характеристикой является универсальность метода – режется любой металл и сплав, при этом состояние поверхности роли не играет. Ржавчина, окислы и загрязнение - не помеха. Цена вследствие этого снижается, а производительность увеличивается за счет исключения операций по подготовке поверхности.

О технологичности стоит сказать отдельно. Услуга "плазменная резка металла" успешно автоматизирована и промышленное оборудование комплектуется системами ЧПУ. Установки безопасны поскольку не применяются ацетилен и кислород.

Цены

Цены на плазменную резку черной стали

Стоимость плазменной резки 1 погонного метра, руб
Толщина, мм Длина контура, м
До 100 100-1000 От 1000
1 30 25 20
2 35 30 25
3 40 30 25
4 45 35 30
5 50 40 30
6 55 45 35
8 70 55 40
10 75 60 45
12 100 75 50
14 105 80 55
16 120 100 80
18 125 105 85
20 145 125 105
22 165 145 120
25 180 155 130
30 310 260 210
32 375 315 265
35 455 380 310

Цены на плазменную резку нержавеющей стали

Стоимость плазменной резки 1 погонного метра, руб
Толщина, мм Длина контура, м
До 100 100-1000 От 1000
1 50 40 30
2 55 45 35
3 60 50 40
4 65 55 45
5 80 70 60
6 85 75 65
8 100 90 80
10 105 95 85
12 150 120 110
14 160 130 120
16 250 200 150
18 270 220 170
20 305 255 205
22 330 280 230
25 360 320 280

К сожалению похвастать простотой и дешевизной этот метод не может. Плазмотроны чувствительны к давлению и чистоте сжатого воздуха, поэтому требуются объемные ресиверы и системы фильтрации. Недостатком метода в целом является требование строгой перпендикулярности потока плазмы к поверхности.

В основном - это раскрой и получение деталей из листа толщиной до 50 мм. В диапазоне 16 – 50 мм у нее практически нет конкурентов! Самая высокая скорость, способность резать любой металл по любому контуру с хорошим качеством среза и точностью – 0,5 мм. Поэтому если у вас планируется большой объем работы с такими параметрами, вы можете воспользоваться нашей услугой по плазменной резке с чпу. Для вас будет работать самая производительная и эффективная технология для таких целей.

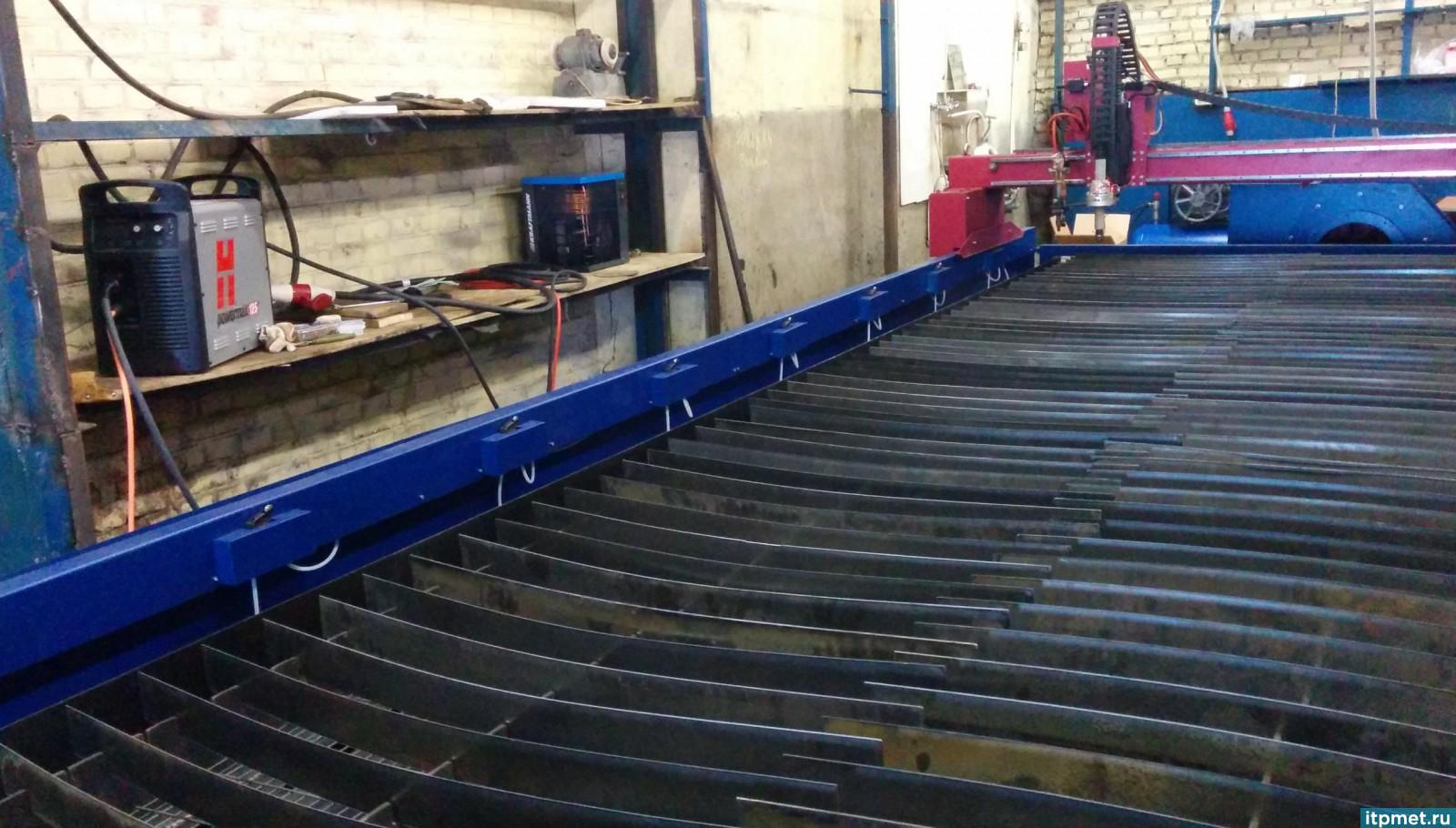

Наш станок

Весной 2015 года мы приобрели новый станок плазменной резки металла, обладающий следующими характеристиками:

Характеристика Значение
Размер рабочей зоны стола 2200 х 6000 мм
Максимальная грузоподъемность стола раскроя 10 тн
Мощность источника плазмы 125 А
Толщина разрезаемого материала 25мм - на пробой
40мм - отрезная
200мм - газом
Точность резки металла +/- 0,25-0,35
Точность позиционирования +/- 0,2-0,5
Рабочее давление воздуха 7-9 бар
Давление газа 3,5-6 бар
Скорость рабочего хода / подачи 8000 мм/м

Преимущества нашего станка:

  • Станок оснащен сервоприводами, что и дает превосходные показатели по точности и позиционированию.
  • Удобство погрузки материала и контроля работы за счет свободного доступа к рабочей зоне со всех сторон.
  • Более мощная двухсторонняя 8 зонная система вытяжки, которая приводиться в действие за счет 16 клапанов, по два клапана на зону.
  • Отдельное расположение стола раскроя и портала, для исключения возможности влияния на геометрию портала при погрузке толстых листов металла.
  • Прочная конструкция портала исключает перекосы при движении машины, а двухосевое исполнение координаты Y (два привода, расположенные на левой и правой сторонах) обеспечивает синхронное перемещение обеих сторон машины и отличные динамические характеристики продольного перемещения.
  • Наличие бесконтактной омической системы контроля высоты позволяет точно контролировать расстояние от резака до поверхности металла, что не только продлевает жизнь расходным материалам, но и позволяет добиться оптимального качества реза.

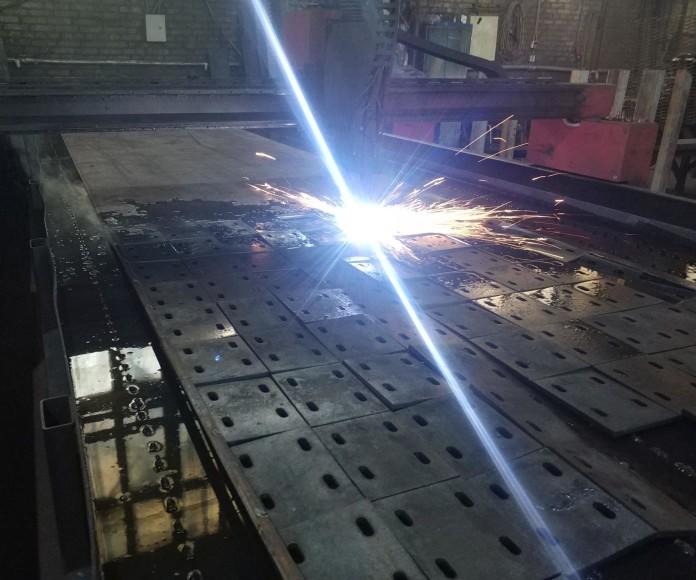

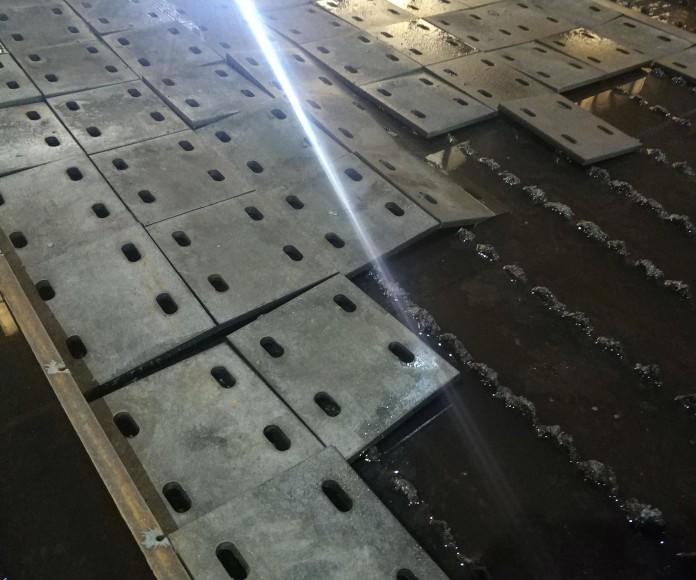

За годы работы мы уже накопили немало опыта в работе на станке плазменной резки и наши операторы буквально на слух и запах могут подобрать оптимальные параметры технологического процесса и, в случае проблем, быстро выяснить их причину и устранить. Они обладают большим колическом своих ноу-хау, которые существенно повышают скорость и эффективность работы. Так, для изготовления большого количества квадратных пластин, в том числе с отверстиями, мы часто применяем Z-образную резку металла. При таком подходе программа составляется так, чтобы между пластинами не оставался отход и за один рез формировались грани двух соседних деталей. Резак в таком случае перемещается вдоль или поперек стола по непрерывной Z-образной траектории. Такое движение существенно ускоряет процесс, т.к. не тратится время на:

  • спуск резака,
  • прожиг металла
  • и подъем головы.

Даже отверстия не являются проблемой. Если они есть в пластине, то мы просто перед заходом на очередной ряд пластин сперва прорезаем все отверстия в этом ряду, а затем уже запускаем Z-движение. Просто и эффективно!

Высокое качество

Резать на плазме несложно: составил программу, загрузил ее на терминал и вперед. А вот резать на плазме качественно - это уже не так-то просто. Пожалуй, самыми важными показателями качества плазменной резки металла являются:

  • чистота реза,
  • точность формы и размеров отверстий.

Именно по срезу и отверстиям можно сделать выводы о применяемом оборудовании и навыках оператора. Посмотрите с этого угла зрения на результаты нашей работы - ровные грани без наплывов и идеально круглые отверстия с минимальной конусностью!

Плазменная резка листа на полосы

Тонкие листы удобно распускать на полосы на станках продольно-поперечной резки, однако для толстых листов найти подходящее оборудование не очень просто: оно дорогое, не очень востребованное и поэтому очень редкое. В таком случае иного выбора, кроме как использовать классическую плазменную резку, и не остается.

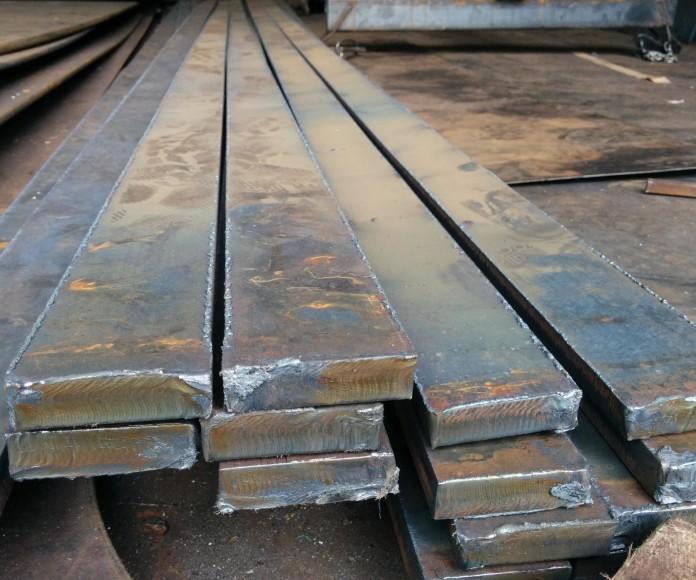

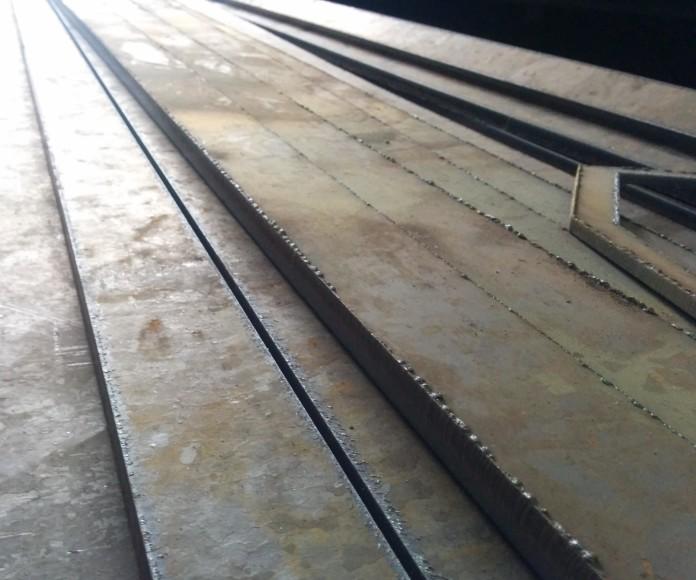

Мы можем порезать на полосы любые листы толщиной от 2 до 30 мм. Здесь все не так просто, как может показаться на первый взгляд. Нельзя просто срезать полосу от края листа, т.к. его начинает вести из-за температурных деформаций, из-за чего ширина полосы начинает гулять в пределах вплоть до 30% вдоль своей длины, а это совершенно неприемлемо. Чтобы избежать подобного нежелательного результата, мы врезаемся в лист не с самого торца, а на расстоянии 5-6 от него вглубь материала, и в конце рез завершаем также немного не доходя до противоположного края. За счет этого полосы держатся с двух сторон небольшими перемычками, что препятствует короблению полос. Как пример, посмотрите, как мы распустили лист t=16мм на полосы шириной 80 мм.

Возможно вас заинтересуют:
Выполненные проекты

Стойки для одежды

Крутейшие стойки для одежды, которые мы сделали для модного бренда тенхогиковой одежды Cloudburst. Данные рейлы мы изготовили для ребят к выставке, проходившей в клубе Gipsy на Красном октябре в Москве.

Дата сдачи: 06.03.2019
подробнее

Полосы из листа 4 мм

В данном заказе требовалось нарезать лист 4х1500х6000 мм на полосы 4х150х3000 мм. Для выполнения заказа мы роспускаем лист продольными незамкнутыми резами, оставляя небольшие перемычки на обоих краях листа.

Дата сдачи: 05.09.2018
подробнее

Косынки из толстого листа

Нестандартная резка огромных пластин из листа толщиной 30 мм

Дата сдачи: 11.01.2018
подробнее

Плазменная резка

Резка крупных пластин из листов толщиной 8 и 10 мм для сборки установки

Дата сдачи: 01.09.2016
подробнее

Щиты из рифленого листа

Щиты из рифленого листа толщиной 6 мм

Дата сдачи: 11.07.2016
подробнее

Закладные детали мансарды

Сварные детали из листа с порошковым покрытием для ресторана Чайхона №1

Дата сдачи: 18.04.2016
подробнее

Кронштейны из листа 6 и 8

Изделия предназначены для монтажа деревянных балок перекрытия здания.

Дата сдачи: 28.03.2016
подробнее

Фермы и колонны для котельной

Типовой набор металлоконструкций для монтажа ангара

Дата сдачи: 23.03.2016
подробнее

Кронштейны для кровли

Изготовление партии сварных кронштейнов под установку балок деревянной кровли по образцу. 1000 шт.

Дата сдачи: 10.01.2016
подробнее

Опоры для емкостей

Подставки для горизонтальных крупных емкостей из листа

Дата сдачи: 21.12.2015
подробнее

Стойки для жвачки

С 2013 года минимум раз в квартал мы получаем заказ на партию таких стоек от нашего постоянного клиента.

Дата сдачи: 16.08.2015
подробнее

Закладные детали ММ-1

Такие закладные рекомендованы стандартом 2.230-1 при возведении стен и перегородок жилых и общественных зданий

Дата сдачи: 20.04.2015
подробнее

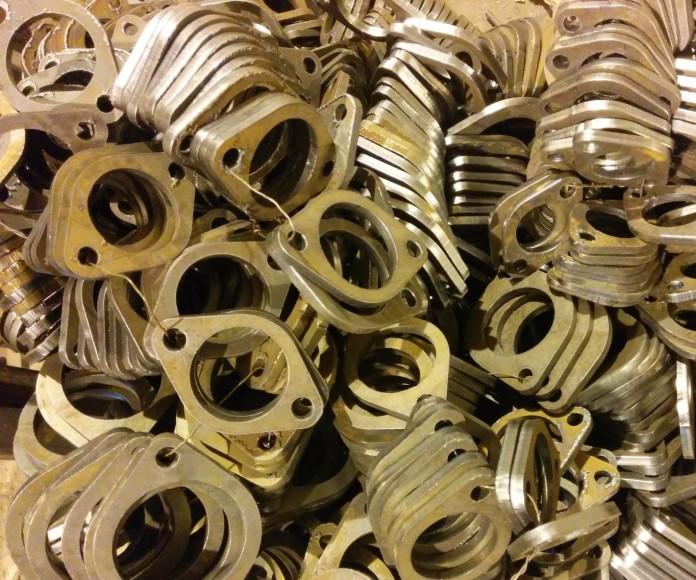

Фланцы для глушителей
