Полосы из листа толщиной 4 мм

Задача: Нарезать лист стали толщиной 4 мм (1500×6000 мм) на полосы размером 150×3000 мм с сохранением точной ширины, используя продольные незамкнутые резы с технологическими перемычками и минимизируя термические деформации.

Казалось бы, задача нарезание стального листа на полосы заданного размера элементарна - куда проще, однако в данной работе очень много тонкостей, которые будут существенно влиять на скорость выполнения работы и ее качество.

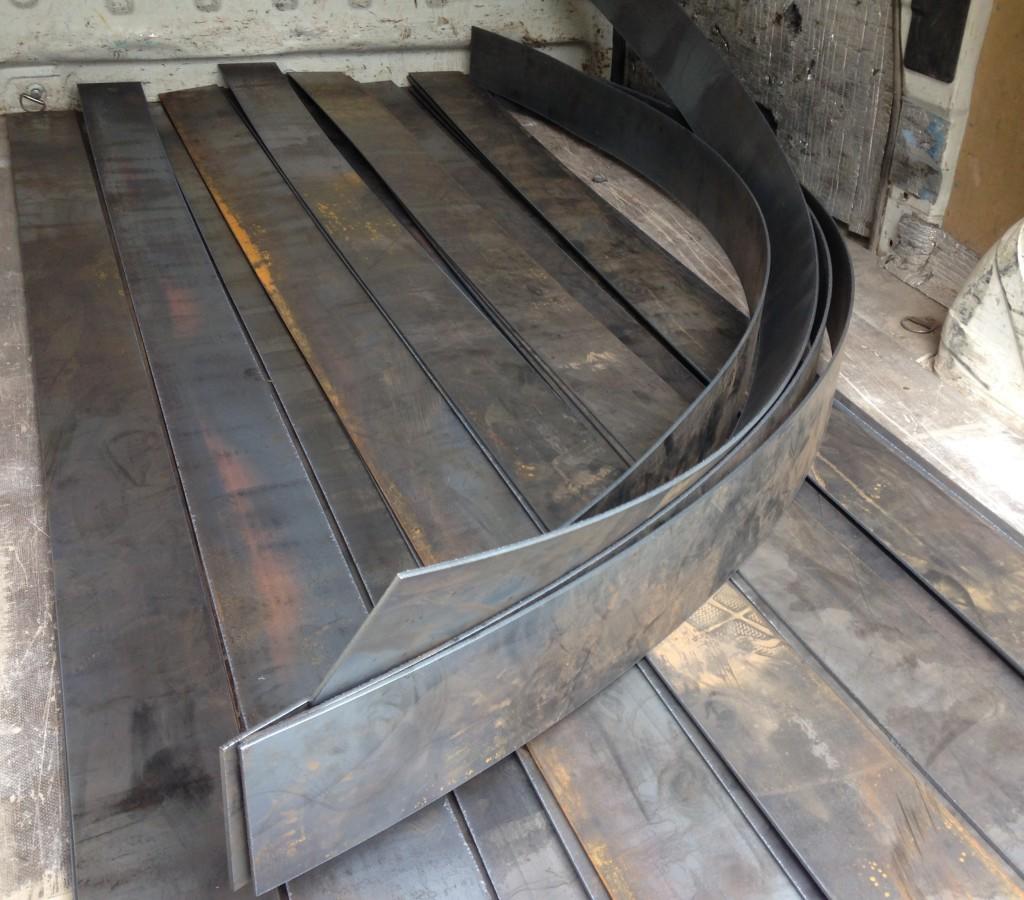

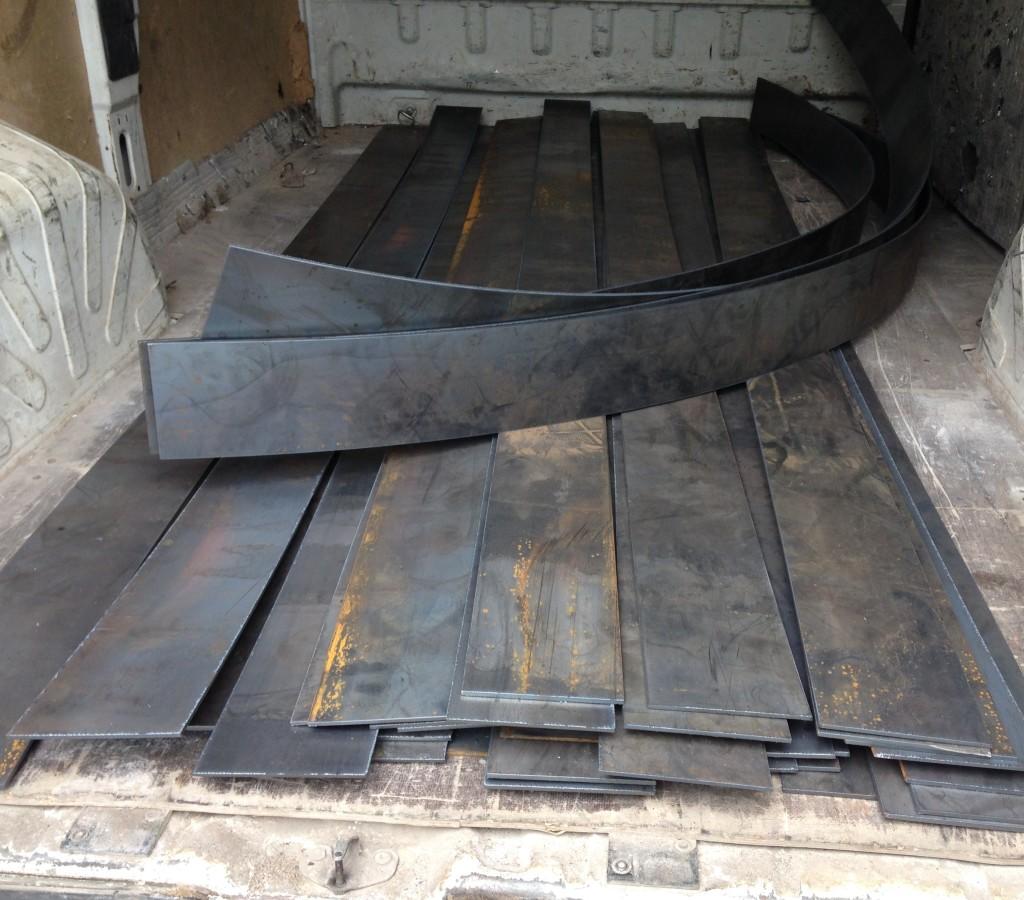

В данном заказе требовалось нарезать лист 4х1500х6000 мм на полосы 4х150х3000 мм. Для выполнения заказа мы роспускаем лист продольными незамкнутыми резами, оставляя небольшие перемычки на обоих краях листа. Наличие последних приниципально важно для выдерживания ширины полосы. В случае их отсутствия лист или отрезаемую деталь может начать уводить и в итоге ширина полосы будет сильно гулять. После окончания резки перемычки срезаем болгаркой. Такой подход, также, позволяет значительно ускорить процесс резки.

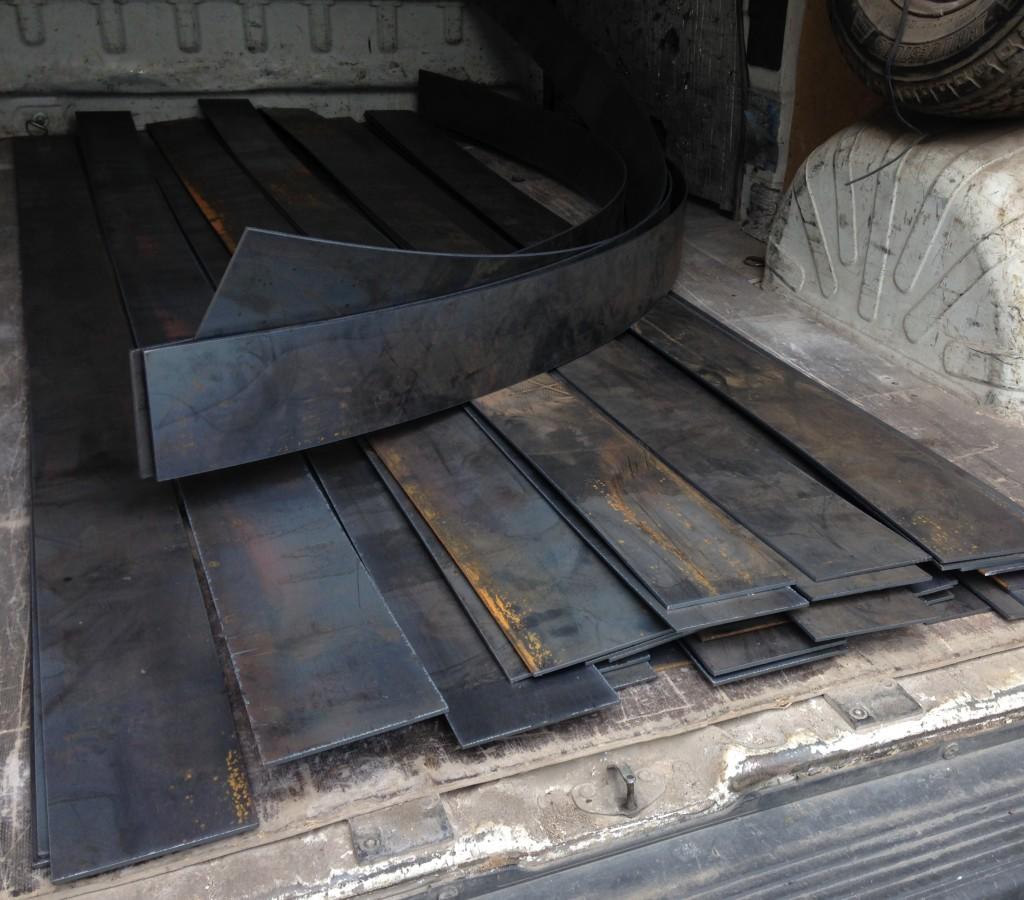

И все равно, несмотря на все ухищирения, в таких заказах мы периодически сталкиваемся с эффектами увода листа на столе, вызванными наличием в материале неоднородностей, которые приводят к его неравномерному прогреву. В таком случае заготовку можно прихватить к столу - достаточно простое, но надежное решение.

Результат: Полосы нарезаны с высокой точностью — благодаря применению перемычек, контролю последовательности резки и прихватке листа к столу удалось избежать значительного увода и обеспечить стабильную геометрию деталей.
