Изготовление металлических ферм необходимо для сооружения кровли промышленных, торговых и складских сооружений. Такие объекты характеризуются большой шириной пролетов и сложным характером действующих нагрузок. Помимо обычных требований по снеговым и ветровым нагрузкам, сейсмической устойчивости появляются дополнительные факторы, связанные с работой мостовых кранов, кран-балок и пр.
Изготовление металлических ферм
Изготовление начинается с проектирования. При работе по эскизу обязательно просчитываются потенциальные нагрузки. Если выбран готовый проект (КМ), то он дорабатывается в стадию КМД – разрабатывается спецификация элементов, определяется вес металлоконструкции, создается деталировка. Составляются чертежи.
На производство передается вся документация и распределяется по участкам. Там происходит создание всех деталей стальных конструкций. Осуществляется сборка конструкции – способ зависит от габаритов. Монтируются фасонные элементы, необходимые для крепления распорок, связей, прогонов.
Правильность установки проверяется. Изделие передается на участок сварки, где элементы свариваются между собой/ Швы зачищаются. На завершающем этапе ОТК проверяет качество. При отсутствии дефектов продукция передается на участок покраски. Поверхность подготавливается в соответствии с тем, в каких условиях будет эксплуатироваться стальное металлоизделие. Используются следующие методы:
- пескоструйная обработка;
- очистка механизированным инструментом;
- обработка химическим составом.
Количество слоев краски определяется условиями, прописанными в договоре, или оговаривается в проектной документации. Высохшие металлоизделия маркируются. Подготавливаются документы. На этом изготовление металлических ферм завершается.
Декоративные фермы
Декоративные фермы используются для создания выставочных стендов и витрин. Они находят применение в интерьере при оформлении торговых залов, холлов, других помещений. Стоимость зависит от сложности конструкции – конфигурация может быть одно- или двухскатной, арочной, треугольной. Материалом служат круглые и профильные трубы, уголок.
Треугольные фермы из профтрубы
Треугольные металлические фермы, выполненные из профильной трубы, достаточно широко распространены в строительстве для монтажа кровли над относительно компактными зданиями с небольшими пролетами. Такие фермы просты как в изготовлении, так и в монтаже, что положительным образом отражается на цене обоих этих компонентов конечной стоимости металлоконструкции.
Фермы из вальцованной трубы
Металлическая ферма для кровли, изготовленная из вальцованной профильной трубы. Данная ферма оптимально подходит для дачного строительства: сочетает в себе привлекательный внешний вид, оптимальную цену и универсальность конструкции, позволяющую производить легкий монтаж. Ферма покрыта грунтовкой и эмалью, но может быть обработана и методом холодного цинкования.
Кровля, изготовленная из таких ферм, может быть покрыта как пленкой, так и поликарбонатом. Вальцованная труба придает ферме элегантность и визуальную легкость, поэтому такие кровли оптимальны для загородных участков, где будут превосходно смотреться как на дачной теплице, так и на навесе для автомобиля. Мы можем изготовить ферму такой конструкции под любые размеры из любой трубы, чтобы навес идеально подошел вашим требованиям.
Виды металлических ферм
Происходит изготовление следующих типов стальных конструкций:
- одно- и двухскатные;
- треугольные;
- квадратные, прямоугольные (для высоких нагрузок);
- арочные.
Выбор конфигурации зависит от назначения, размеров сооружения, его формы. При производстве металлоконструкций используют:
- уголок;
- профильные трубы;
- двутавровые балки, швеллеры.
Cтоимость изготовления фермы зависит от формы, материала, габаритов.
Преимущества металлоконструкций фермы
Основные преимущества металлоконструкций:
- возможность перекрытия больших проемов (промежуточные опоры не требуются);
- невысокая металлоемкость, что снижает стоимость;
- прочность, долговечность;
- устойчивость к значительным нагрузкам, погодным факторам, деформациям;
- эстетика, возможность окрашивания, изменения цвета;
- высокая скорость строительства;
- снижение веса конструкции.
Отправьте нам заявку на такие фермы
Мы с вами свяжемся и обсудим все детали заказа
Монтаж металлической фермы
Не стоит экономить на надежности перекрытия! Балки продольные, поперечные, связи и даже монтажные прокладки, входящие в комплект отправки должны отличаться безупречным качеством, а также соответствовать всем стандартам. Этого требует ответственное назначение кровельных металлоконструкций.
Наша компания обладает всеми необходимыми производственными возможностями для выпуска таких изделий, а также для их монтажа. На заводе металлоконструкций установлено сварочное оборудование, обязательное для производства гостированных ферм , а также балок перекрытия. Автоматизированные процессы электросварки, технологическая дисциплина и жесткий контроль качества обеспечивают надежность, а также соответствие всех деталей ГОСТам.
Cтальные сооружения, изготовленные на нашем предприятии, загрунтованы, покрашены по 5 классу покрытия (ГОСТ 9.03274).
Стандарты изготовления металлических ферм
Стальные прогоны, балки, связи – все эти изделия относятся к стальным строительным конструкциям. Безопасность здания напрямую связана, со способностью элементов кровельных металлоконструкций противостоять различным нагрузкам. Поэтому, введены стандарты изготовления, которым должны соответствовать эти изделия:
- ГОСТ 23118-99. Стандарт описывает общие технические условия, для всех строительных стальных конструкций.
- ГОСТ 23119-78. В тексте этого документа перечислены допуски требования на изготовление ферм, которых производится методом сварки из спаренных уголков. Конструкции этого типа применяются для зданий с шириной пролетов: 18, 24, 30, 36 м.
- ГОСТ 27579-88. В стандарте приводятся технические условии на изготовление металлических ферм, которые также производится методом сварки, но из гнутых или сварных профилей прямоугольного сечения. Ширина пролетов перекрываемых 18, 24, 30 м. Металлоконструкции такого типа применяются для перекрытия зданий, оборудованных мостовыми, а также подвесными кранами.
Сварка элементов должна производиться механизированным способом. Для таких металлоконструкций характерна высокая точность изготовления. Достаточно отметить, что допуски по длине, при таких размерах пролетов составляют миллиметры.
Цены на металлические фермы
Компания ИнТехПром занимается изготовление металлических ферм в Москве. Стоимость изготовления фермы рассчитывается заранее. При расчёте учитываются: форма, угол наклона, свойство кровельного материала и пр.| Длина, м. | Тип ферм | Тип стали | Цена, руб./п.м |
|---|---|---|---|
| 6 | сегментная | Ст3сп, С38/23, С46/155 | от 9 000 |
| 12 | шедовая | Ст3сп, С38/23, С46/358 | от 26 701 |
| 15 | арочная | Ст3сп, С38/23, С46/430 | от 22 220 |
| 24 | балочная | Ст3сп, С38/23, С46/657 | от 36 113 |
| 27 | балочная | Ст3сп, С38/23, С46/734 | от 40 634 |
| 30 | рамная | Ст3сп, С38/23, С46/812 | от 44 638 |
| 36 | треугольная | Ст3сп, С38/23, С46/893 | от 55 022 |
*Цены в таблице представлены примерные, информацию по стоимости уточняйте у менеджеров.

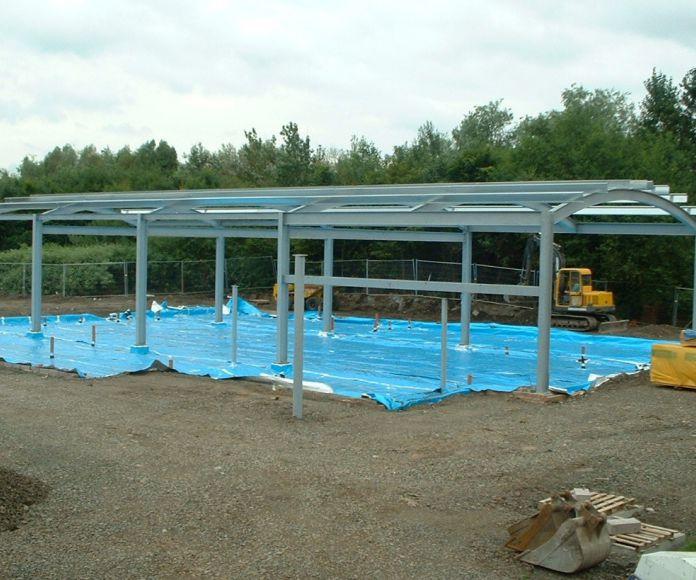

Здание из металлоконструкцийцена от 210 000 руб.

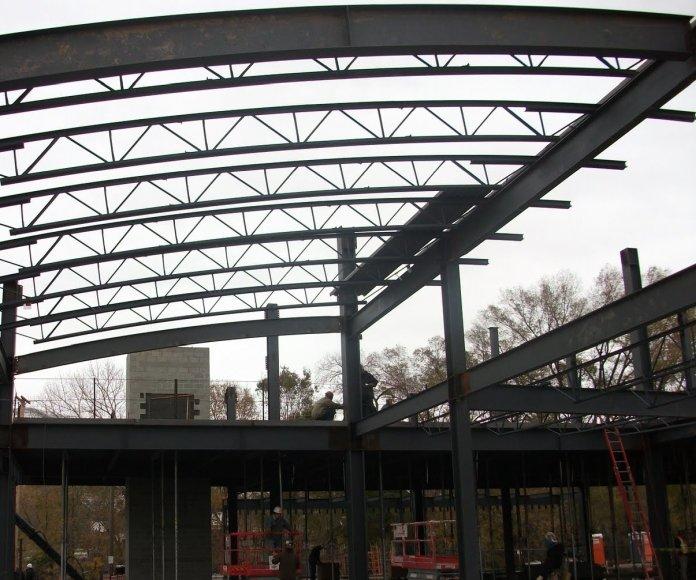

Кровля для торгового павильнацена от 850 000 руб.

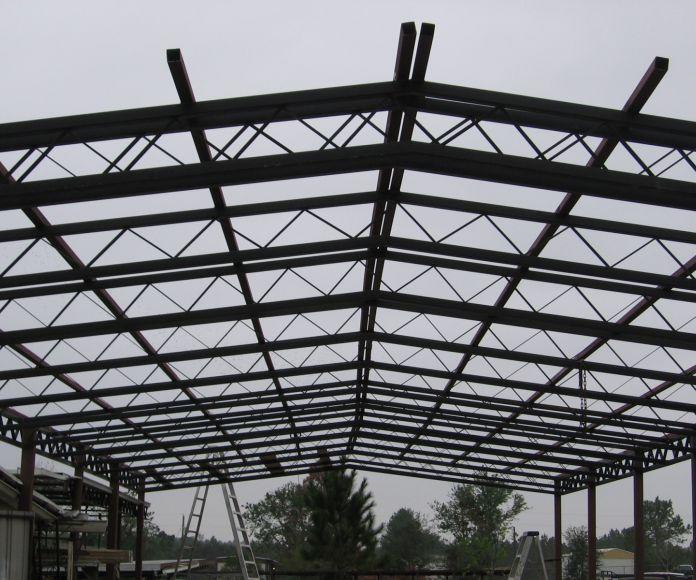

Фермы из металла в кровле торгового центрацена от 1 200 000 руб.

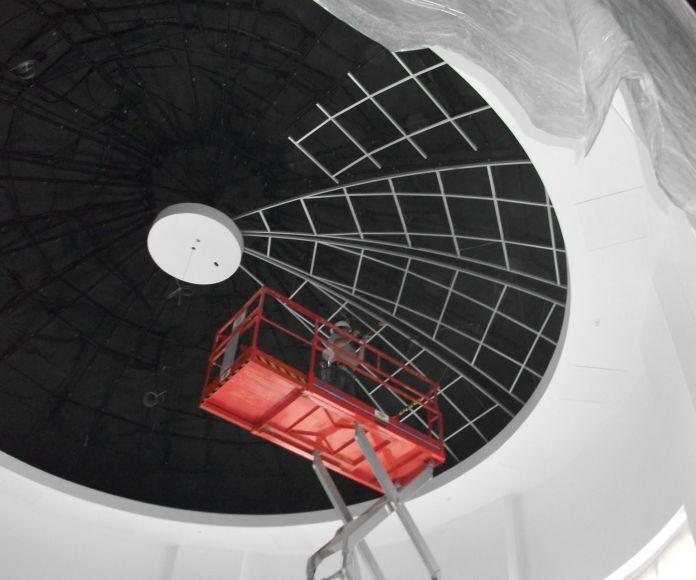

Сферическая кровляцена от 860 000 руб.
Металлоконструкции для гипермаркетацена от 50 000 руб./т
Металлические фермы в кровле небольшого складацена от 51 000 руб./т
Кровля для торгового центрацена от 55 000 руб./т

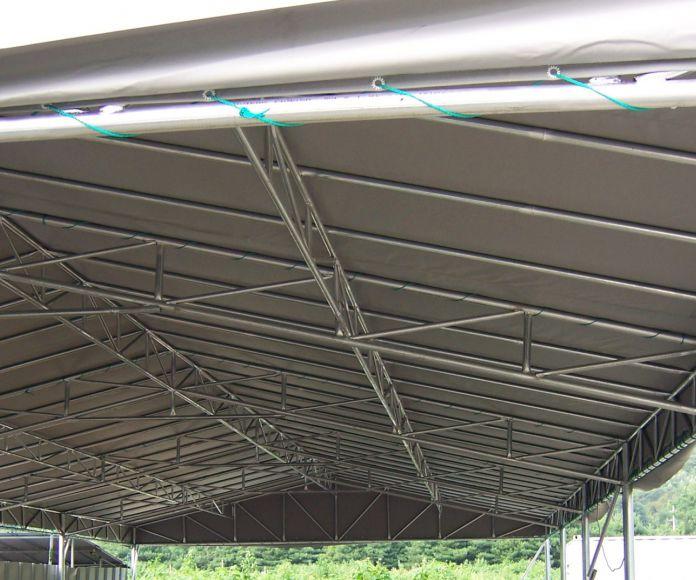

Кровля для частного хранилищацена от 56 000 руб./т

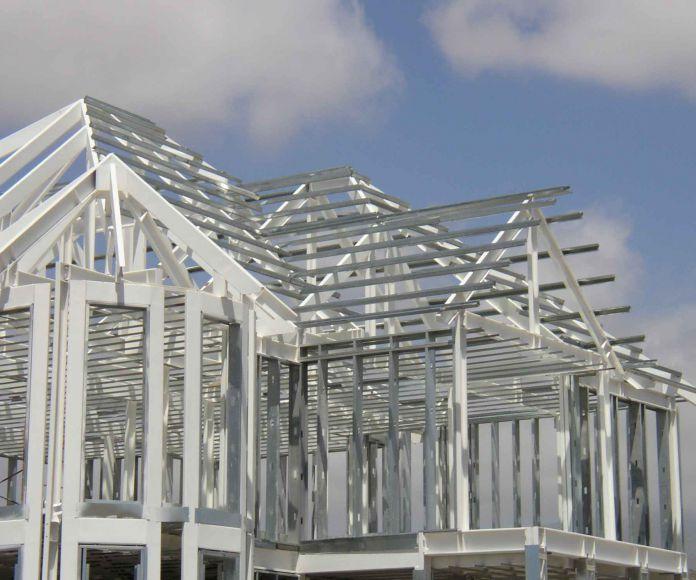

Загородный дом из металлоконструкцийцена от 50 000 руб./т

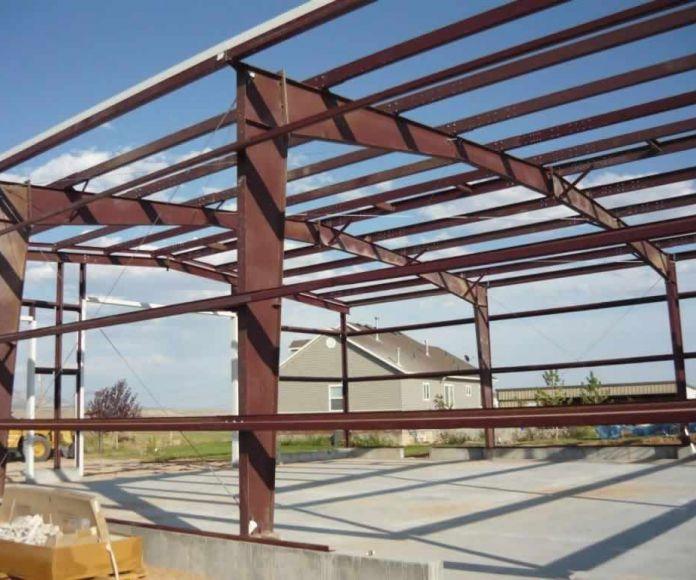

Фермы в кровле небольшого ангарацена от 2 300 000 руб.

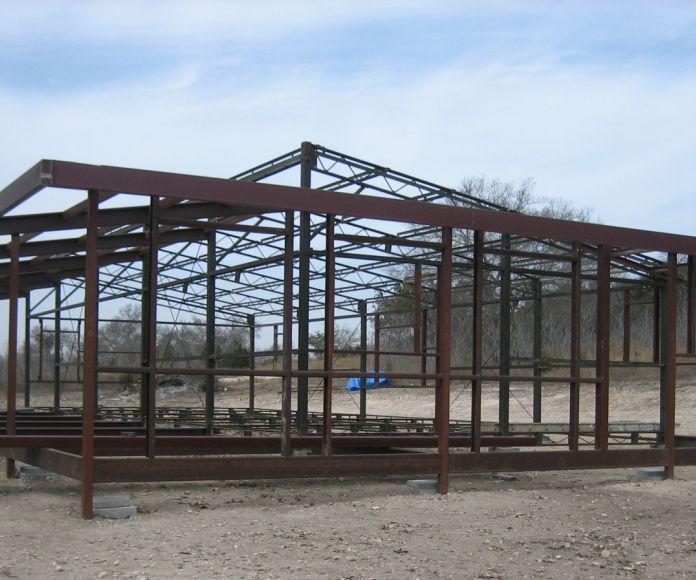

Металлокаркас зданияцена от 1 600 000 руб.
Металлокаркас зданияцена от 1 600 000 руб.
Реставрация кровлицена от 52 000 руб./т
Дом из металлоконструкцийцена от 51 500 руб./т
Металлическая фермацена от 5 000 руб./шт.

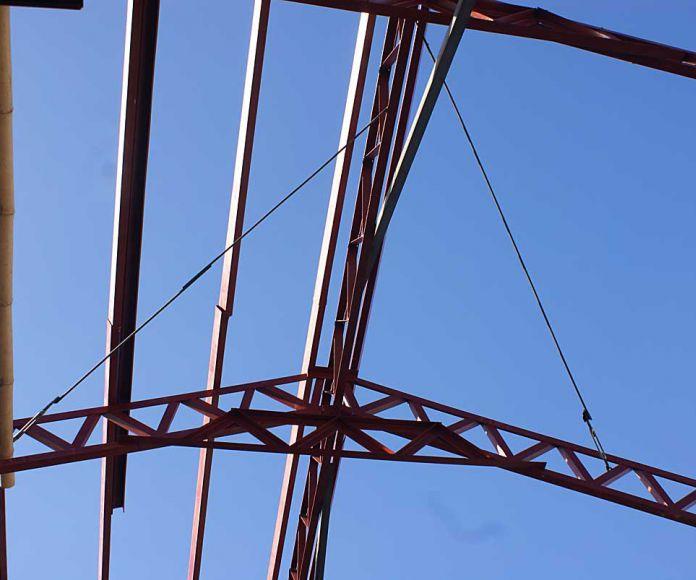

Монтаж кровлицена от 20 000 руб./т
Прогоны
Интехпром предлагает строительным компаниям прогоны металлические для строительства каркасных зданий. Они предназначены для установки стеновых панелей, кровельных материалов, обеспечивают передачу на каркас снеговых, ветровых нагрузок, увеличивают жесткость , а также устойчивость всей конструкции.
Компания выпускает два типа прогонов сплошные и решетка. Для сплошных прогонов используется швеллер и гнутый профиль, такие изделия оптимальны при расстоянии между колоннами 6м, на них легко крепятся стеновые панели и кровля. Если проектом предусмотрено крепление прогонов на болты, то в них просверливаются монтажные отверстия.
При расстоянии между колоннами 9 или более метров используются решетчатые прогоны. Компания ИнТехПром изготавливает такие элементы из уголка, спаренного уголка, другого металлопроката или гнутого профиля.

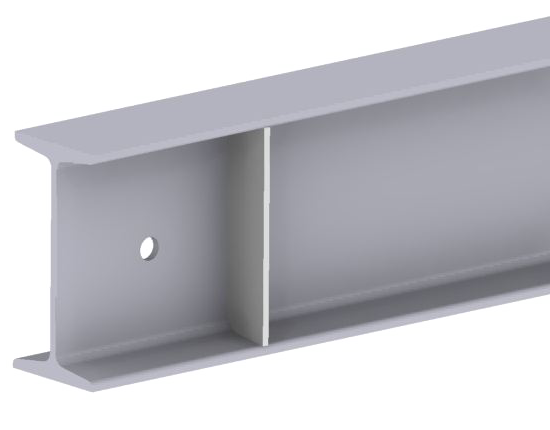

Ригели
Для соединения колонн при строительстве сооружений большой высоты и с большими пролетами используются металлические ригели – линейные несущие элементы конструкций. Как правило, они изготавливаются из двутавровой балки и способны выдерживать большие нагрузки.
Наша компания предлагает изготовление ригелей по чертежам заказчика, или по собственным расчетам. Одновременно с ними удобно заказать узлы сопряжения металлических ригелей и накладки для сварки.

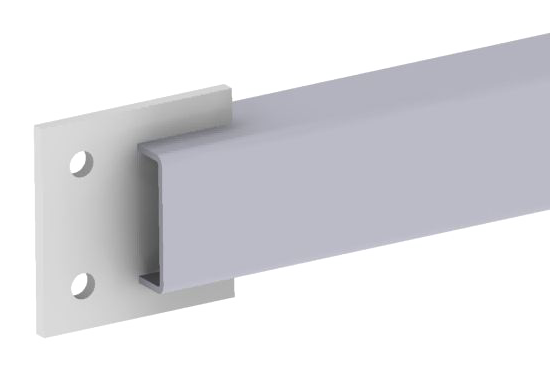

Связи
Связи металлические являются элементом каркаса здания, обеспечивают жесткость, также прочность конструкции. По назначению разделяют вертикальные и горизонтальные связи перекрытия или вертикальные связи между колоннами. Компания ИнТехПром производит связи для каркасных зданий по общепринятой технологии. Материалом служит металлический уголок, косынки изготавливаются из листового проката. Номера проката применяются согласно проекту здания.
Также ИнТехПром предлагает решетчатые вертикальные связи между колоннами. Тип проката определяется проектом – уголок, спаренный уголок, или гнутый профиль. Качество наших изделий обеспечивается применением гостированного проката, техническими средствами контроля, соблюдением технологий. Детали конструкций могут быть окрашены в соответствии с ГОСТ 9.03274.
Область применения
Стальные металлоизделия используются в качестве конструктивного элемента здания или выполняют декоративную роль. Их применяют при строительстве мостов, подиумов, тентов, сценических и декоративных конструкций, спортивных сооружений, промышленных и прочих зданий.
Отправьте нам заявку на доставку металлоконструкций
Мы с вами свяжемся и обсудим все детали заказа
Наши преимущества
Наша команда опытных профессионалов уже более 10 лет на рынке металлоконструкций.
Работаем с самыми сложными проектами и предоставляем гибкие условия оплаты.
У нас своя производственная база с собственным современным оборудованием.
Потому как у нас свои опытные проектировщики, сварщики и монтажники.
Укладываемся в самые сжатые сроки для проектов любого уровня сложности.
За счет профессионализма и отлаженного современного производственного процесса.
Наши цены вас приятно удивят, ведь вы работаете непосредственно с производителем.
Предоставляем контрагентам все необходимые документы для прохождения проверок.
Гарантия на металлоизделия - 12 месяцев. А отдельные виды продукции - до 24 месяцев в зависимости от класса продукции.
Гарантия на покрытие - 12 месяцев.
Схема сотрудничества
Все заказы, поступающие нам, очень индивидуальны. Они существенно различаются объемом, качеством проработки документации, сложность изготовления конструкций, необходимостью осуществления доставки и/или монтажа. По этой причине тяжело все проекты вписать в какой-то единообразный шаблон работы, но для себя, за годы работы, мы вывели некоторую усредненную схему сотрудничества для типового среднего заказа. Наш опыт показывает, что такой заказ можно сдать "под ключ" не более чем за 30 дней (а без монтажа - еще быстрее), и вот как это происходит.
- 01 день
- 02 день
- 05 деньпредоплата 30-50%
- 06 день
- 10 деньоплата 20-40%
- 20 день
- 21 день
- 29 день
- 30 деньдоплата 30%
Рабочие нашего производства
Виктор Генадьевич Анохин
Виктор получил высшее техническое образование по направлению "машиностроение" с углублённой подготовкой в области металлообработки и инженерной графики. Во время учёбы проходил практику на заводах, участвовал в студенческих проектах по проектированию сварных конструкций и освоил основы работы с CAD-системами.
В компании "ИнТехПром" занимает должность руководителя отдела технической подготовки производства. Отвечает за разработку и оптимизацию технологических процессов, внедрение новых решений в области сборки и сварки конструкций, а также за взаимодействие с проектным бюро и производственными участками. Активно участвует в модернизации производственных линий и внедрении цифровых решений для повышения эффективности.
Александр Валерьевич Катышков
Александр окончил технический вуз по специальности "Технология машиностроения". Во время учёбы специализировался на обработке металлов давлением и сварочных технологиях. Активно участвовал в научно-исследовательских проектах, связанных с автоматизацией производственных процессов.
В 2018 году Александр устроился в компанию "ИнТехПром" на должность ведущего технолога. Он отвечает за разработку и внедрение технологических процессов при производстве металлоконструкций: от резки и гибки до сварки и финишной обработки. Кроме того, курирует переход компании на новые стандарты качества и активно работает над внедрением автоматизированных систем управления производством.
Игорь Леонидович Осипов
После окончания технического колледжа по специальности "Сварочное производство", Игорь прошёл дополнительную подготовку по курсу "Слесарное дело и сборка металлоконструкций". С ранних лет тянулся к работе с металлом, участвовал в региональных конкурсах профмастерства.
В 2022 году Игорь устроился на производство компании "ИнТехПром" в должности слесаря-сборщика металлоконструкций 5 разряда. На сегодняшний день он — один из ведущих специалистов сборочного участка. Занимается подготовкой сложных конструкций под сварку и работает с крупногабаритными элементами. Авторитет среди коллег, не раз отмечен руководством за высокую точность и скорость работы.
Нам доверяют
- Сварная балка
- Металлические колонны
- Винтовые сваи
- Строительные металлоконструкции
- Строительство ангаров
- Быстровозводимые магазины
- Промышленные теплицы
- Изготовление монолитной опалубки
- Строительство быстровозводимых складов из металлоконструкций
Каркас кровли храма
В качестве основного несущего элемента выбрана 25-я балка. Выполненные из нее П-образные опоры устанавливаются вдоль здания, а затем соединяются продольными связями по двум сторонам.
Составные стальные фермы
Основной материал - профильная труба 120х80 мм. Для наклонных наполнений применена труба 80х80 мм, а для внутренних вертикальных стоек - квадратная труба 60х60 мм.
Фермы для освещения
Типовое решение для монтажа освещения в клубах, ресторанах, а также концертных и выставочных залах. Легкие конструкции из профильной прямоугольной трубы 40х20х2 мм, представляющие собой 4 стойки длиной 6 м, соединенные между собой поперечинами.
Спаренные фермы из сдвоенного уголка
Длинные спаренные фермы длиной 10 м. Выполнены из тяжелых сдвоенных равнополочных уголков 50х50х4, 70х70х5 и 100х100х7.
Фермы с параллельными поясами
Тяжелые прямоугольные фермы из профильных труб для обеспечения максимальной жесткости кровли с большим пролетом
Прямоугольные фермы
Фермы выполнены из труб 40х40 и 40х20 и предназначены для монтажа навеса на автостоянке.
Ветроизмерительная вышка
Такие вышки устанавливаются в местах будущего монтажа ветряков
Фермы из профильной трубы
Для кровли исторического здания в центре Москвы в рамках работ по его реконструкции
Фермы и колонны для котельной
Типовой набор металлоконструкций для монтажа ангара
Зенитный фонарь
Изготовление и монтаж под последующее остекление
