История появления винтовых свай

История изобретения винтовых свай тесно связана с бумом жилищного и промышленного строительства в XIX веке. Лопастную конструкцию запатентовал инженер из Ирландии Александр Митчелл. Его изобретение оказалось полезным при строительстве сооружений на илистом или влажном грунте. На винтовые сваи устанавливали мосты, вкручивая опоры в дно водоемов. Для крупного строительства лопастные опоры впервые использовали в Англии при возведении маяка на Темзе. Хороший результат и удобство применения привлекли внимание инженеров и проектировщиков, работающих над строительством жилья в районах со сложным грунтом.

В России винтовые сваи первый раз были использованы в конце XIX века военными инженерами при строительстве быстровозводимых фундаментов для переправ. В этом качестве опоры с винтами применяют в военном строительстве до сих пор. Конструкции с такими техническими характеристиками стали использовать и гражданские инженеры, работающие над проектами в условиях глубокого промерзания грунта, близкого залегания грунтовых вод, высокой сейсмической активности.

Типы винтовых свай

Винтовая свая для фундамента представляет собой ствол с лопастью на конце. При монтаже опоры лопасть вкручивается в подушку, надежно закрепляясь в ней. Лопасти вкручивают вручную, с помощью механических подручных средств или электроредуктором.

От типа почвы зависит конструкция винтовой сваи.

• Узколопастные. Они похожи на шурупы с литым спиралевидным наконечником или с наконечником, присоединенным к стволу сварочным методом. В строительстве фундаментов в районах вечной мерзлоты опоры дополняют зубьями снизу. Для каменистых грунтов с большими пластами залегающих пород наконечник винтовой сваи заостряют.
• Широколопастные. На конце ствола опорного столба фундамента расположена одна широкая лопасть с 1 или 1,5 поворотами винта.
• Многолопастные. Лопасти расположены на разных уровнях вдоль свайного ствола. Это помогает опорному столбу лучше держаться в подвижной подушке.

Узколопастные спиралевидные или широколопастные опоры применяют для фундаментов одноэтажных и двухэтажных зданий с не слишком большой нагрузкой на основание. Инженеры-проектировщики определяют тип сваи на основе анализа грунта. При возведении зданий с максимально разрешенным в малоэтажном строительстве количеством этажей (три + мансарда) используют только многолопастные опоры для фундамента.

Труба с обрезанной под наконечник стороной

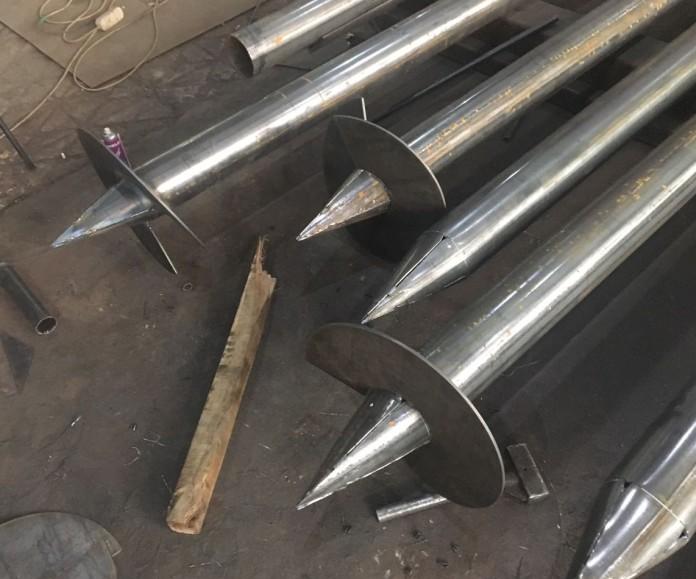

Собранный наконечник сваи

Так наконечник выглядит после обварки

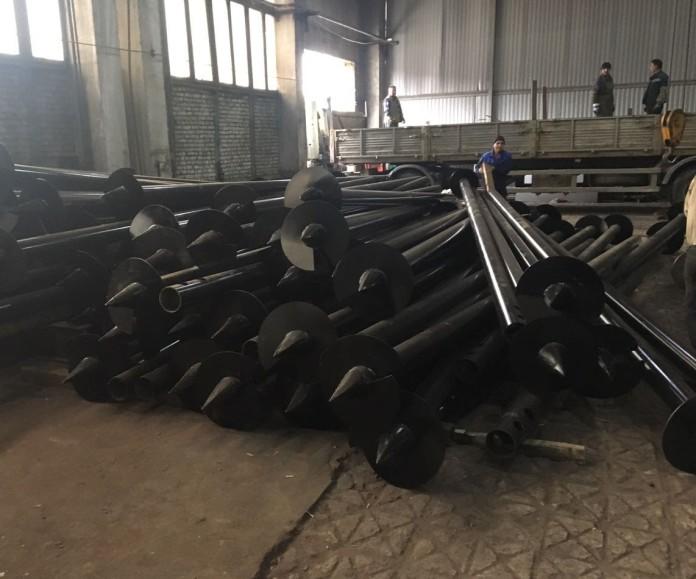

Готовые покрашенные винтовые сваи

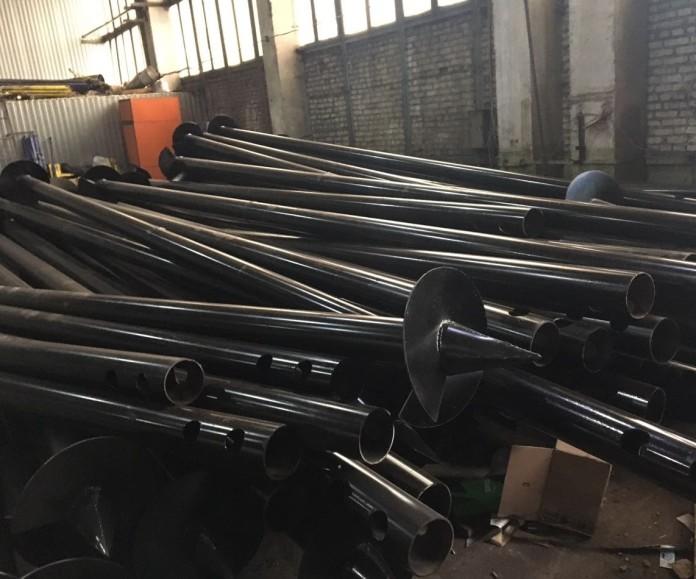

Здесь видны отверстия для закручивания свай

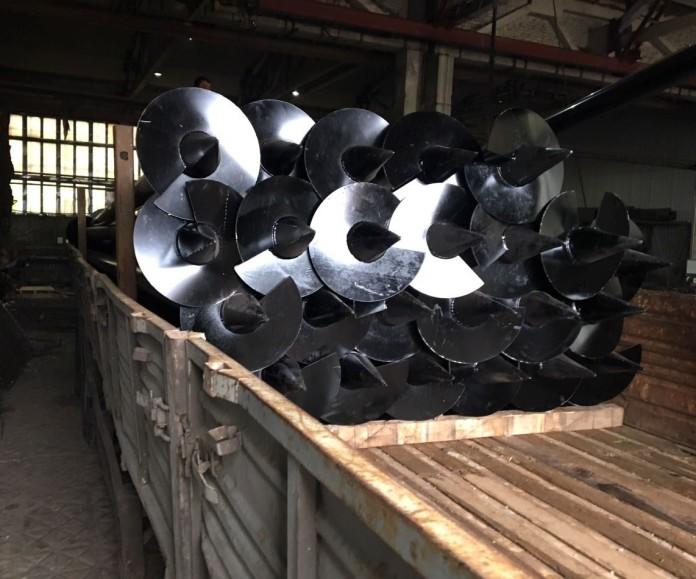

Отправка партии винтовых свай из труба 159х5 мм

Плюсы винтовых свай

Винтовые сваи часто используют при строительстве фундаментов частных домов. Основные плюсы такой опорной конструкции:

• Легкость установки. Для вкручивания свайных конструкций не нужно арендовать тяжелую технику. Опора ввинчивается вручную. Можно сделать фундамент для дома своими силами, без привлечения мастеров.
• Независимость от типа грунта. Винтовую сваю можно использовать в любом типе почвы. Никаких земляных работ, предваряющих стадию установки столбов, не потребуется.
• Независимость от погоды и сезона. Лопатные основы можно монтировать круглый год при любых погодных условиях.
• Возможность использовать фундамент повторно.Столбы легко демонтируются, их можно установить в другом месте. Винтовые опорные элементы фундамента часто используют при строительстве быстровозводимых временных зданий.

Важный плюс винтовых свай – возможность различного декоративного оформления. Они станут не только опорой для дома, но и его украшением.

Монтаж в любой тип грунта

Фундамент на винтовых сваях прочно держится в грунте любого типа. Недостаточно надежное основание становится проблемой при закладке дома на земельном участке. Подвижный или насыщенный подземными водами грунт ведет к растрескиванию или перекашиванию монолитного фундамента. Это причина появления трещин в стенах, перекрытиях, кровельных конструкциях. Монолитное основание поведет себя также на суглинке, илистом, песчаном или заторфованном грунте. При строительстве в зоне вечной мерзлоты проблематично копать котлован. Почва под домом может оттаить, что станет причиной разрушения бетонного или кирпичного монолита. Использование винтовых свай поможет избежать деформации фундамента на основании любого типа.

При устройстве фундамента на лопастных опорах важно правильно определить тип почвы и действовать исходя из его характеристик. Длина опоры выбирается с учетом глубины залегания твердых слоев почвы. Наконечник необходимо вкрутить в твердый слой. Это станет гарантией устойчивости каждого свайного столба и всего основания. Чем более подвижный и рыхлый грунт на участке, тем большая длина свайных опор используется.

Для монтажа винтовых свай не нужно выравнивать почву на строительной площадке. Дом можно построить даже на участке, идущем под уклон. Перепад высот компенсируется разной длиной столбов. Не потребуется выкапывать котлован для монолита или траншею для ленточного фундамента.

Винтовые сваи для фундамента недорого

Завод металлоконструкций «ИнТехПром» в Москве – производитель металлических винтовых свай для строительства. У нас можно купить опоры со стволом разной длины. Цена винтовых опор для фундамента за штуку указана в прайсе. Она зависит от конфигурации и типа опоры, вида наконечника (сварной, литой), длины, диаметра металлического ствола, марки и толщины стали.

Все сваи, изготовленные на нашем заводе, проходят антикоррозийную обработку. Снаружи винтовые сваи окрашиваются порошковым красителем или оцинковываются. Тип опоры подбирают инженеры с учетом грунта и нагрузки от веса здания.
