Спаренные фермы из уголка
Задача: Изготовить тяжелые спаренные фермы длиной 10 м из сдвоенного равнополочного уголка (70×70×5, 50×50×4 и 100×100×7 мм) с усилением через фасонные пластины 6 мм, вырезанные на плазме, — при строгих ограничениях по ширине (1 м) и высоте (1,2 м), но с высокой несущей способностью.

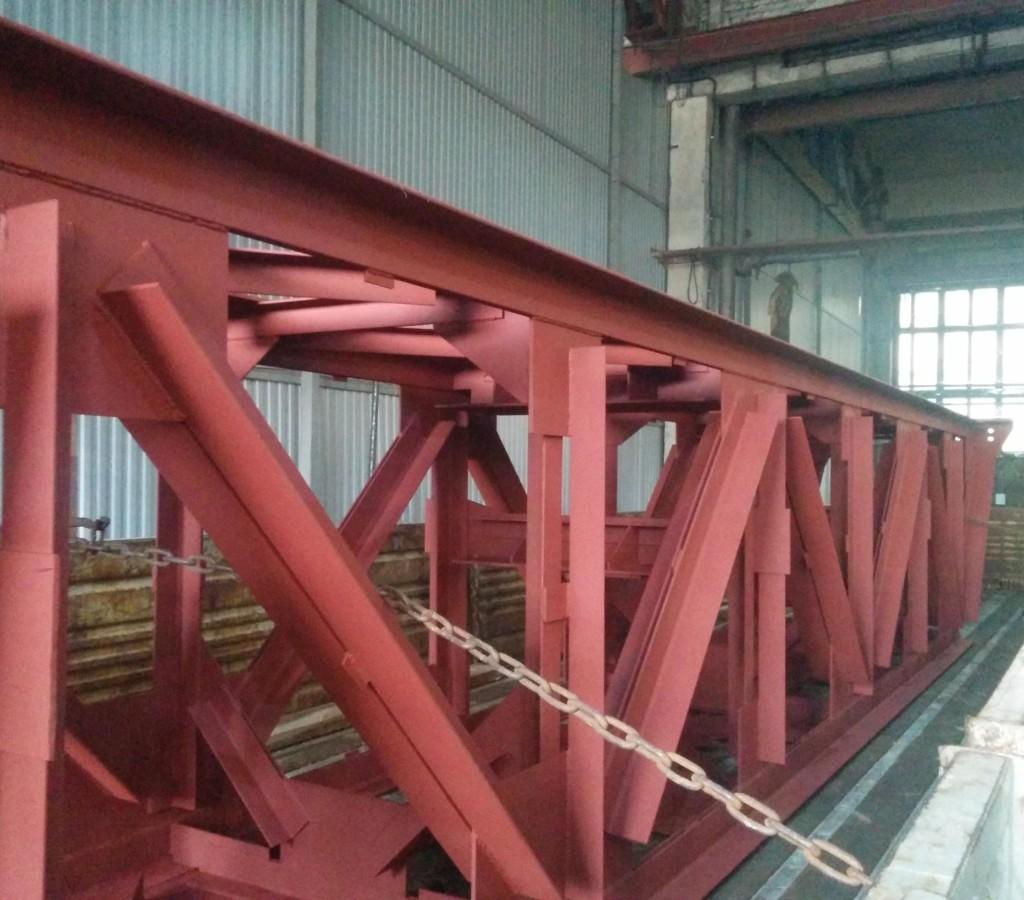

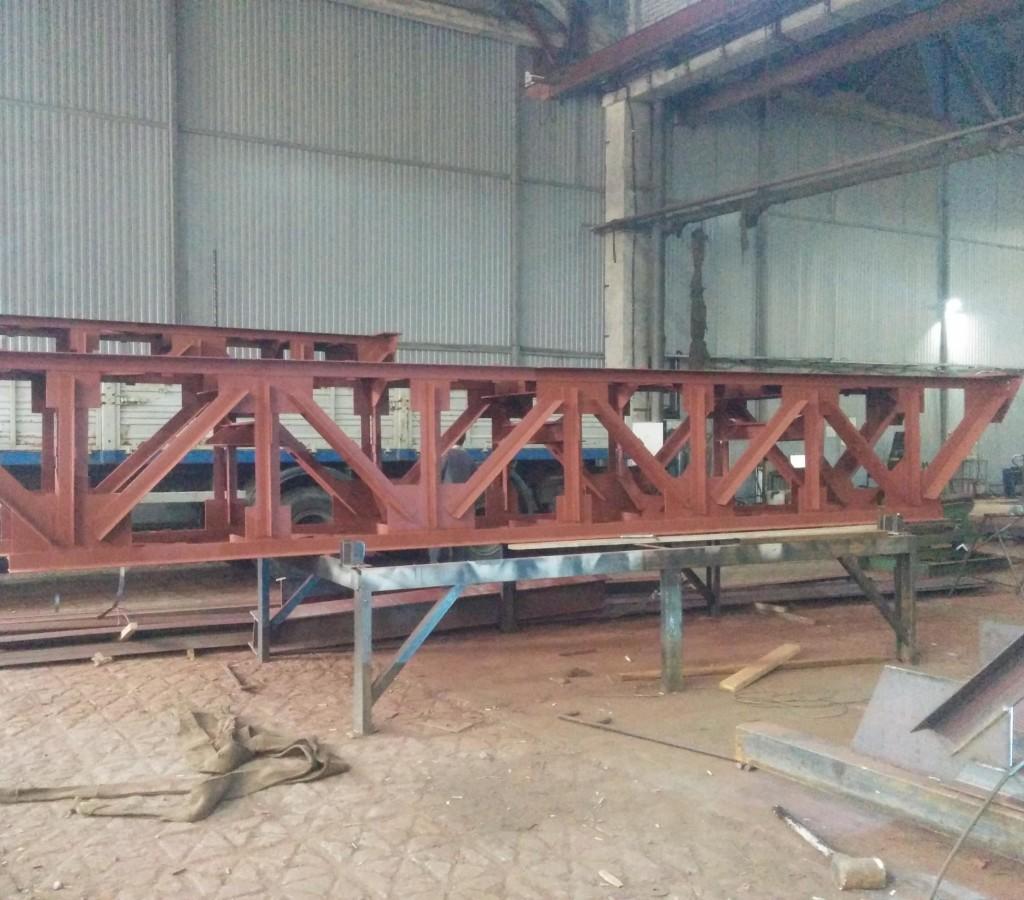

Тяжелые спаренные фермы из сдвоенного уголка. Длина - 10 м, ширина - 1 м, высота 1,2 м.
В изготовлении данных ферм использованы сразу несколько типоразмеров равнополочного уголка:
- 70х70х5 - для горизонтальных продольных элемментов,
- 50х50х4 - для горизонтальных поперечин и поперечных укосин,
- 100х100х7 - для вертикальных стоек и раскосов.

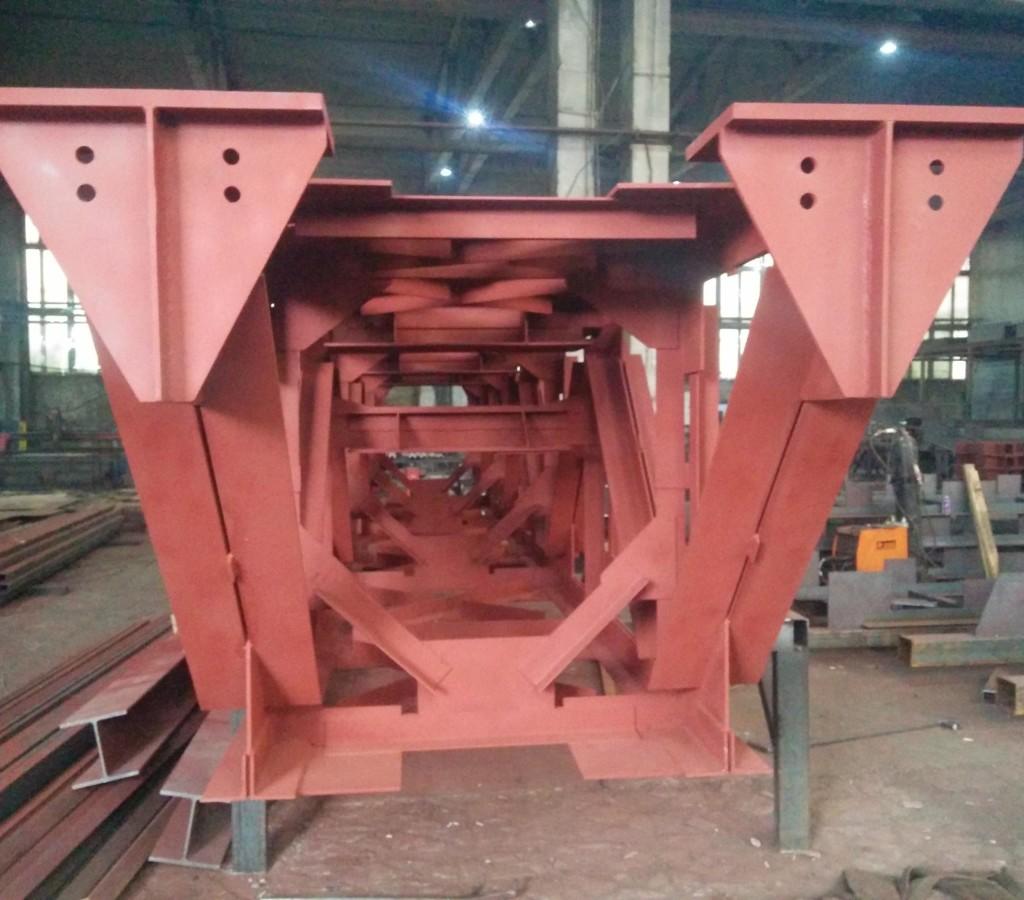

При этом все уголки 100х100 и 70х70 ставились парами через пластины толщиной 6 мм. Эта, а также вся остальная фасонина на данные фермы была вырезана на плазме.

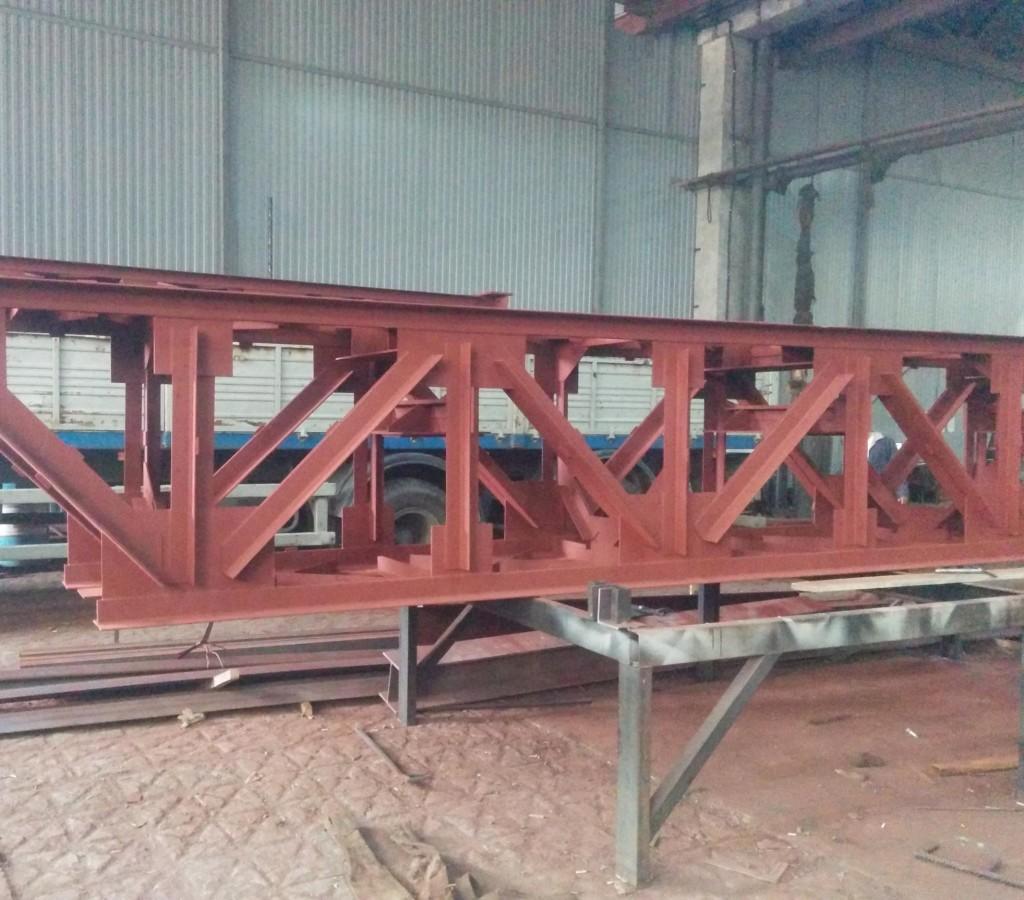

На фото видно, как много усиливающих элементов имеют данные фермы. Они рассчитаны на достаточно большую нагрузку, но при этом имеют относительно небольшие габариты по ширине и высоте. Конструктив спаренных уголковых ферм очень трудоемкий и не так дешев в изготовлении, как более классические компоновки ферм (например, треугольные), поэтому к нему прибегают когда есть жесткие требования по габаритам.
Результат: Фермы успешно изготовлены — компактные по габаритам, но чрезвычайно прочные и насыщенные усиливающими элементами, полностью соответствуют требованиям к нагрузке и пространственным ограничениям.
Такая схема применяется, когда нужны высокая жёсткость и несущая способность при минимальных габаритах. Спаренные уголки через фасонины создают мощную пространственную систему, не увеличивая ширину или высоту конструкции.
Уголок 100×100×7 — для стоек и раскосов (несут основную нагрузку), 70×70×5 — для поясов, 50×50×4 — для поперечин и укосин. Такое распределение оптимизирует вес, прочность и стоимость.

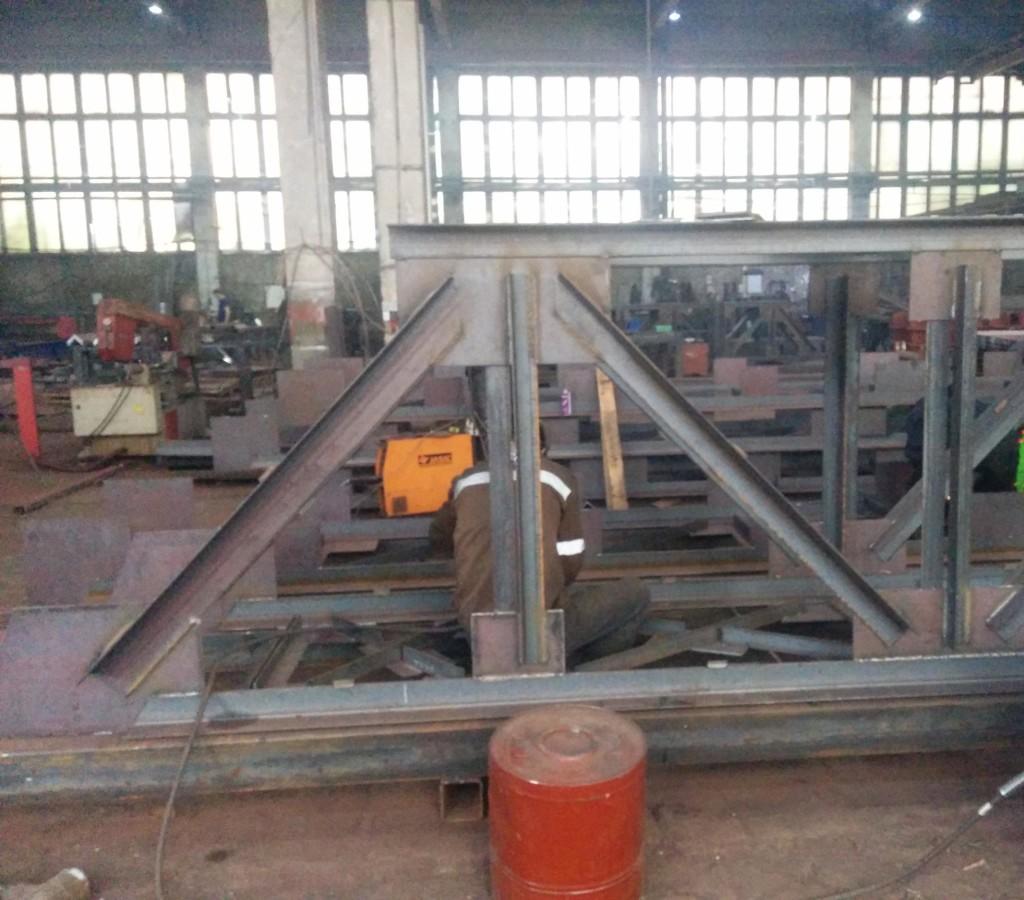

Из-за большого количества ручной сборки, точной подгонки сдвоенных элементов, множества фасонин и сложной сварки. Это трудоёмкий процесс, требующий высокой квалификации и времени, в отличие от типовых треугольных ферм.
