Дата сдачи: 29.11.2017

Консольные стеллажи для металлопроката

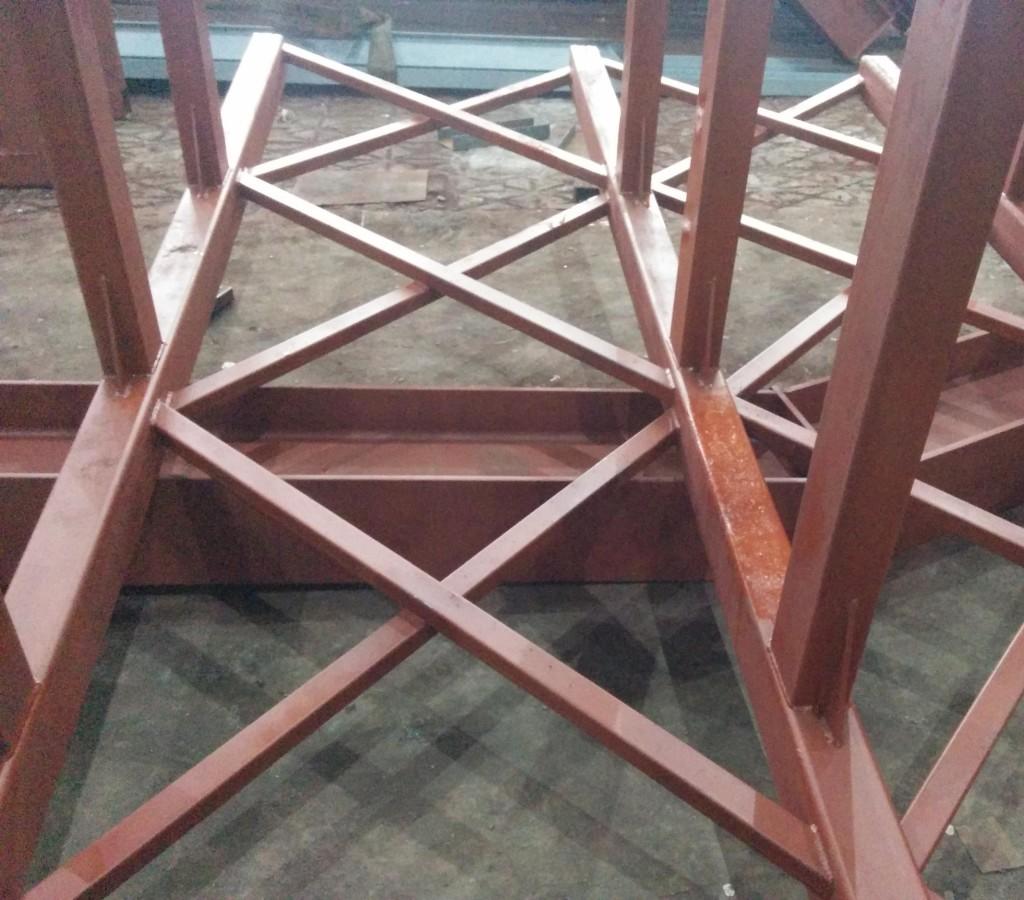

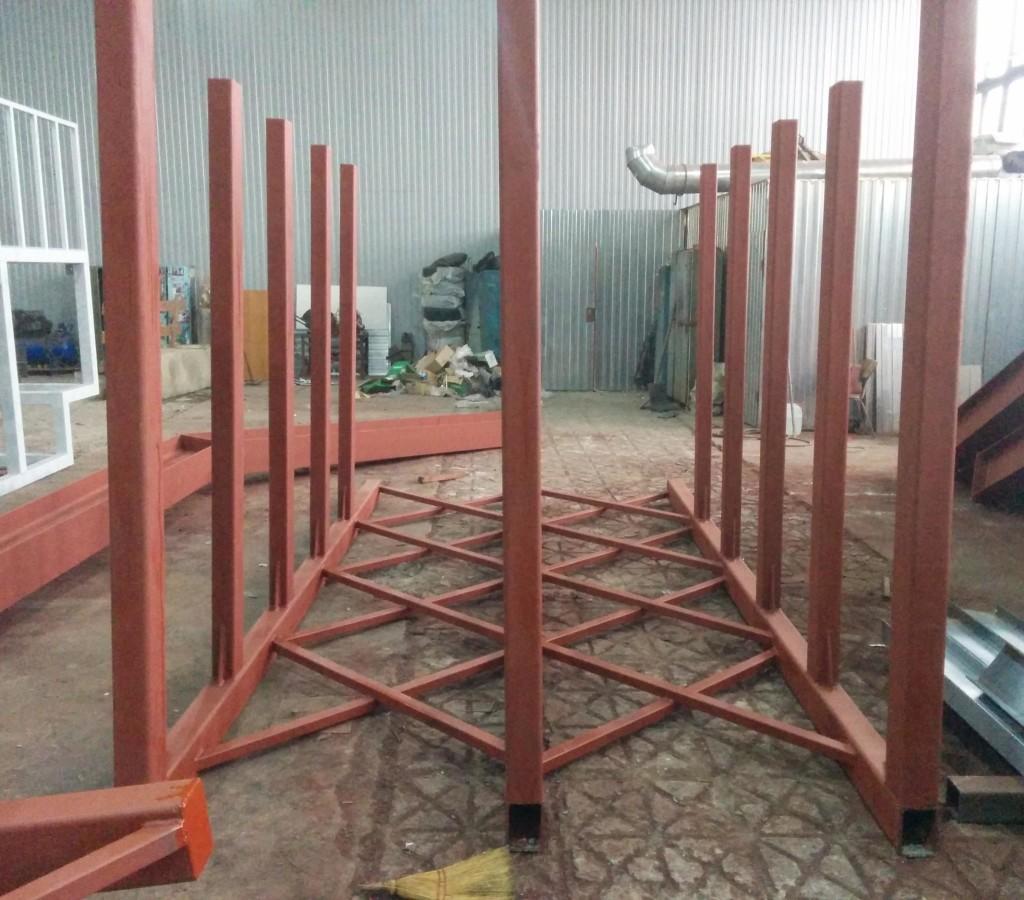

Тяжелые консольные стеллажи для хранения металлопроката. Основной несущий каркас стеллажей изготовлен из толстостенной профильной трубы сечением 140х100х8 мм. Консоли, усиленные в узле заделки пластинами из листа толщиной 5 мм, выполнены из трубы 90х60 мм. Для дополнительной жесткости каждый стеллаж имеет густую сетку наклонных распорок из трубы 40х40х4 мм. Ширина стеллажей 2400 мм подобрана специально, чтобы обеспечить транспортировку изделий обычными длинномерами и еврофурами. Предполагается, что стеллажи будут стоять в ряд, так, чтобы можно было хранить даже 12-метровые хлысты проката.

  • Высота - 5000 мм.
  • Ширина - 2400 мм.
  • Вылет консолей - 1800 мм.
  • Вес одного изделия - 390 кг.
