Рубка металла

Рубка и резка металла - основные технологические операции при изготовлении продукции из листового проката. Рубка производится с помощью гильотинных ножниц различного типа. Основными параметрами при этом, являются максимальная толщина и длина обрабатываемого листа.

Компания «ИнТехПром» располагает несколькими типами ножниц для рубки, работающих с заготовками следующих размеров:

  • максимальная длина листа для рубки 6000 мм, толщина листового металла в этом случае не более 16 мм;
  • максимальная толщина листа может быть 20 мм, но в ножницы такого типа помещается лист длиной не более 2500 мм.

В большинстве случаев таких параметров достаточно для получения нужной детали или изделия.



Рубка в отличии от газовой резки листового металла эффективна для получения заготовок и крупных деталей прямоугольной формы. Обычная скорость составляет 10 – 12 резов в минуту. В целом, при большой длине реза, скажем 4-6 м, достигается очень высокая скорость обработки. В сочетании с низкой ценой рубки на гильотинных ножницах это качество выдвигает такой способ в разряд оптимальных для больших прямоугольных заготовок или деталей с толщиной в пределах 16 мм.

Операция рубки листового металла применяется также и в работе с фасонным прокатом: уголком, швеллером, двутавром. Для резки используются гильотинные ножницы специального типа, максимальная высота швеллера и балки при таких операциях – 180 мм, размер уголка до 160 мм. С помощью таких же ножниц в прокате пробиваются отверстия диаметром до 30 мм и прямоугольные пазы.

Как уже говорилось выше, рубка листового металла с помощью гильотинных ножниц возможна в простых случаях, получить криволинейный контур она не позволяет. Также, невозможно на таком оборудовании обработать прокат больших номеров и лист с толщиной более 30 мм или длиной более 6 м. В таких случаях применяют резку металла различного типа.

Газовая резка

Газовая резка применяется к листовым металлам, имеющим толщину от нескольких миллиметров до полуметра. Конструктивные отличия резаков и режущих мундштуков позволяют резать не только прямо, но и под углом, выполнять разделку, подготовку кромок для сварки, выборку и т.д. При чистой газовой резке механическая обработка деталей не требуется.

Для получения из металлического листа деталей со сложным контуром целесообразна лазерная резка листового металла. Цена в этом случае выше, но обеспечивается гладкий и ровный срез по любой траектории, с минимальным радиусом закруглений, и не требующий дальнейшей обработки. Толщина листа обычной строительной стали до 20 мм. Размеры заготовки 3000х1500, точность позиционирования 0,05 мм. Преимуществом является автоматический компьютерный раскрой заготовки, что сводит к минимуму отходы.

Для быстрого раскроя более толстого листа оптимальным вариантом является не газовая, а плазменная резка листового металла. Цена в этом случае не показатель, поскольку альтернативы для листа толщиной от 20 до 80 мм, практически нет! На нашем предприятии имеются мобильные и стационарные плазмарезы. Стационарные комплексы управляются системами ЧПУ.

Стоимость

Стоимость резки листового металла сильно зависит от выбранного метода и оборудования и в значительной степени влияет на качество получаемого реза, его шероховатость и точность размеров.

Толщина, мм Метод резки металла
Гильотина Газорезательная машина Газом вручную Плазма
0,5-0,9 37 - 24 30
1,0-2,0 46 - 26 43
2,5-3,0 68 - 37 50
3,9-4,0 73 - 52 70
5 75 - 60 98
6 91 - 72 102
8 116 81 90 104
10 128 90 126 110
12 147 91 126 112
14 180 94 138 115
16 262 96 156 119
18 293 99 176 123
20 330 113 196 128
25 - 115 246 150
30 - 122 296 200
40 - 192 392 330
50 - 225 534 -
60 - 242 639 -
80 - 342 838 -
90 - 350 942 -
100 - 446 1048 -
120 - 452 1260 -
150 - 562 1270 -

Замечания к расчету конечной цены:

  • Цены указаны в рублях с учетом НДС.
  • Цены для газовой резки, газа и плазмы указаны за 1 п.м.
  • В случае использования давальческого металла цена увеличивается в 1.25 раз.
  • Для гильотины цены указаны за 1 готовое изделие прямоугольного раскроя, для иного случая применяется повышающий коэффициент 1.5.
  • Для газовой резки металла цены указаны за прямой рез, в случае если она по окружности или сектору применяется повышающий коэффициент 2.0.
  • При расчете стоимости заказа используется следующая система скидок и наценок:
Сумма заказа, руб. Наценка/скидка, %
до 1000 +100
1001-2000 +50
2001-8000 0
8001-16000 -10
16001-30000 -15
свыше 30000 -25 и более

Услуги продольной резки металла на ленты, полосы, штрипсы

Мы предлагаем услугу продольной резки, осуществляя роспуск рулонов на ленты, полосы, штрипсы. Обращаясь к нам за этой услугой, вы получаете:

  • оптимальное соотношение цены и требуемой точности,
  • возможность оперативной переработки больших объемов,
  • хорошие сроки выполнения заказа по резке металла,
  • удобство и оперативность доставки с производственной базы в Подмосковье.
  Продольная резка рулонной стали (изготовление штрипса, ленты, полосы) Поперечная резка рулонной стали (изготовление карточек, полосы)
Толщина стали от 0,4 до 4,0 мм от 0,45 до 3,0 мм
Размер по ширине минимальная ширина ленты - 35 мм от 400 мм
Размер по длине   от 400 до 4000 мм
Допустимые отклонения   по длине ±0,25 мм на 1 метр
по диагонали ±0,5 мм на 1 метр

Завод ИнТехПром обладает всеми современными технологиями рубки и резки листового металла. Наши специалисты готовы помочь вам при составлении чертежей и переводе их в электронный формат. Обращайтесь к нашим менеджерам, ваш заказ будет выполнен в кратчайшие сроки и с отличным качеством.

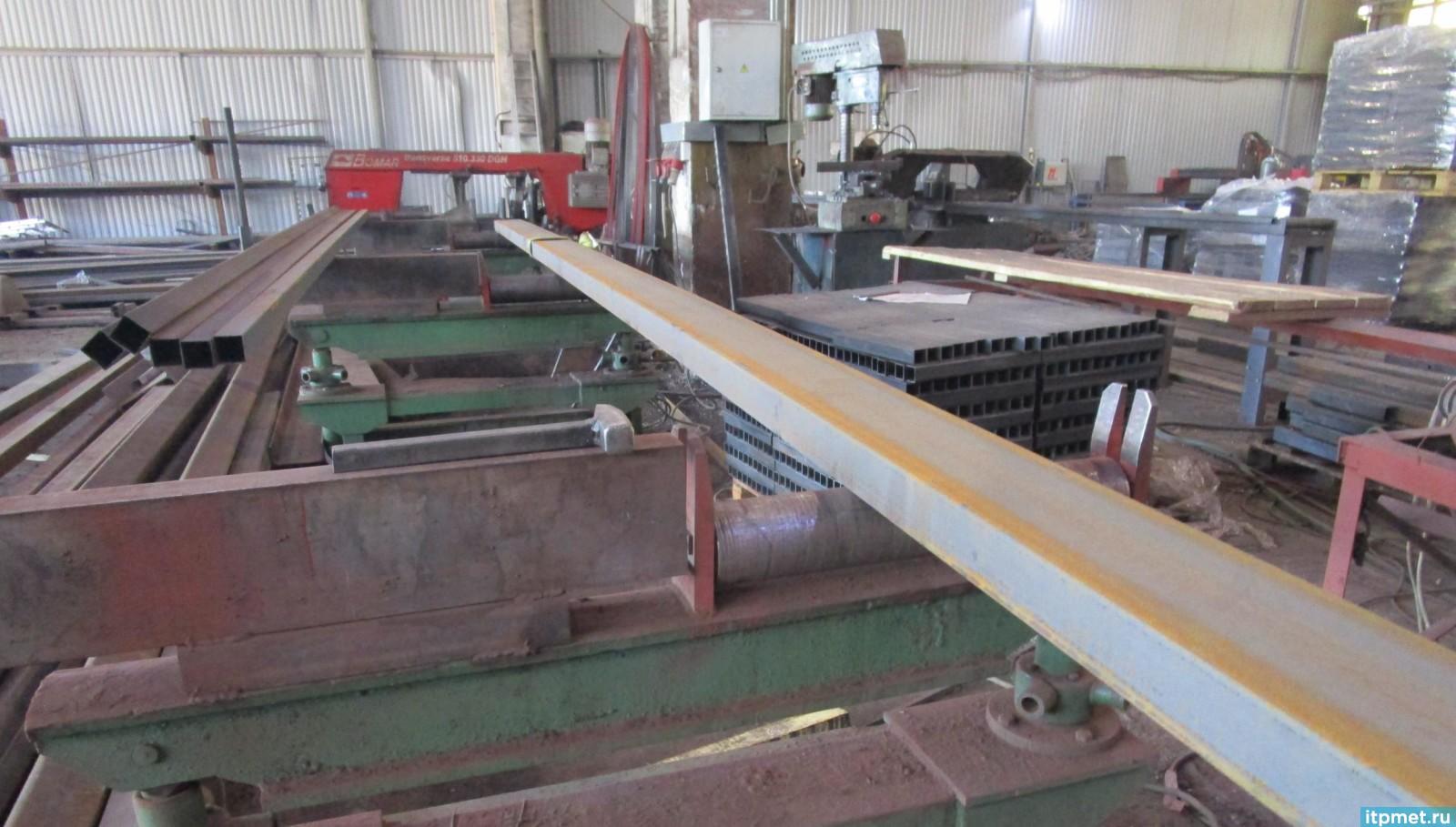

Поперечная резка сортового проката и труб

По вашему желанию мы можем провести резку любого наименования металлопроката. Для этого мы применяем:

  • газовую - мобильно, быстро, под любой размер;
  • абразивно-отрезную - качественный рез без смятия кромки и наплыва, точность до 2-х мм;
  • ленточнопильную резку (ЛПС) - качественный рез металла без заусенцев, точность до 1-го мм;
  • гибралические ножницы (ГН) - применяется для рубки круга, квадрата и арматуры, диаметр прутка до 45 мм.

Стоимость резки металла

Трубы круглые
Наименование, размер Газ Абразив ЛПС
Труба ВГП
15-20 19 21 24
25-32 22 25 26
40-50 27 28 29
Труба ЭсвПШ
16-28 19 20 21
30-45 22 22 23
48-57 27 - 32
76-89 37 - 40
102-114 59 - 66
127-325 120 - 126
377-426 295 - 315
530-1020 655 - -
Труба БЦТ, Труба БГК
10-28 18 20 20
32-48 22 23 24
51-57 27 - 32
60-89 37 - 47
102-114 62 - 66
121-146 83 - 85
159-219 145 - 163
273 232 - 240
325-426 283 - 286
Труба овальная
30х15 - 40х20 15 15 20
Трубы профильные
Наименование, размер Газ Абразив ЛПС
15х15 - 30х30 15 17 20
40х20 - 40х40 18 20 23
50х25 - 50х50 20 22 24
60х30 - 80х80 37 38 38
100х50 - 100х100, 120х60 54 - 64
80х80 - 140х100 72 - 82
120х120 - 180х140 90 - 94
180х180 - 300х300 151 - 182
Фасон
Наименование, размер Газ Абразив ЛПС
Уголок
25х25 - 50х50 21 24 27
63х63 - 70х70 30 32 34
75х75 - 80х80 40 - 48
90х90 - 100х63 45 - 55
100х100 - 125х125 52 - 65
140х140 - 160х160 74 - 90
180х180 - 200х200 134 - 178
Швеллер
5П, 6.5П, 8, 8П 32 34 36
10, 10П 39 40 41
12, 12П, 14, 14П, 16, 16П 48 - 68
18, 18П, 20, 20П, 22, 22П 64 - 84
24, 24П 74 - 108
27, 30, 40 118 - 178
Швеллер Х/Г
60х32 - 120х60 32 34 35
140х60 - 200х100 55 - 63
250х125 88 - 93
Балка
10, 12, 14, 16, 18 48 - 68
20, 24, 25 77 - 112
30 112 - 164
35, 36, 40 124 - 242
45 182 - 305
50 197 - 330
60 208 - 352
Арматура
Наименование, размер Газ Абразив ЛПС
6-12 15 15 17
14-18 18 18 20
20-25 32 33 35
28-32 35 37 42
36-40 48 49 50
45 60 62 69
Сорт
Наименование, размер Газ ГН ЛПС Абразив
Круг
6-12 15 17 15 15
14-18 18 20 18 18
20-25 31 35 33 32
28-32 34 41 34 35
34-40 47 48 44 47
45-60 84 - 88 -
65-80 142 - 250 -
100-110 246 - 256 -
115-120 248 - 282 -
130 320 - 350 -
140 372 - 386 -
150 388 - 415 -
170 460 - 499 -
180 579 - 633 -
190 644 - 693 -
200 675 - 740 -
230 - - 925 -
270 - - 970 -
320 - - 1050 -
Квадрат
10-12 12 12 19 14
14-16 16 18 20 18
18-20 22 23 25 25
Полоса
Наименование, размер Газ ГН ЛПС Гильотина
12х6-30х20 12 14 20 52
40х6-40х12 20 22 20 52
40х30 44 46 58 -
50х5-80х8 21 - 26 52
100х5-100х10 34 - 38 52

Замечания к расчету конечной цены:

  • Цены указаны в рублях за 1 рез с учетом НДС.
  • Стоимость резки сетки и арматуры совпадает.
  • В случае использования давальческого металла цена увеличивается в 1.25 раз.
  • При использовании конструкционной стали применяется повышающий коэффициент 1.3 к стоимости.
  • В случае резки металла (газовой, лазерной и плазменной) под углом применяется повышающий коэффициент 1.15 к стоимости.
  • При расчете стоимости заказа используется следующая система скидок и наценок:
Сумма заказа, руб. Наценка/скидка, %
до 3000 +15
3001-10000 0
10001-15000 -10
15001-30000 -20
свыше 30000 -25 и более
