Нарезание резьбы

Нарезание резьбы относится к операциям, технология которых давно отработана и стандартизирована. Сделать это легко даже в домашних условиях – если требуется нарезать простейшую резьбу на паре небольших болтов или труб, то несложно все выполнить вручную. С такой задачей справится и один человек за пол часа. Однако если за такое же время потребуется нарезать резьбу на сотнях и тысячах болтов, то для этого нужен большой и хорошо оснащенный металлообрабатывающий завод. Такой, как ИнТехПром в Москве.



Услуги завода «ИнТехПром» по нарезанию разных типов резьбы

Компания «ИнТехПром» предоставляет услуги по нарезанию резьбы всех типов, включая нестандартные на деталях из строительных и конструкционных сталей и цветных сплавов. На нашем заводе в Москве Вы можете заказать:

  • Нарезание внутренней резьбы (метрическая, дюймовая)
  • Наружной (метрическая, дюймовая)
  • Трубной резьбы по метрическим и дюймовым стандартам
  • Конической – по российским и зарубежным стандартам
  • Сложные виды. Нарезание резьбы на токарном станке (трапецеидальная, прямоугольная, многозаходная).

Технологии, оборудование, возможности

Услуги по нарезанию всех типов резьбы в Москве выполняются на заводе на современном оборудовании с программным управлением. Также в нашей компании применяются специализированные резьбонарезные станки RIDGID 300 COMPACT (США). Они позволяют быстро и с высокой точностью выполнять заказы по нарезанию трубной резьбы диаметром до 50 мм, а также выпускать болты диаметром от 6 до 52 мм.

Работа на токарном станке дает возможность получить профиль отличный от треугольного. Компания принимает заказы на изготовление червячных передач, шариковинтовых пар. Для этого нам достаточно перенастроить станки на трапецеидальный или прямоугольный профиль. Нарезание трапецеидальной резьбы на нашем заводе в Москве производится самым производительным методом углубления предварительной канавки, и последующей отделки профиля двумя резцами. В нашей компании нет старого или изношенного оборудования, технический парк состоит из новых станков. Заказчику гарантируется соответствие допускам и точное соблюдение сроков.

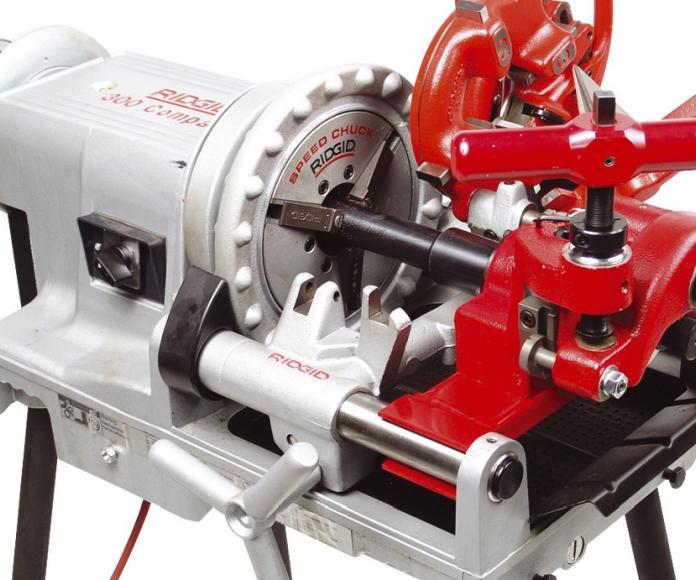

Фото Резьбонарезной станок RIDGID 300 Compact
Фото Нестандартные внутренние и внешние резьбы

Стандарты резьбы в мире

В мире используется несколько стандартов, поэтому ситуация выглядит довольно запутанной. Положение осложняется еще и тем, что в некоторых отраслях традиционно используются стандарты, которые в целом по России не применяются (например, нефтяная отрасль). Поэтому нарезание наружной резьбы на трубах для буровой выполняется с другими соотношениями по сравнению с водопроводной трубой. В целях лучшего понимания мы приведем данные, которые помогут Вам разобраться во всем.

В России и на нашем заводе в Москве используются следующие виды резьбы:

  • метрическая, профиль определяет ГОСТ 9150, диаметр и шаг ГОСТ 8724;
  • трубная цилиндрическая ГОСТ 6357, трубная коническая ГОСТ 6211 (конические резьбовые соединения, а также нарезание наружной резьбы на конусе для соединения с внутренней цилиндрической);
  • коническая дюймовая с углом профиля 60о ГОСТ 6111 (нарезание резьбы для топливных, масляных, водяных и воздушных трубопроводов машин и станков).

В этих документах указаны форма профиля, диаметры, шаг и допуски, которые обеспечат взаимозаменяемость изделий. Соотношение между отечественными и зарубежными стандартами резьбы показано в таблице.

Наименование Российский стандарт Стандарты других стран Российское обозначение Иностранное обозначение Угол профиля
Унифицированная цилиндрическая дюймовая с крупным шагом - ANSI B1.1 - США - 1/2" UNC 60°
Унифицированная цилиндрическая дюймовая резьба с мелким шагом - ANSI B1.1 - США - 1/2" UNF 60°
Коническая дюймовая с углом профиля 60° ГОСТ 6111 ANSI B1.20.1 - США K 1/2" 1/2" NPT 60°
Трубная коническая резьба ГОСТ 6211 ISO R7 - международный
DIN 2999 - Европа
BS 21 - Великобритания
R 1/2" наружная
Rc 1/2" внутренняя коническая
Rp 1/2" внутренняя цилиндрическая
R 1/2" - международный, Европа
1/2" BSPT - Великобритания
PT 1/2" - Япония
55°
Трубная цилиндрическая резьба ГОСТ 6357 ISO R228 - международный
DIN 259 - Европа
BS 2779 - Великобритания
JIS B 0202 - Япония
G 1/2" G 1/2" - международный, Европа
1/2" BSP BSPP - Великобритания
PF 1/2" - Япония
55°
