Дата сдачи: 17.05.2020

Каркас для спаренного дымохода

Задача: Построить металлоконструкцию для монтажа двух дымоходов котельной на территории небольшого производственного предприятия.


Данная металлоконструкция предназначена для монтажа дымоходных труб котельной для небольшого производства.

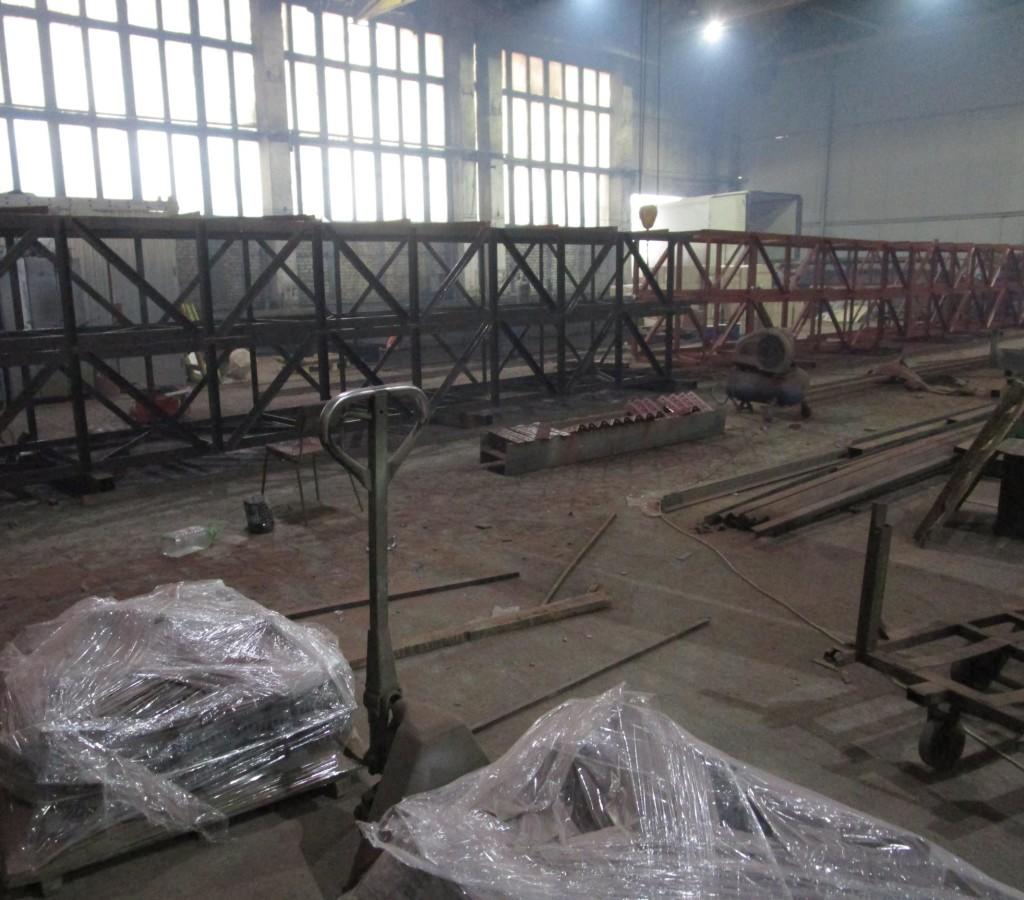

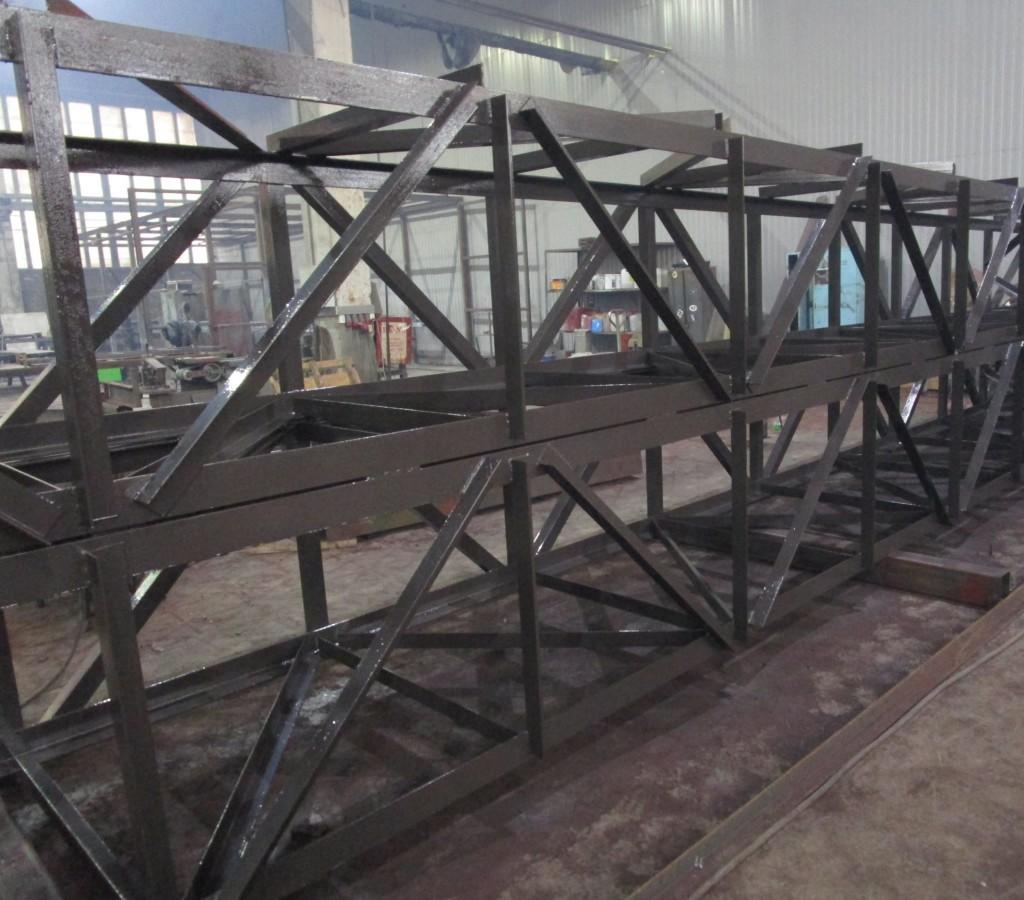

Общая длина вышки составляет 30 метров, и она состоит из 3 секций по 10 метров. Секции покрашены в разный цвет, чтобы соответствовать требованиям технадзора: крайние сегменты выполнены красными, а центральный - темно-коричневым.

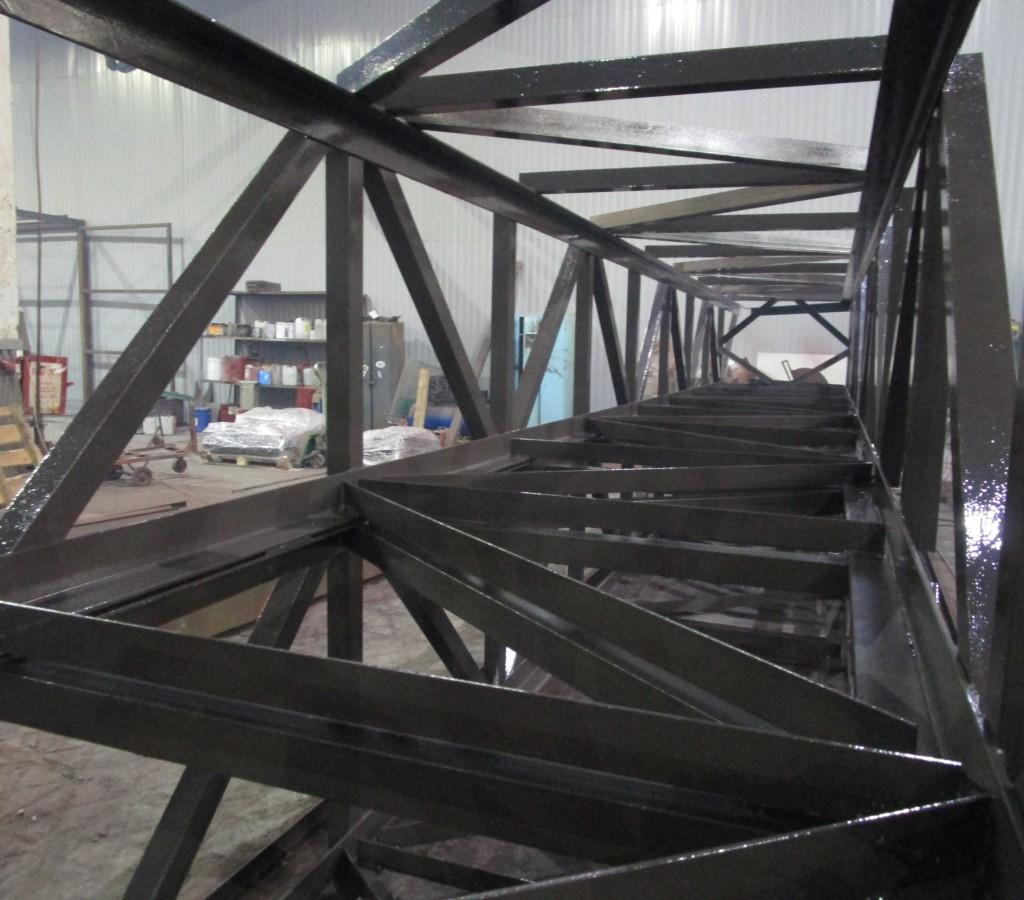

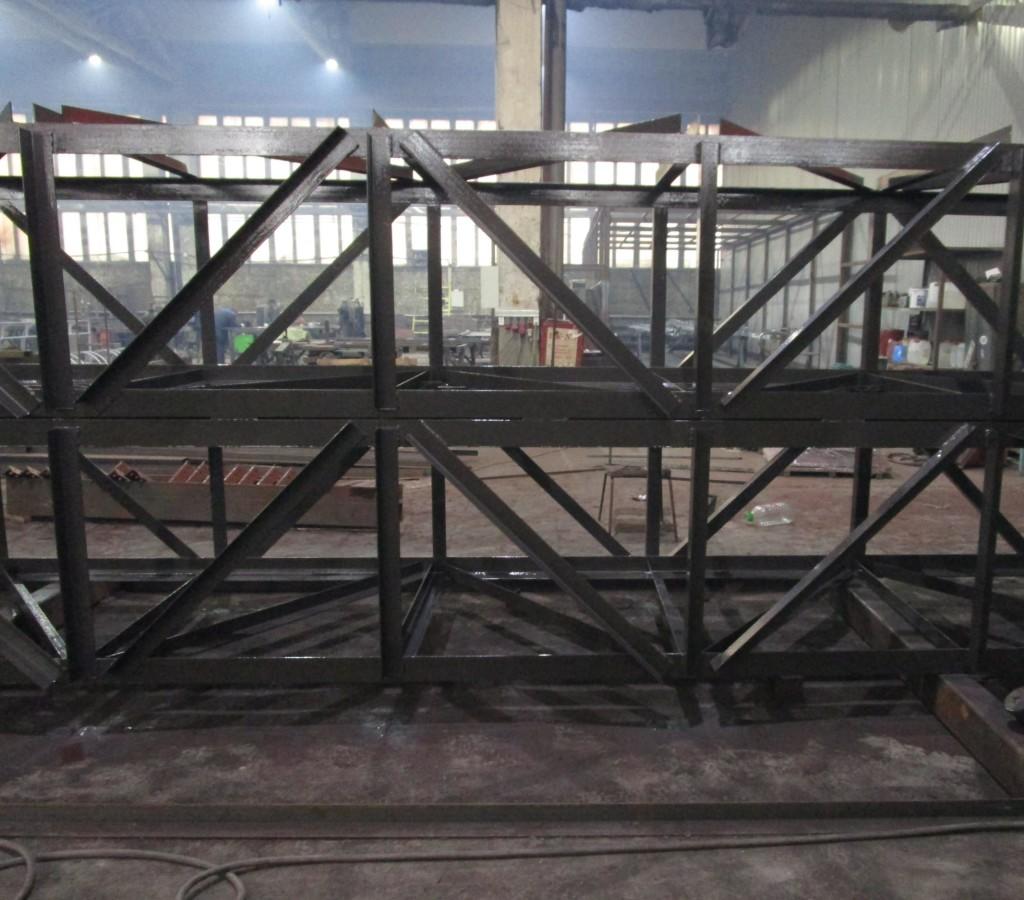

Весь каркас поделен на 2 части, в каждой из которых будет проложена своя дымовыводящая труба. За счет спаривания повышаются статичекая и динамическая устойчивость всей конструкции.

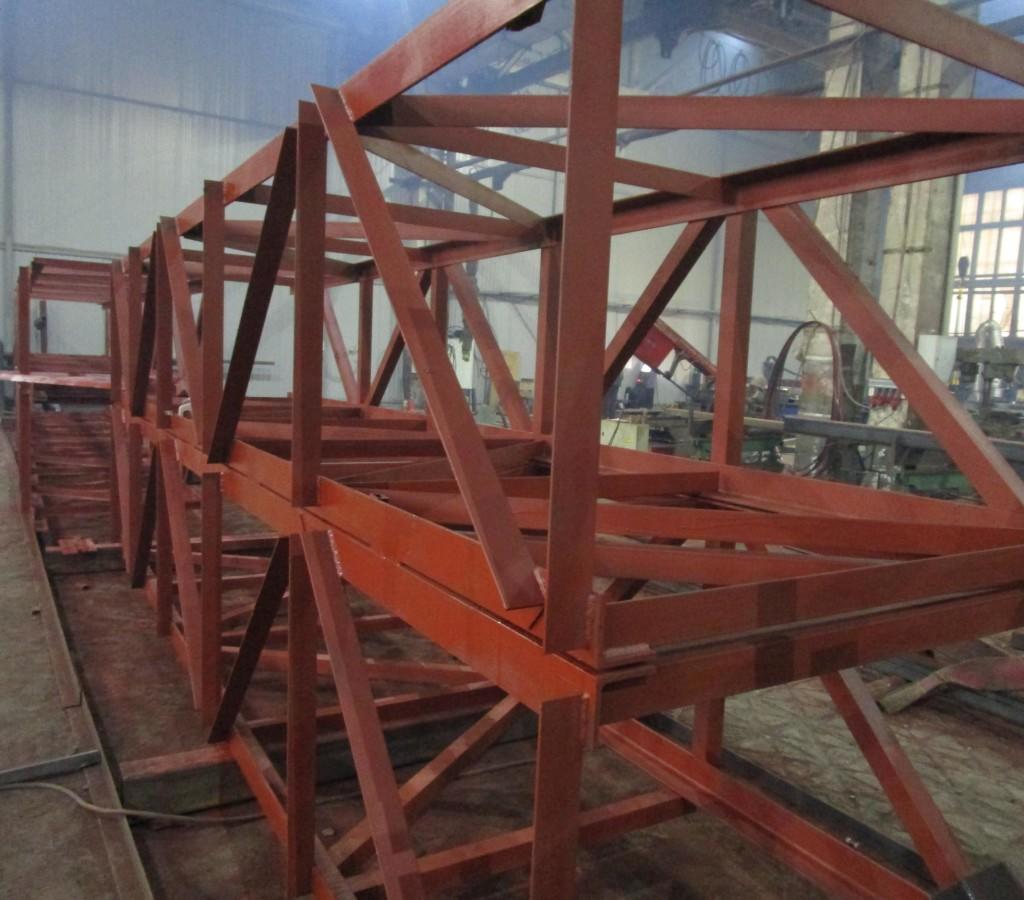

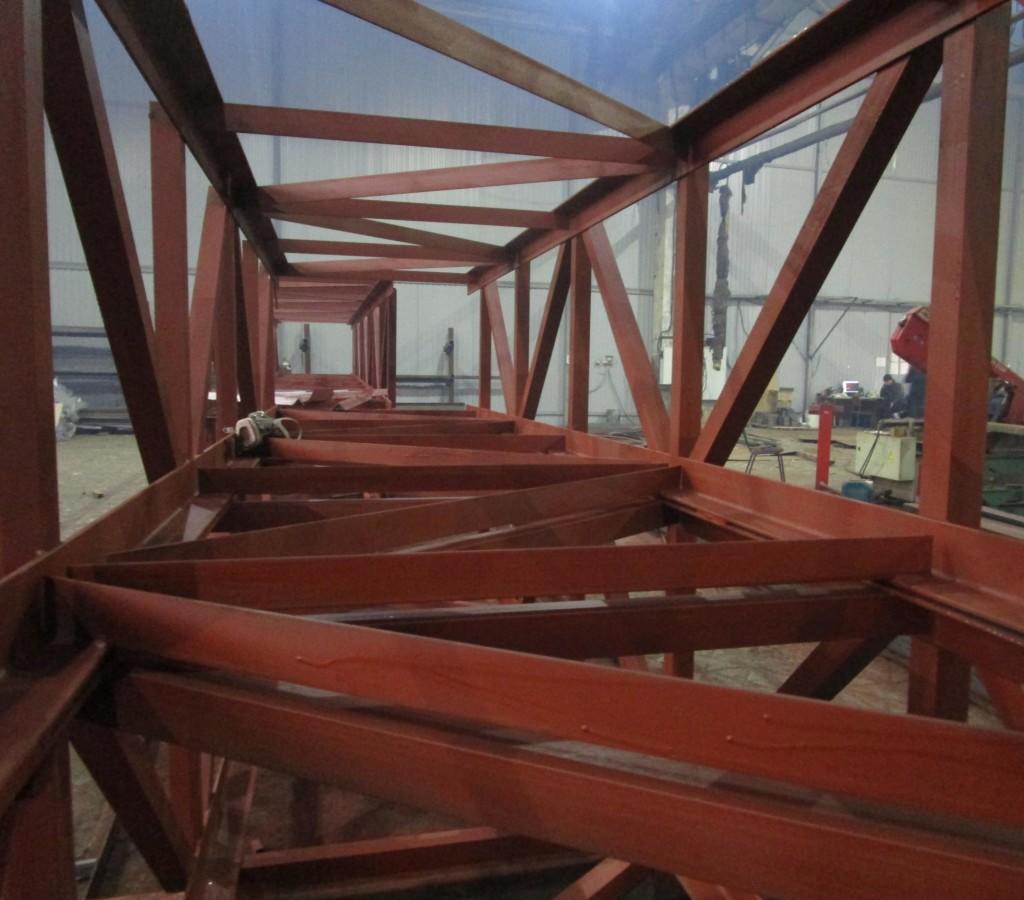

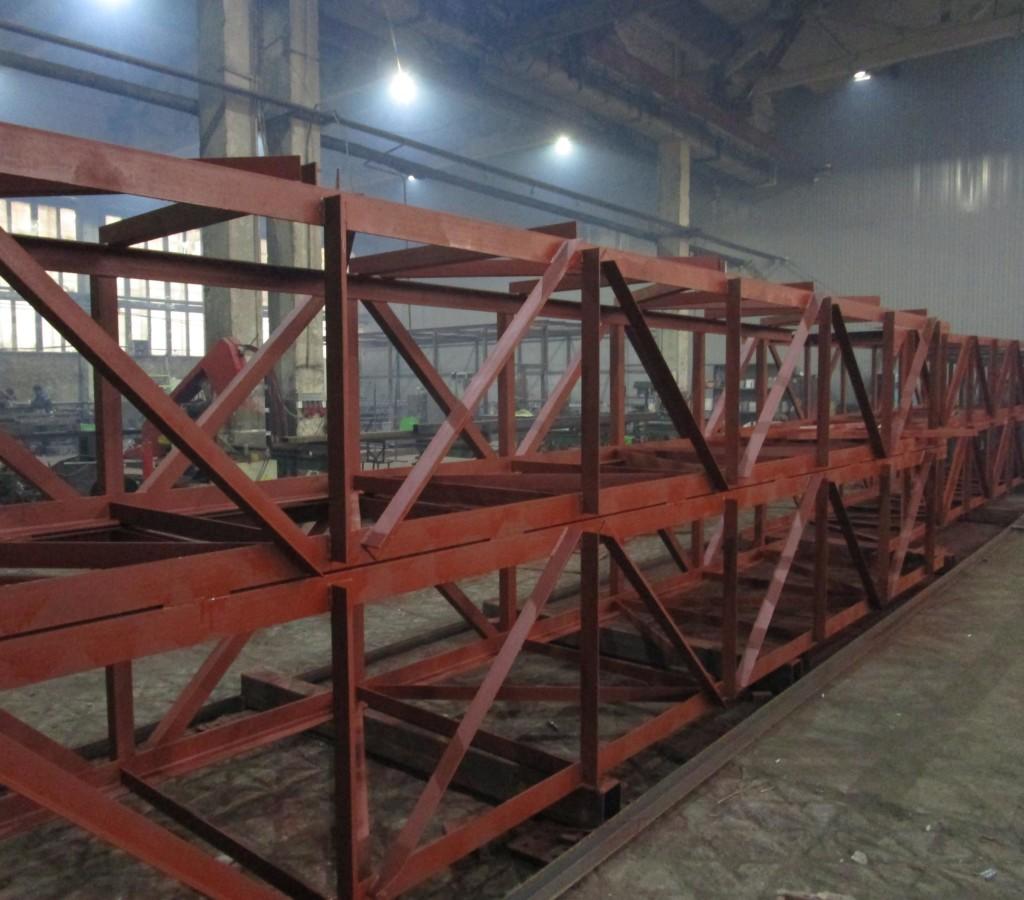

Основным несущим элементом является равнополочный уголок 128х8 мм - именно он служит своего рода колоннами каждого из сегментов каркаса. Помимо этого секции каркаса усилены вертикальными, горизонтальными и наклонными поперечинами из уголка меньшего сечения.


Результат: Благодаря модульному принципу секций конструкцию удобно доставлять и монтировать, что позволило сократить время сборки на объекте. А соответствие цветовому стандарту избавило заказчика от дополнительных согласований обеспечив беспроблемное прохождение технадзора.

Детали проекта
  • Длина - 30 метров
  • Несущий элемент - равнополочный уголок 128х8 мм
Вам будет интересно посмотреть
Нужна похожая конструкция? Оставьте заявку, и мы оперативно с вами свяжемся, чтобы обсудить детали.

Высокая дымовая вышка необходима для безопасного отвода продуктов сгорания на достаточную высоту, чтобы избежать загрязнения воздуха на уровне земли и соответствовать экологическим нормам.

Секционная сборка позволяет упростить транспортировку, монтаж и обслуживание. Это особенно удобно при работе с высотными элементами — каждая из них поднимается и крепится поэтапно.

Все элементы, как правило, покрываются защитной краской или специальным антикоррозионным покрытием, что обеспечивает длительный срок службы даже в условиях высокой влажности и перепадов температур.
