Дата сдачи: 02.07.2018

Каркасы для воздушных фильтров

Задача: Изготовить металлические каркасы для крупных промышленных воздушных фильтров из уголка и профильной трубы 40×40 мм с боковой обшивкой из листа 3 мм, включая съёмные люки на шпильках для замены фильтрующих элементов.

Данные металлокаркасы предназначены для сборки крупных промышленных фильтрационных систем.

Каркасы изготовлены из профильной трубы, уголка и листа. Основа каркаса - равнополочный уголок, усиленный профильными трубами 40х40 по периметру и в виде промежуточных перемычек, на которые также опираются сами воздушные фильтры. По бокам каркас обшит листом толщиной 3 мм, причем с одной из сторон листы не приварены, а крепятся гайкой на шпильки, выполняя роль люков для загрузки фильтрующих элементов. Изделия покрыты серым грунтом.

Результат: Каркасы собраны и покрыты грунтом — прочные, функциональные и удобные в обслуживании, полностью готовы к интеграции в промышленную фильтрационную систему.

Вам будет интересно посмотреть

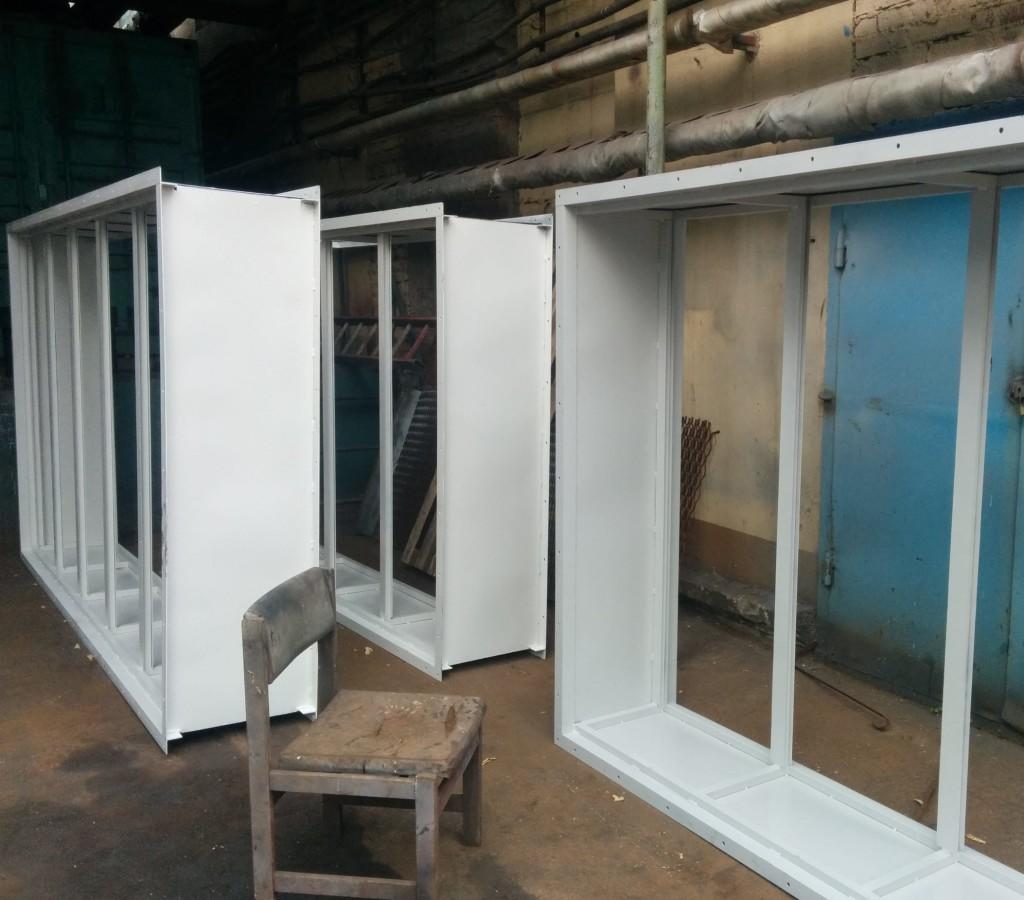

Металлокаркасы для промышленных воздушных фильтров

Каркас выполнен из уголка и профильной трубы

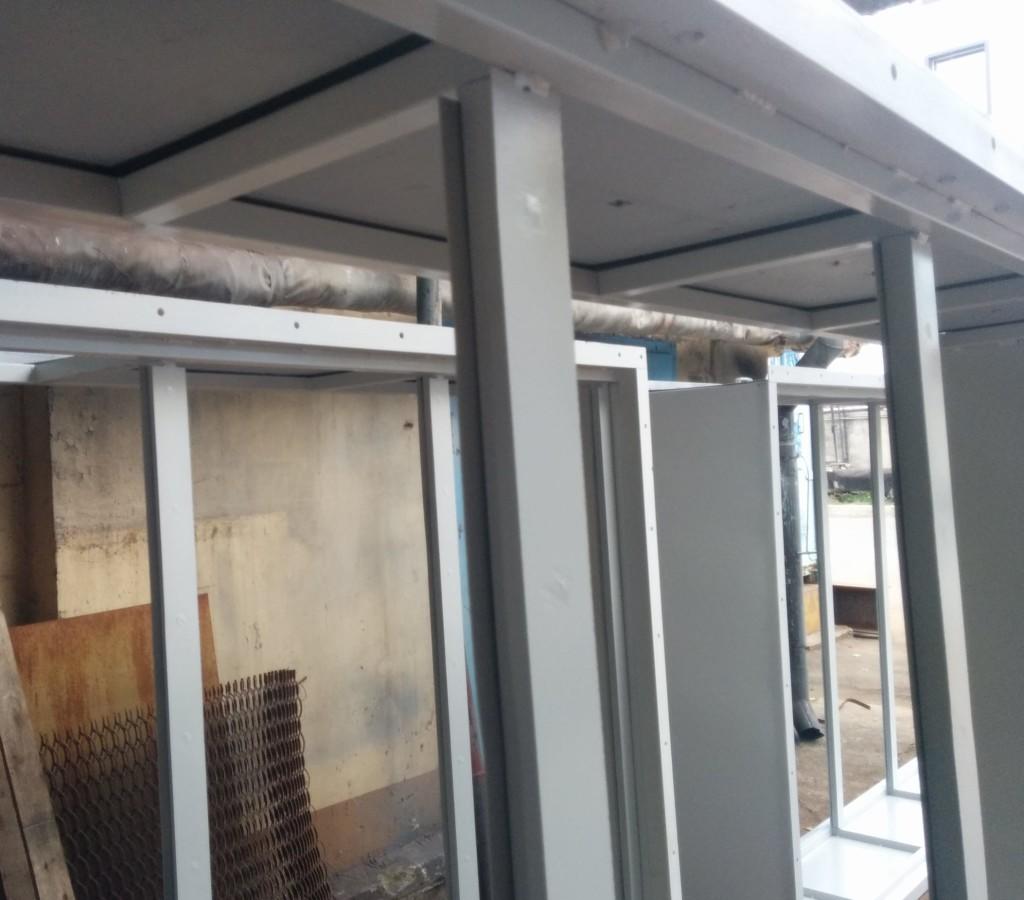

В полке уголка насверлены монтажные отверстия

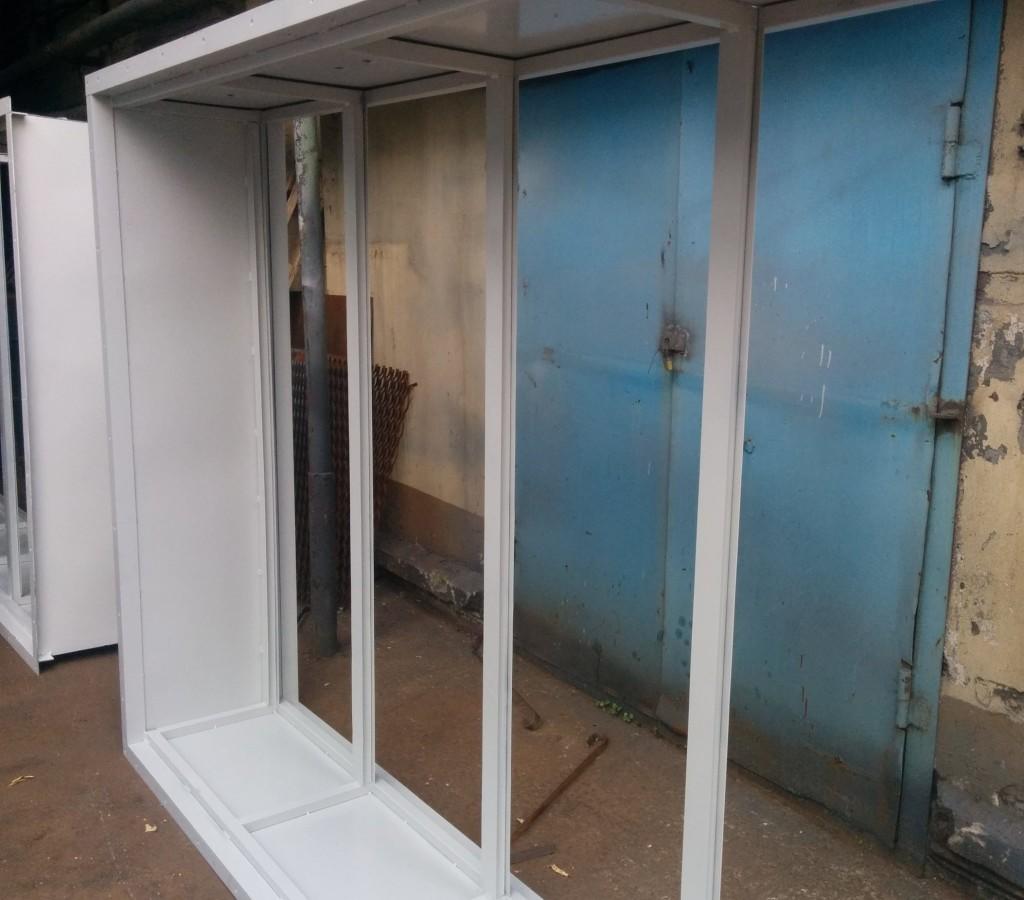

На перемычки опираются и сами фильтры

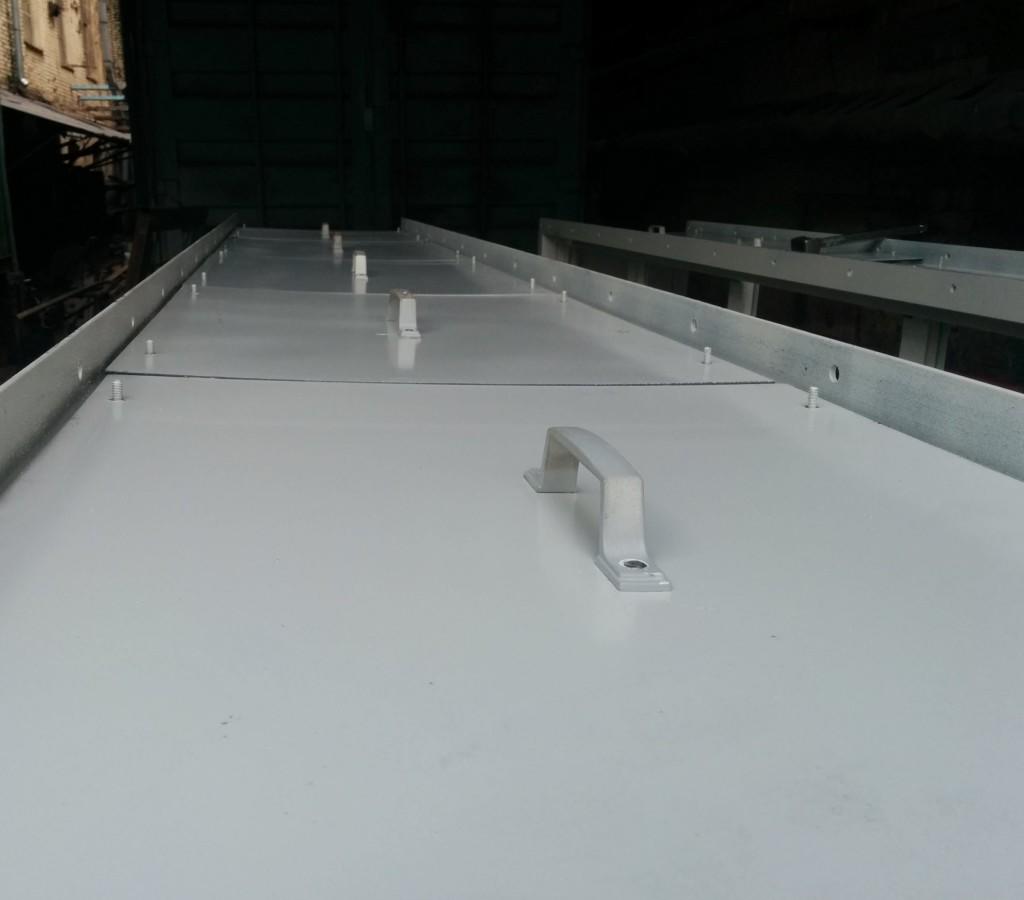

Люки для замены фильтров

Нужна похожая конструкция? Оставьте заявку, и мы оперативно с вами свяжемся, чтобы обсудить детали.

Как обеспечивается доступ к фильтрам?

Одна из боковых стенок выполнена съёмной — лист крепится на шпильках гайками и служит люком для быстрой загрузки и замены фильтрующих элементов.

Из каких материалов изготавливаются каркасы?

Конструкция сварена из равнополочного уголка, усиленного профильной трубой 40×40 мм. Обшивка — стальной лист толщиной 3 мм. Покрытие — серый грунт для защиты от коррозии.

Подходят ли каркасы для работы в агрессивных условиях?

Базовая версия предназначена для стандартных промышленных условий. При эксплуатации в агрессивной среде рекомендуется нанесение дополнительного защитного покрытия — например, порошковой краски или цинкования.
