Металлокаркас здания ресторана в Луховицах
Каркас здания загородного ресторана в Луховицах, Московская область. Мы занимались как изготовлением, так и монтажом элементов металлокарса здания. Балки выполнены из тяжелого двутавра, из него же выполнены и несущие элементы кровли. За счет большого поперечного сечения кровельных балок удалось частично отказаться от ферм, что удешевило изготовление и облегчило монтаж.
Основные сведения о проекта:
- габариты - 30х40 м
- высота - 10 м
- этажей - 2
- фундамент - ленточный
- объем - 75 тн
- срок изготовления - 2 недели
- срок монтажа - 4 недели
Вам будет интересно посмотреть

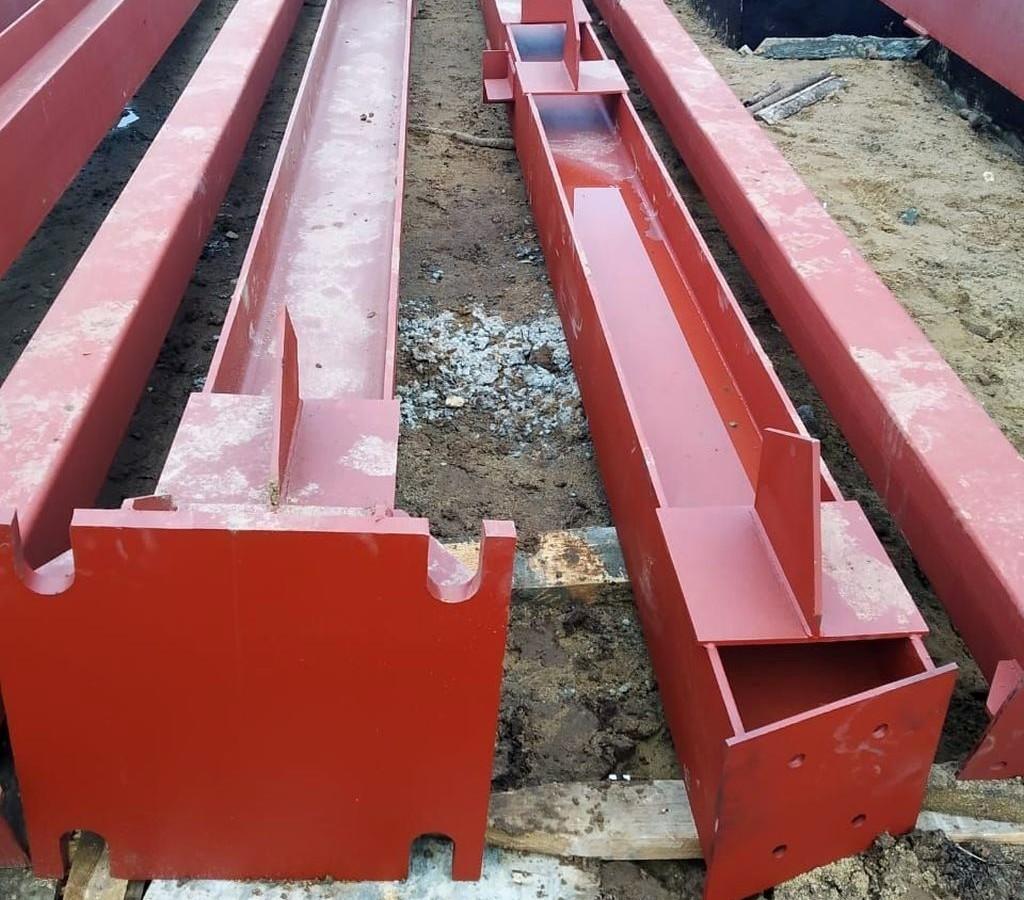

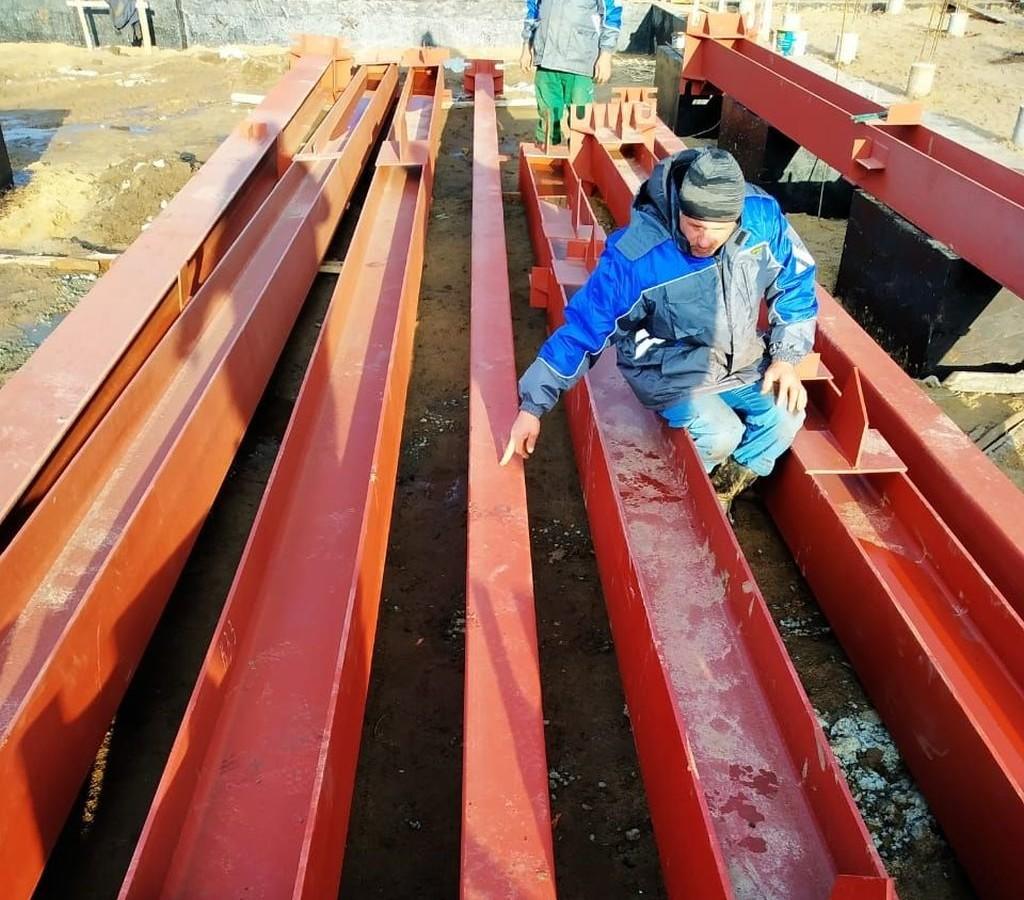

Колонны каркаса здания
Все колонны имели разную высоту

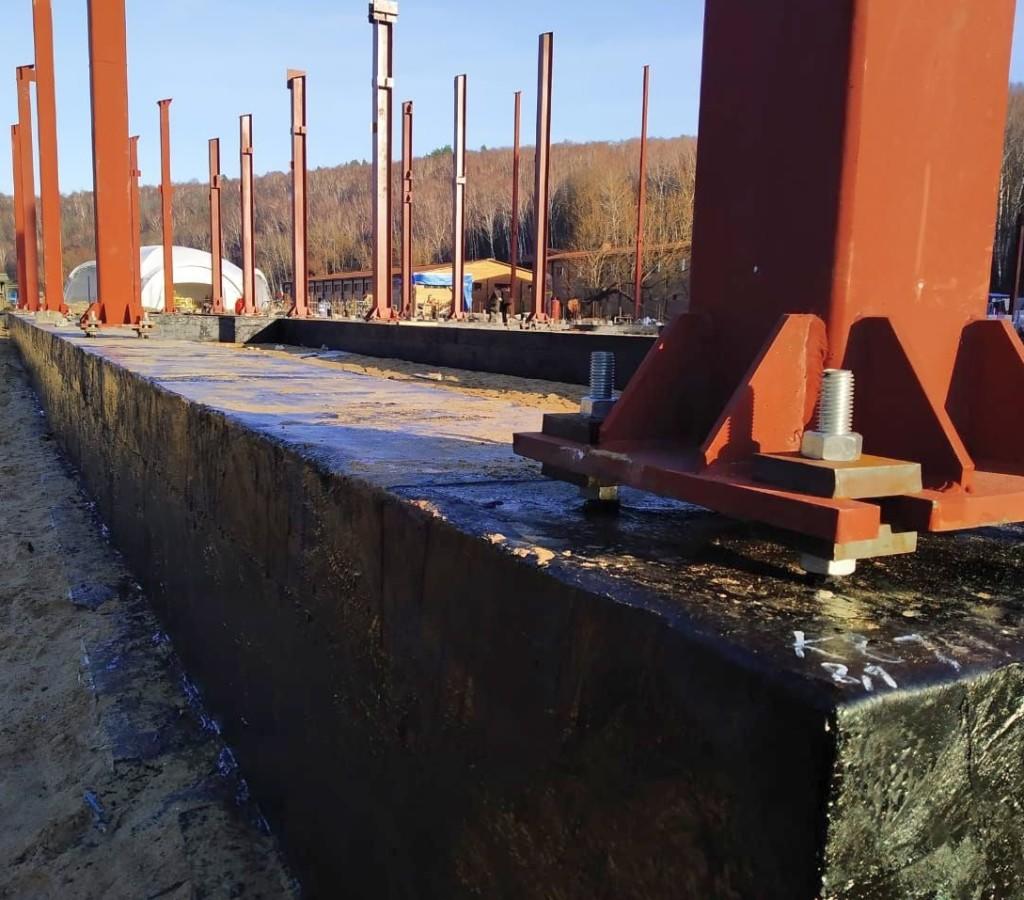

Фундамент - ленточный

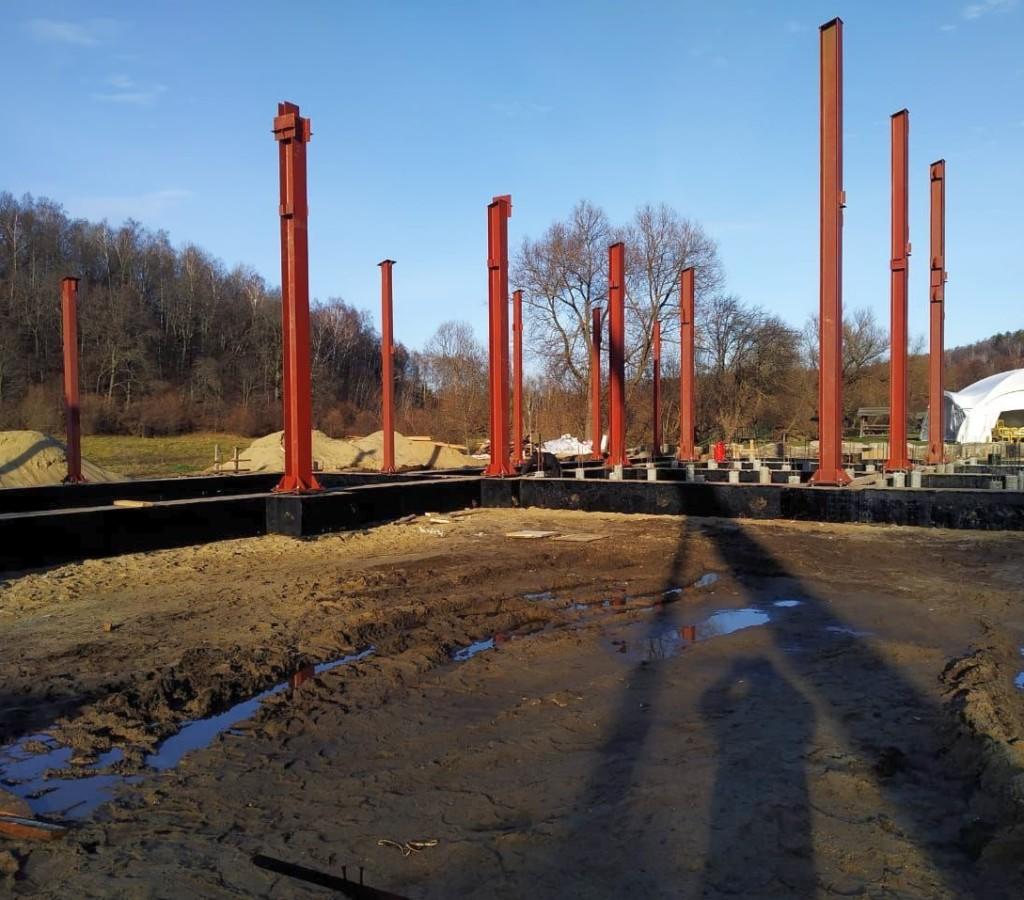

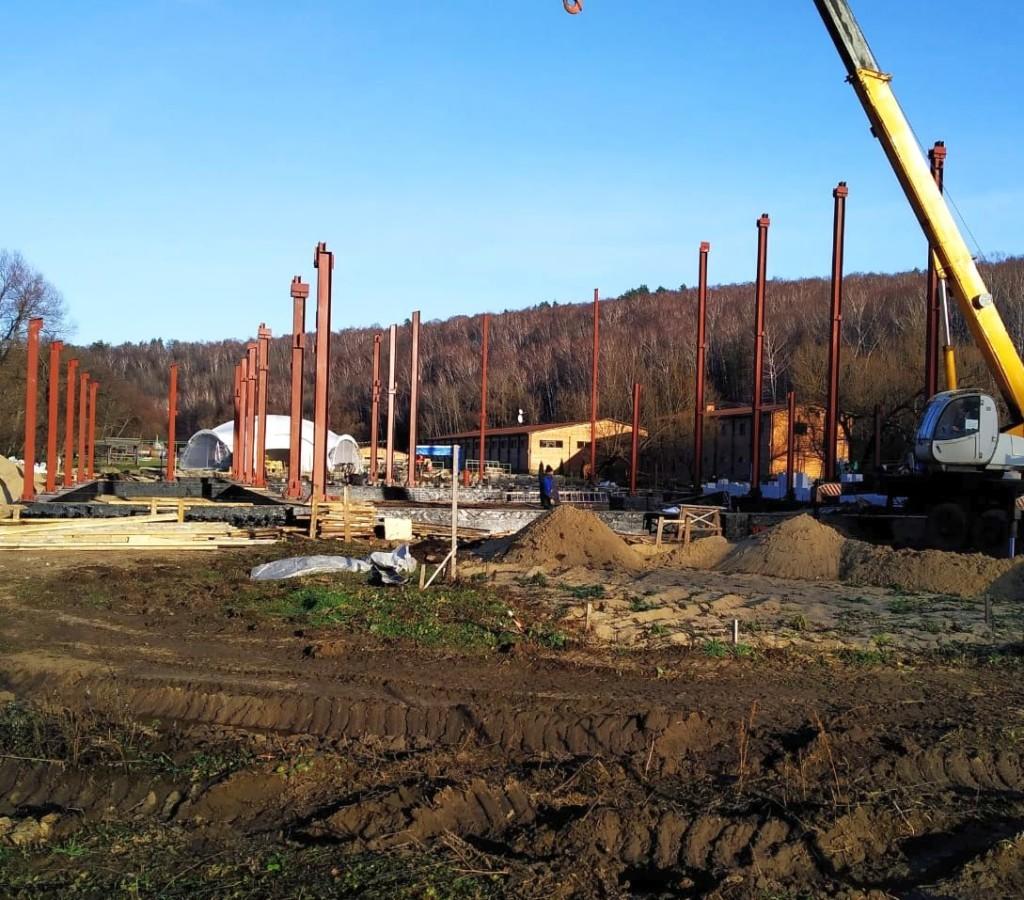

Смонтированные колонны

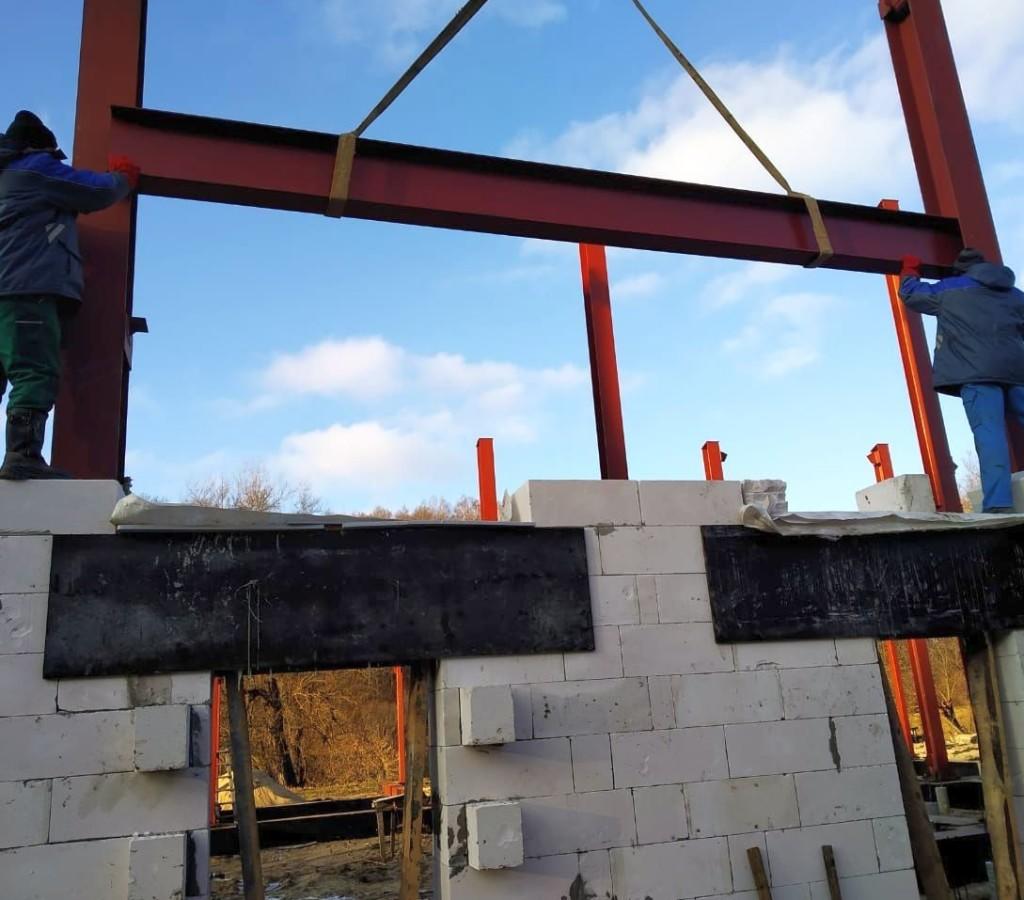

Монтаж балки перекрытия

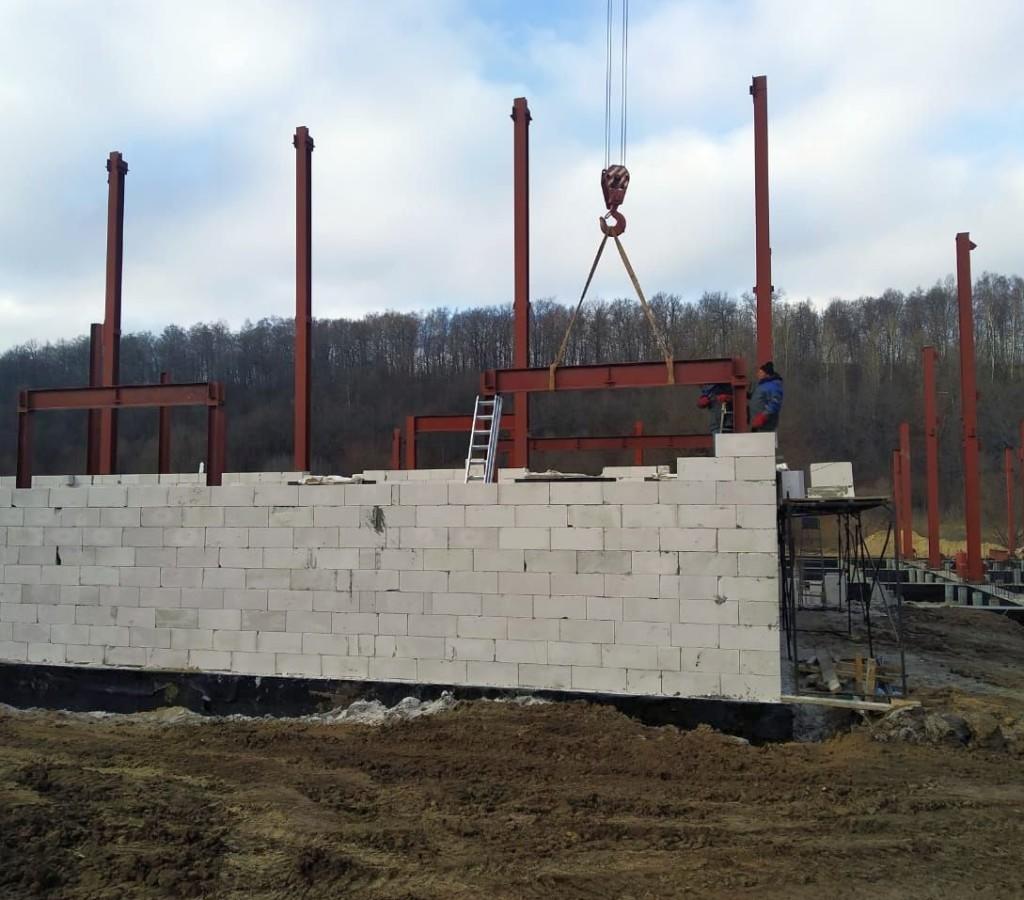

Установка поперечных балок

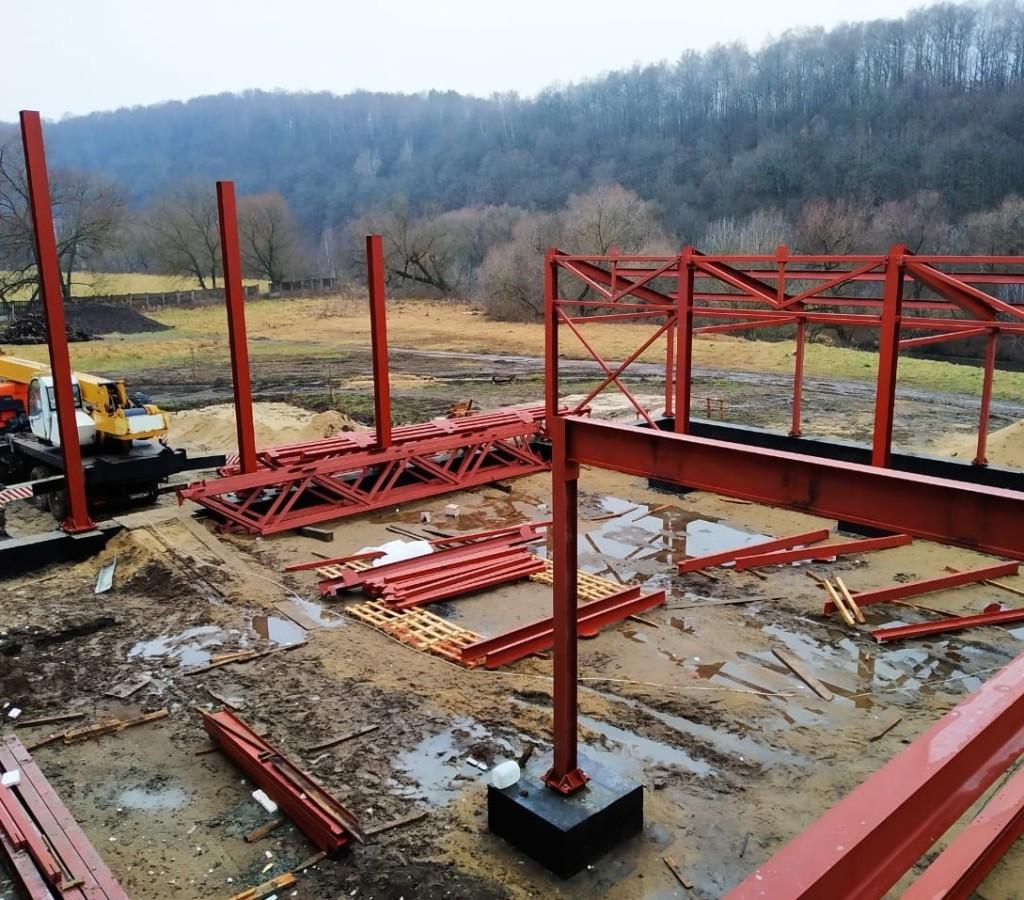

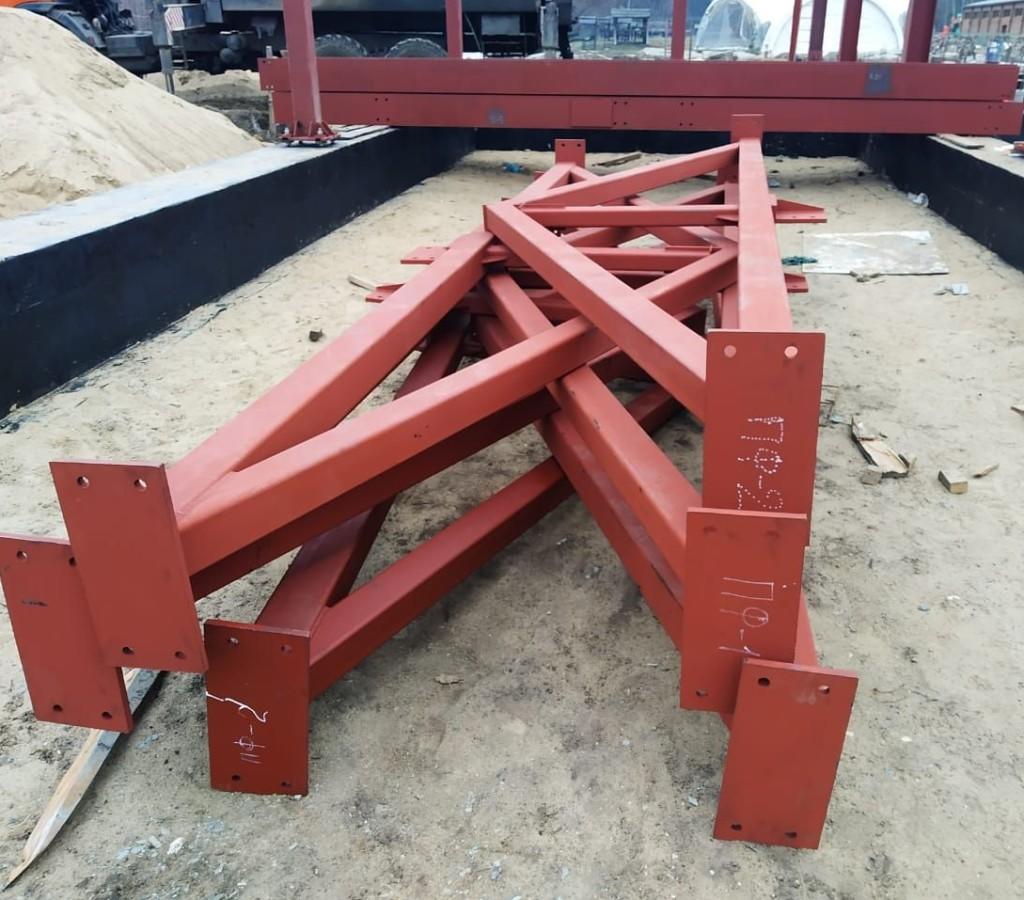

Фермы кровли

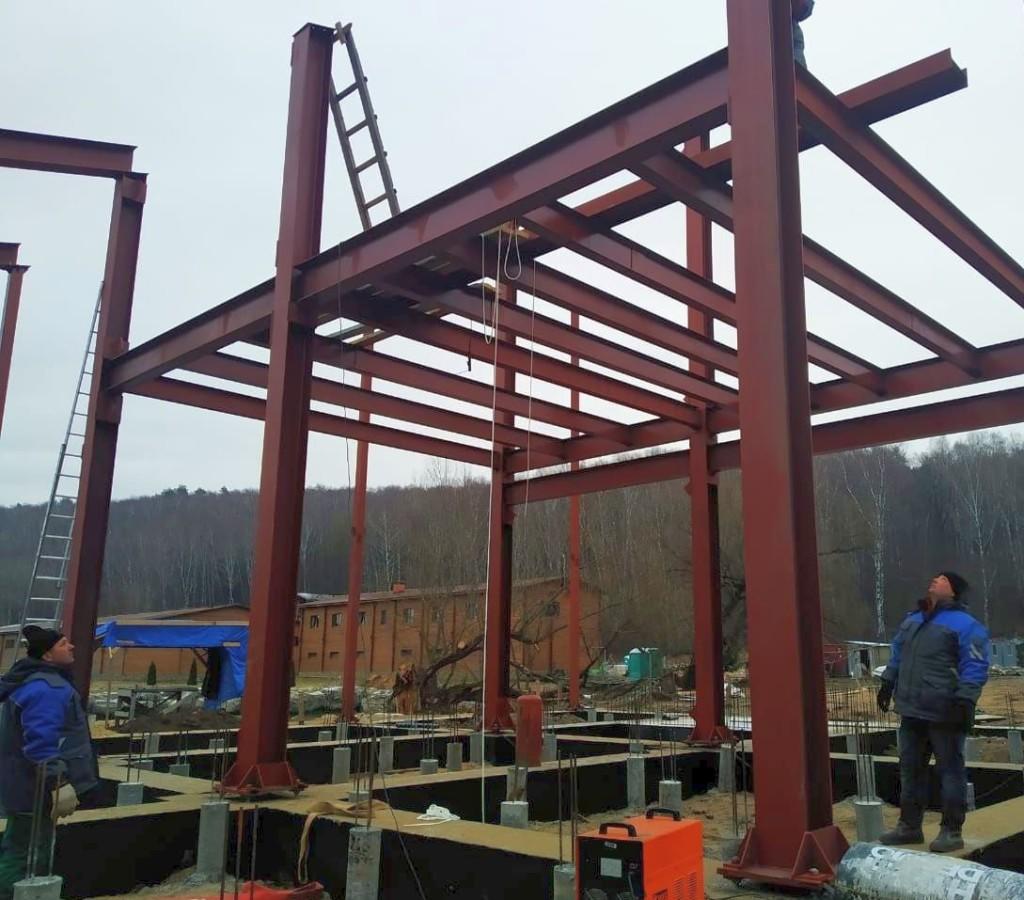

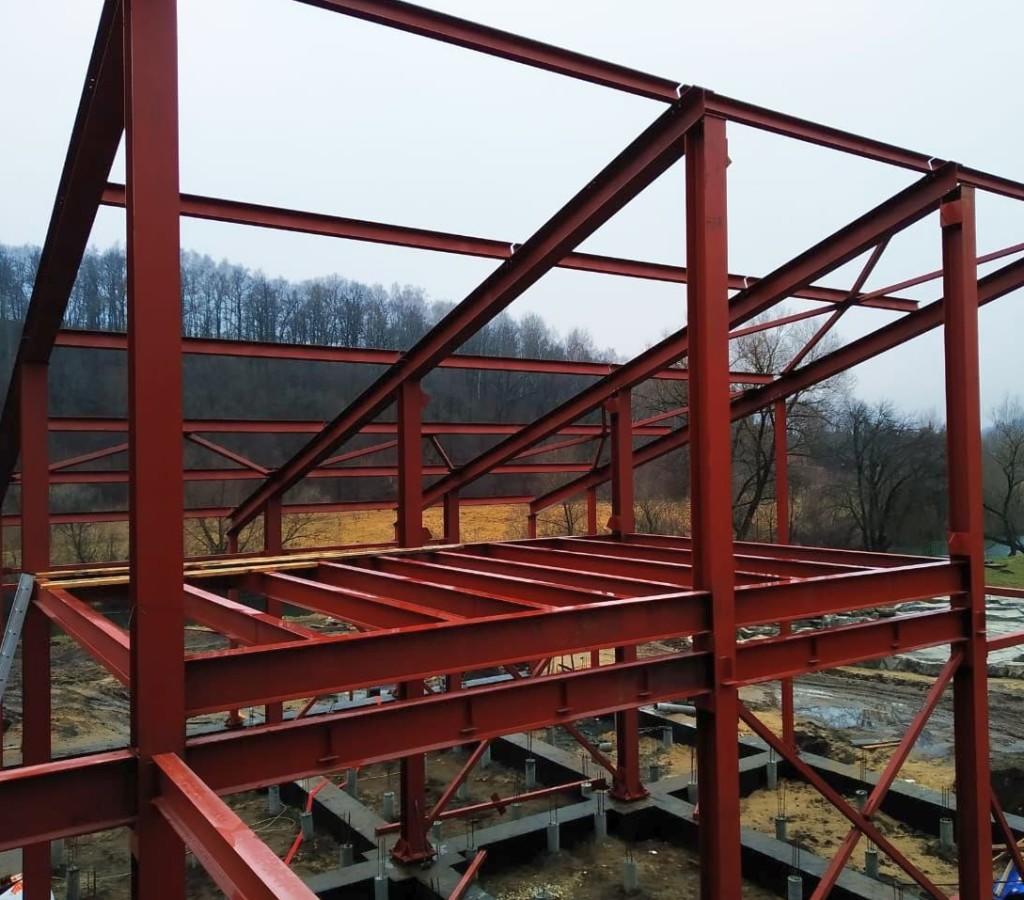

В каркас интегрировано перекрытие
Габариты здания - 30х40 м

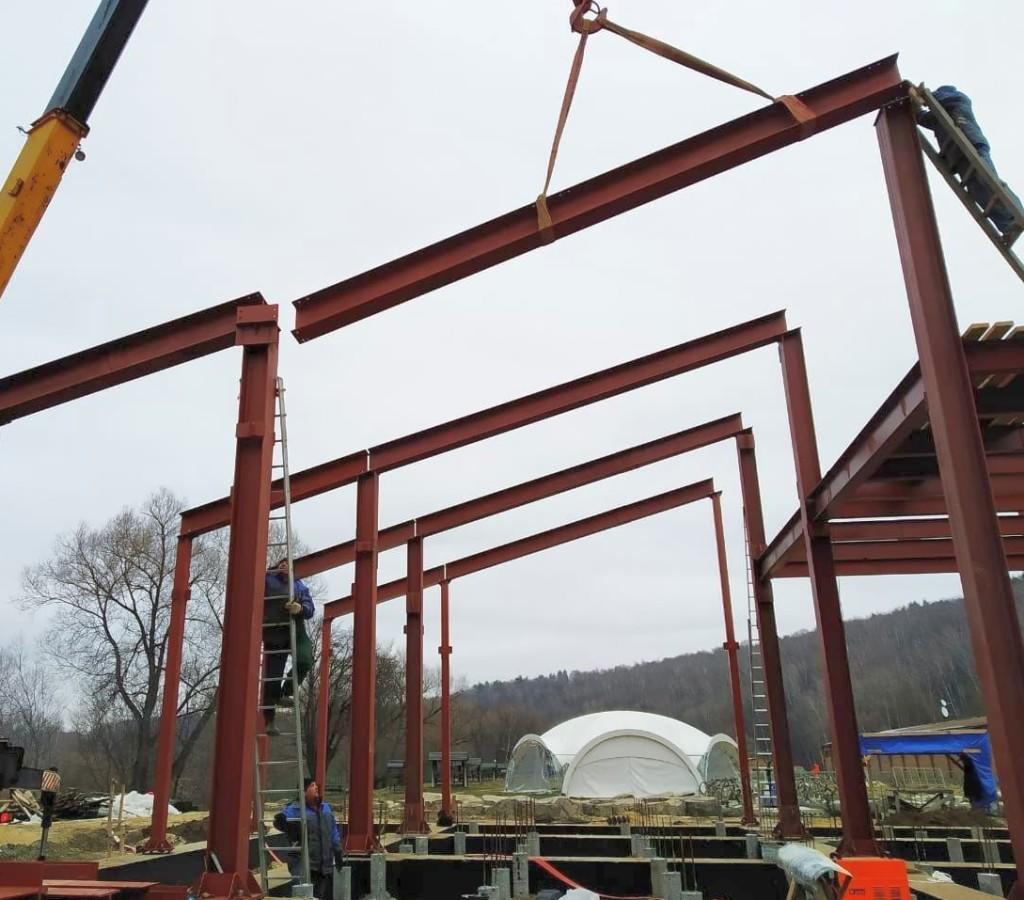

Монтаж наклонной балки кровли
Полусмонтированный каркас

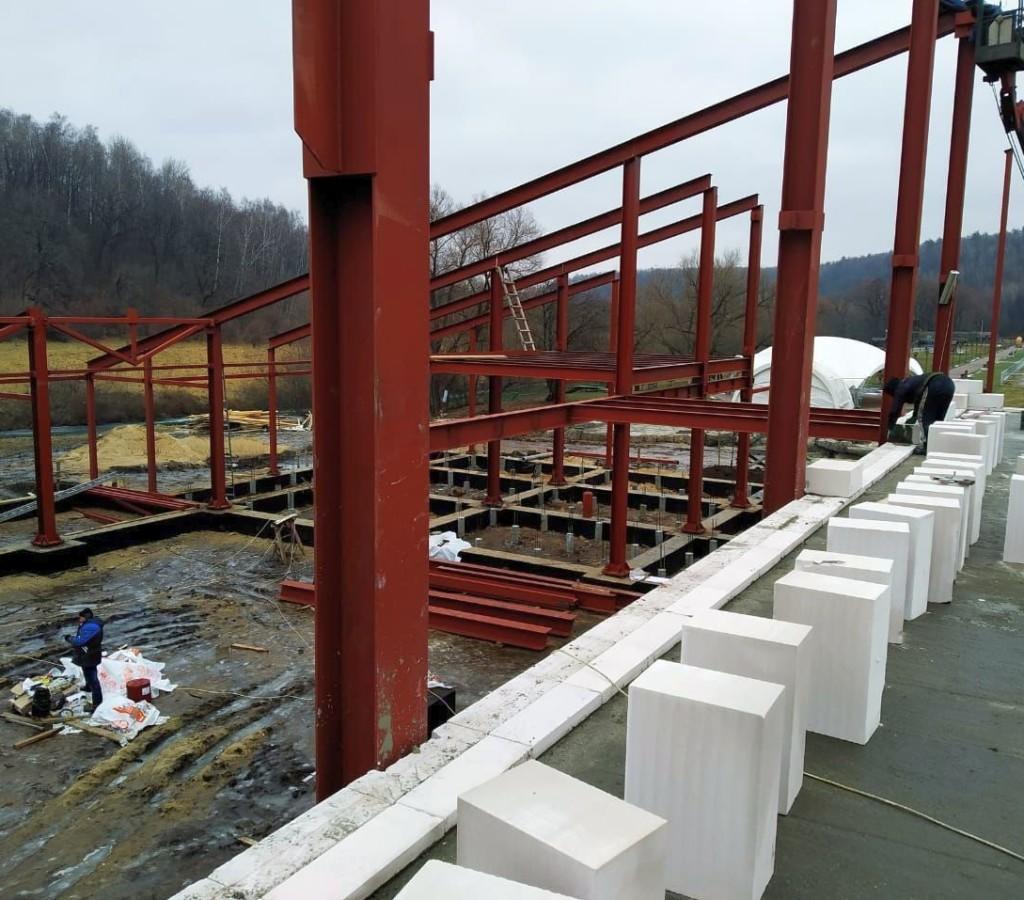

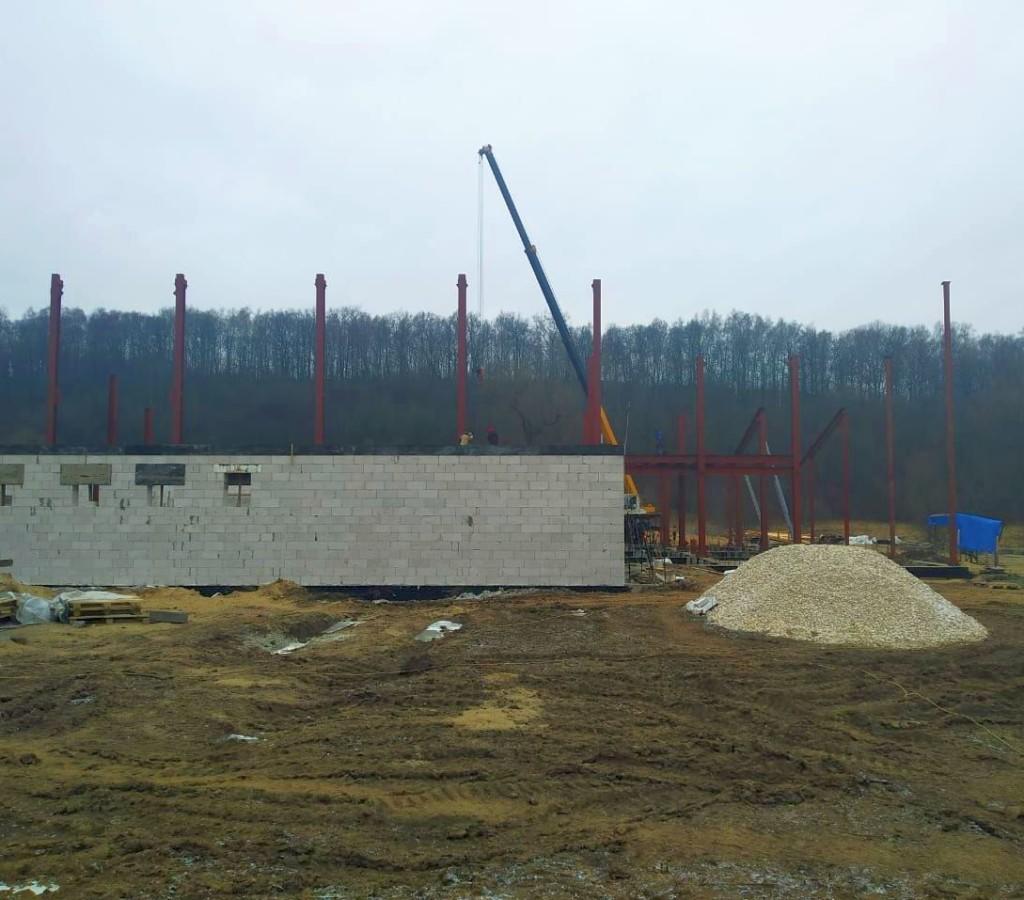

Каркас будет обкладываться пеноблоками
Готовые стены одного из помещений

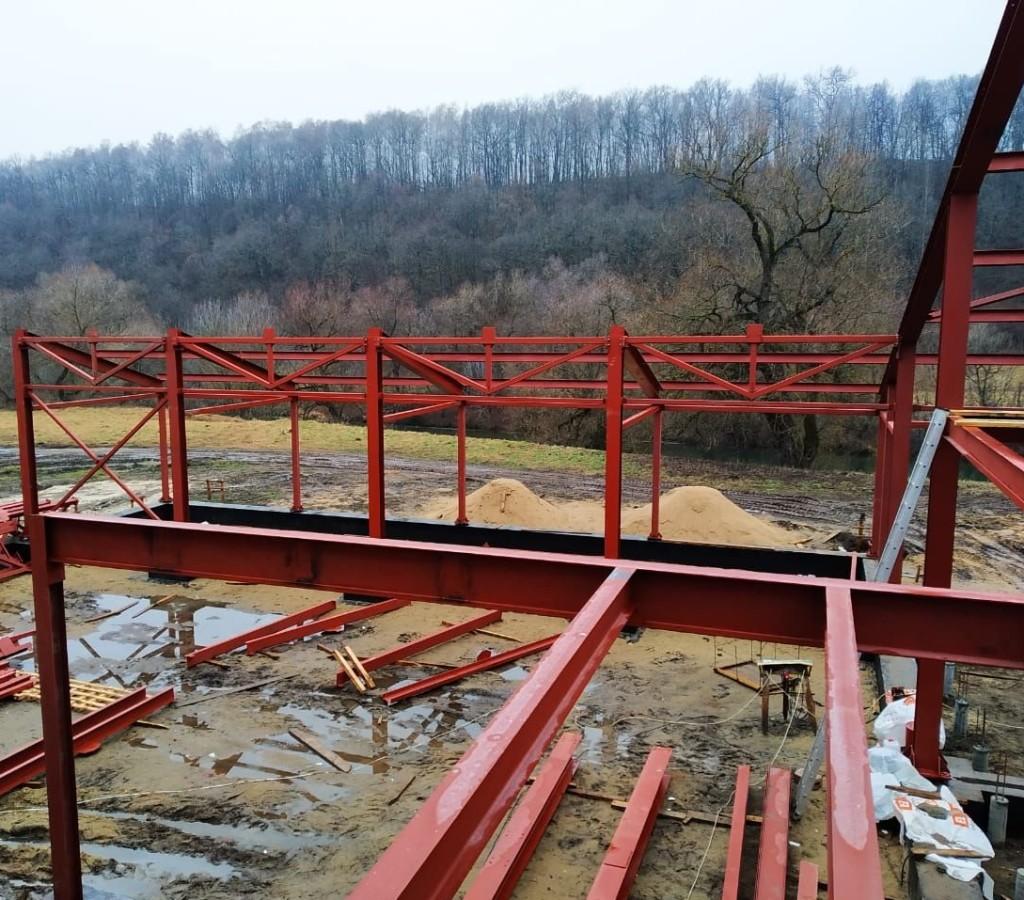

Перекрытие антресольного этажа
Высота здания в коньке - 10 метров

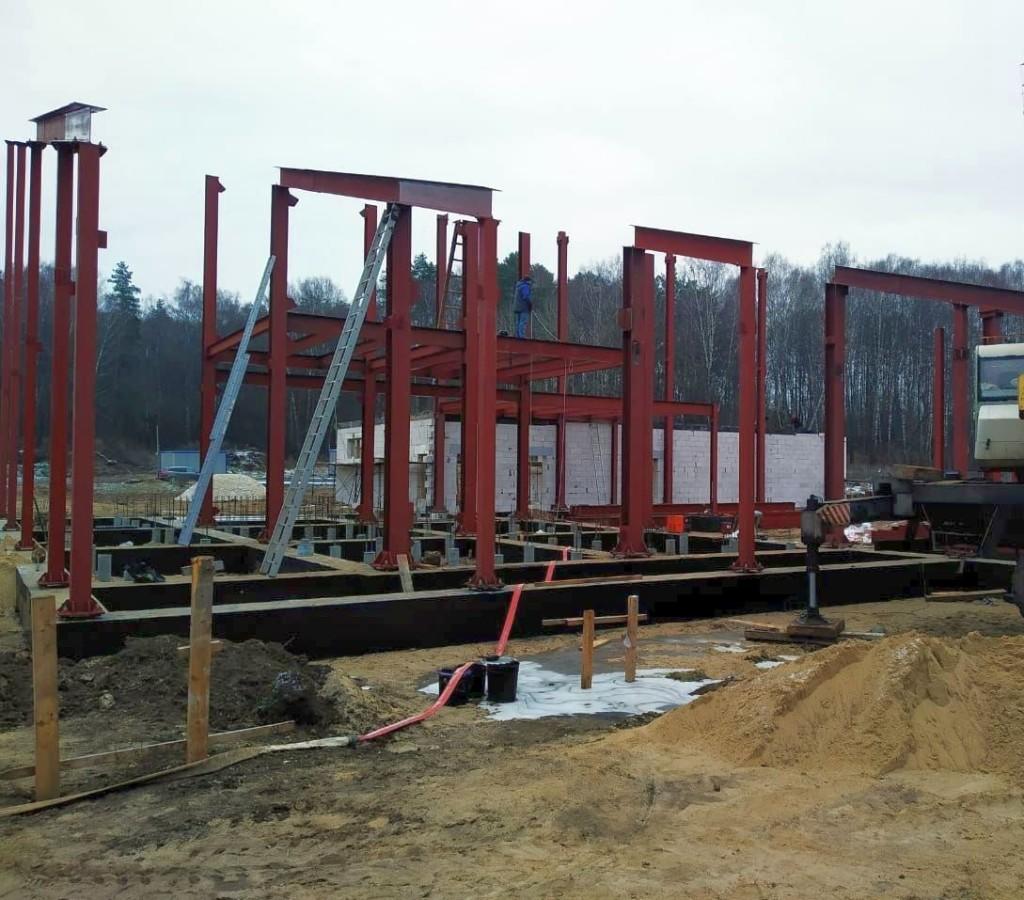

Здесь хорошо видны различия в высоте колонн

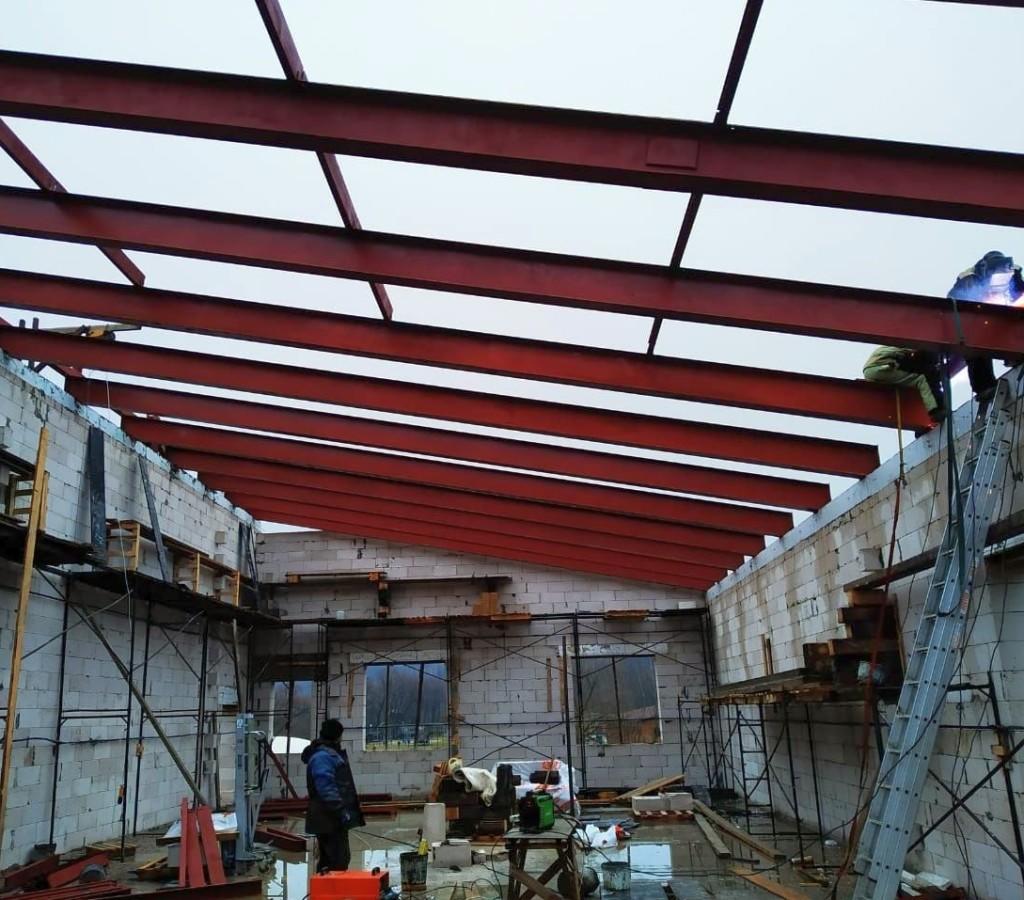

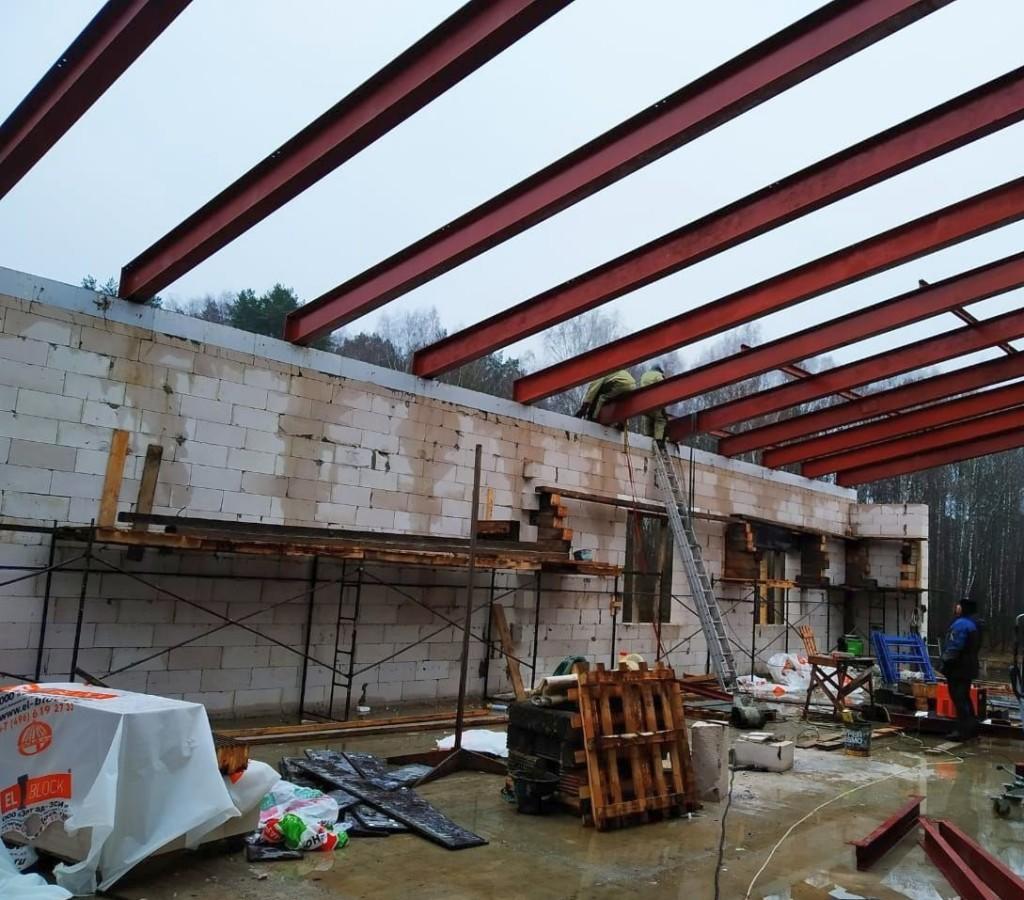

Балки кровли

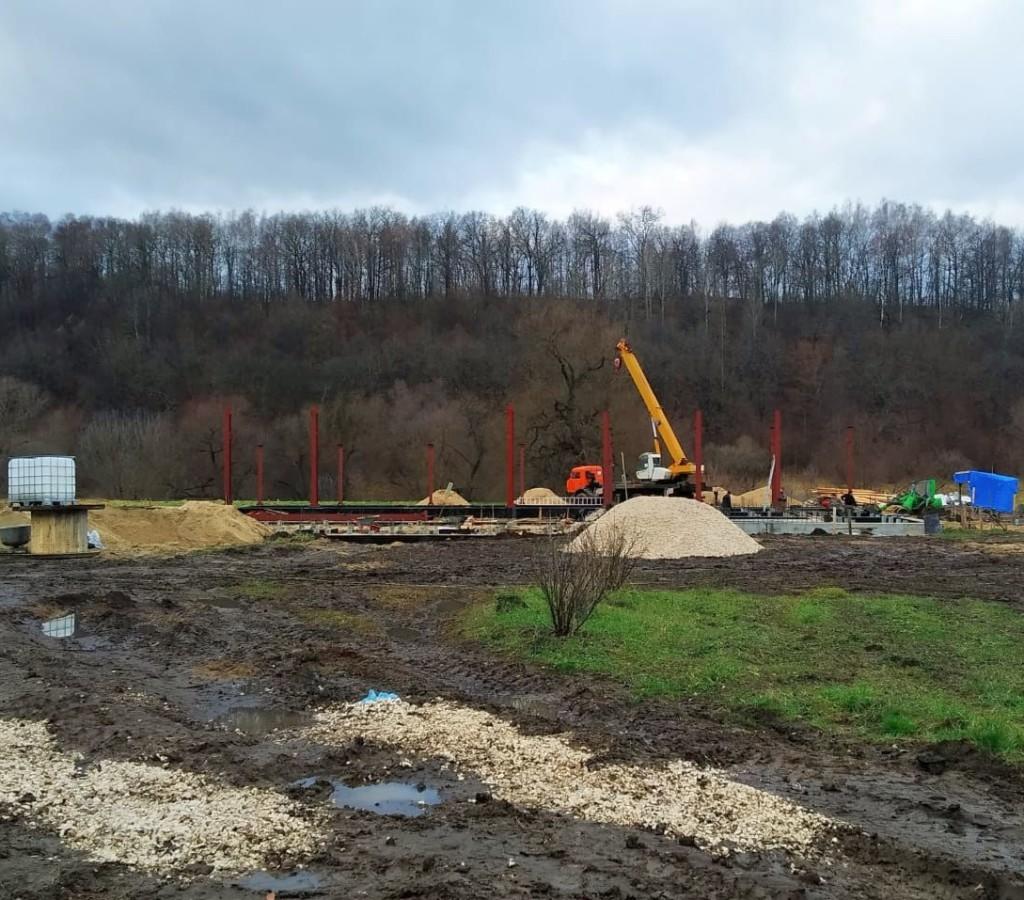

Общий вид стройплощадки
Вид на площадку после установки всех колонн
