Дата сдачи: 07.01.2020

Опорные рамы из швеллера

Задача: Произвести треугольные рамы из швеллера 16П для монтажа оборудования.


Треугольные рамы из швеллера 16П для монтажа оборудования.

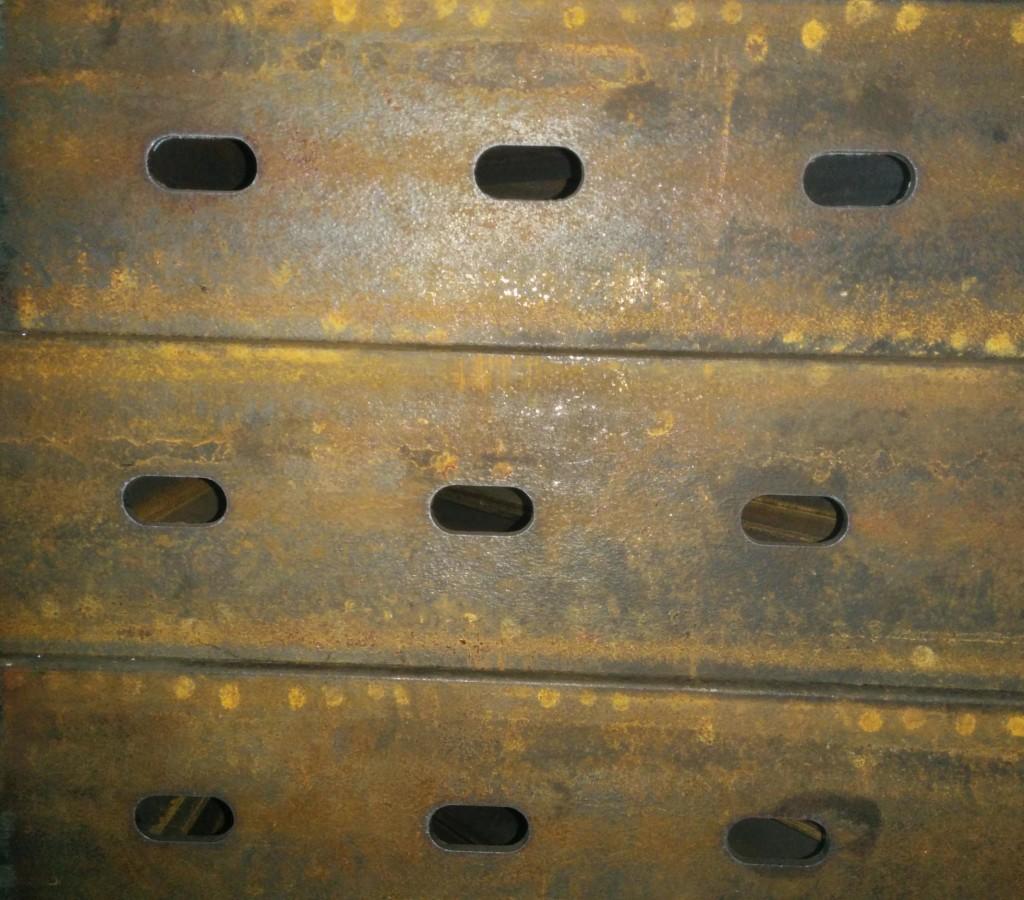

Особенностью данных рамных каркасов является то, что на каждой из граней сделаны разные отверстия: на одном из катетов 6 круглых отверстий, на другом - 3 овальных паза, а на гипотенузе - большое технологическое прямоугольное окно. Т.к. отверстий было достаточно много, то было решено делать их на плазме. Для этого делалась одна большая программа, заготовки швеллеров вплотную друг к другу выкладывались на столе полками вниз, и дальше резка шла как будто для обычного листа. Такое решение позволило сильно сократить трудоемкость при обработке швеллеров, а значит и снизить стоимость рам для клиента.

Всего изготовлено - 88 штук.


Результат: Изготовлены треугольные рамные каркасы с полным комплектом отверстий по проекту. Готовые изделия соответствуют допускам и полностью готовы к монтажу без дополнительной механической обработки.

Детали проекта
  • Швеллера - 16П
Вам будет интересно посмотреть
Нужна похожая конструкция? Оставьте заявку, и мы оперативно с вами свяжемся, чтобы обсудить детали.

Они используются как основа для монтажа различного оборудования, опорных конструкций, перегородок или технологических блоков.

В зависимости от проекта могут применяться круглые отверстия для болтов, овальные пазы для регулировки и большие технологические вырезы под проход кабелей или узлов оборудования.

Плазменная резка позволяет быстро, точно и без значительных деформаций вырезать отверстия разных форм и размеров.
