Сварная арка из вальцованной профильной трубы

Задача: Изготовить сварную арку из вальцованной профильной трубы 50×20×2 мм, состоящую из 6 точных секций общей массой 120 кг, с внутренним радиусом 11,3 м и наружным — 13 м, для установки при въезде на территорию рынка в Московской области.

Основной материал арки - профильная труба 50х20х2 мм. В качестве дополнительных усиливающих элементы использована квадратная труба 10х10х1,5 мм. Арка состоит из 6 секций, масса которой 120 кг. Внутренний радиус арки - 11,3 м, а наружный - 13 м.

Изготовление такой конcтрукции достаточно трудоемкий процесс, требующий повышенного внимания исполнителя. Все секции арки варились одновременно в состыкованном состоянии - такое решение позволило исключить возможные ошибки в присоединительных размерах и, как следствие, избежать проблем при монтаже. Предварительно вся конструкция собиралась на прихватках. Только после тщательной проверки всех размеров секции арки обваривались.

Арка предназначена для установки при въезде на территорию рынка в Московской области.

Результат: Арка собрана и сварена без отклонений по геометрии, готова к монтажу — обеспечивает эстетичный и надёжный входной акцент на объекте.

Вам будет интересно посмотреть

Вальцовка листового металла

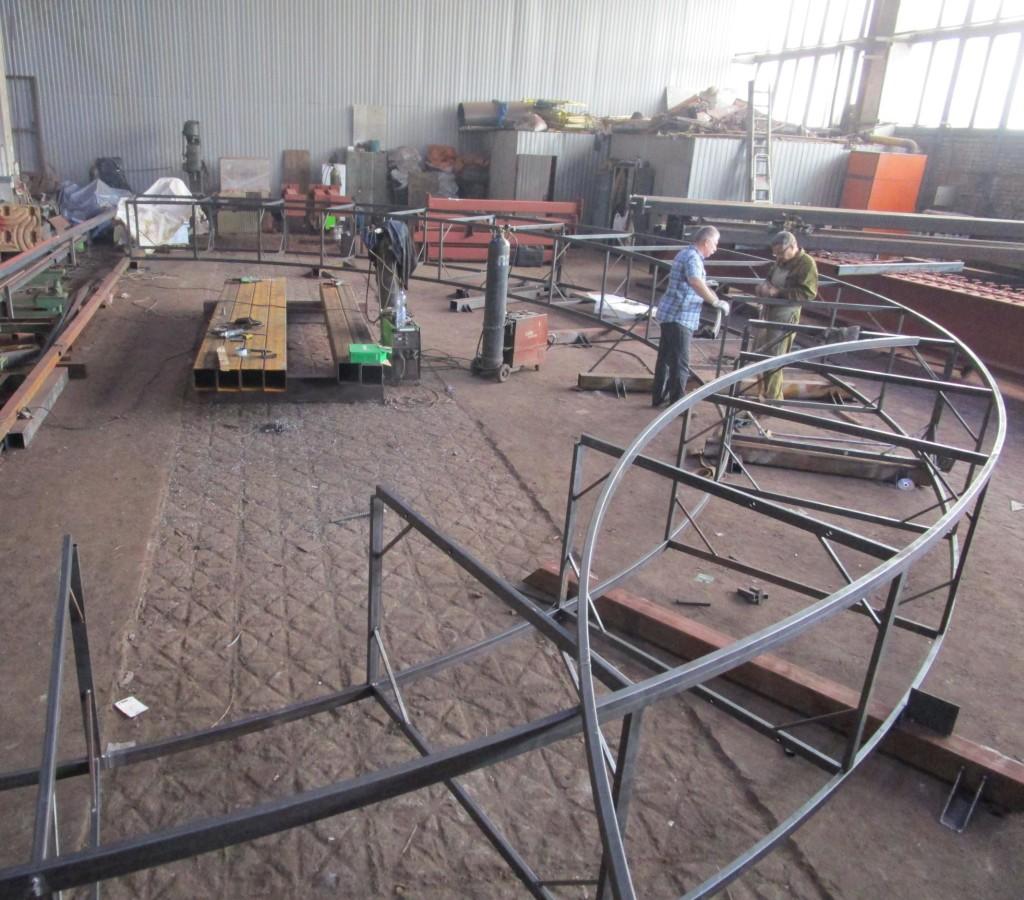

Общий вид арки - немаленькая

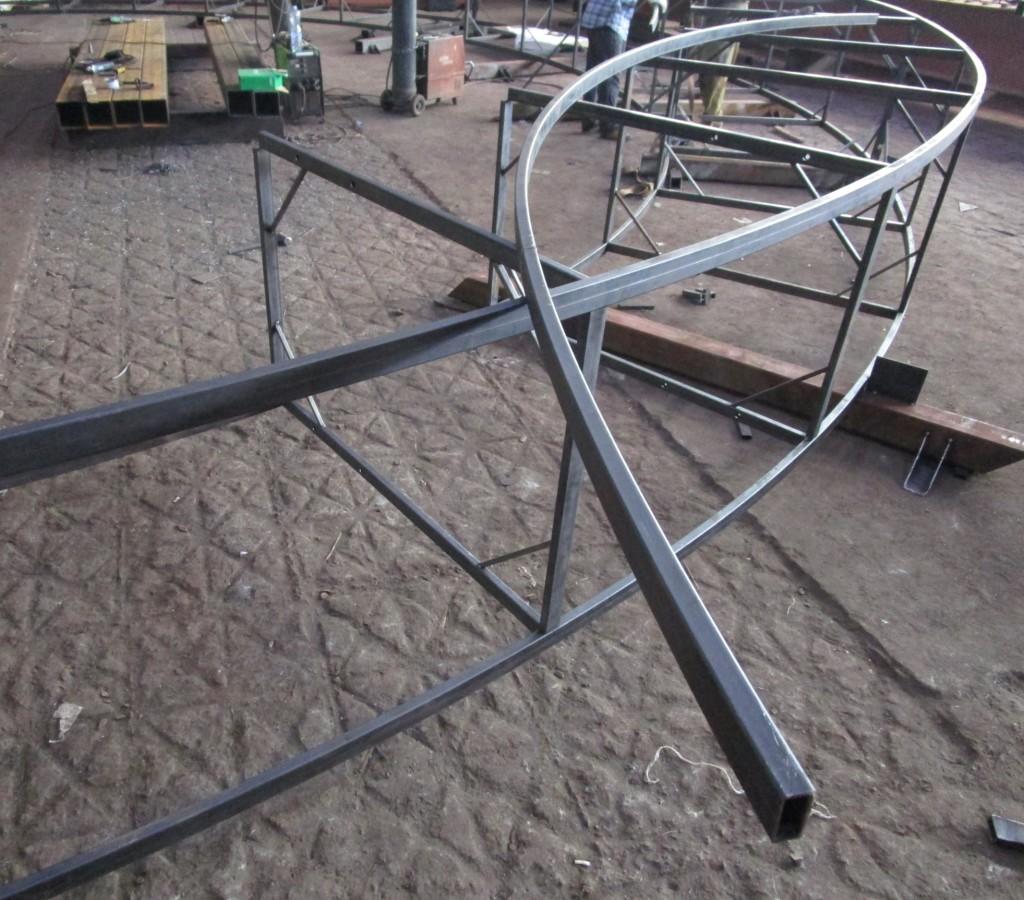

Вальцевалась труба вдоль большего ребка

Изготовление конструкции проходила в несколько этапов

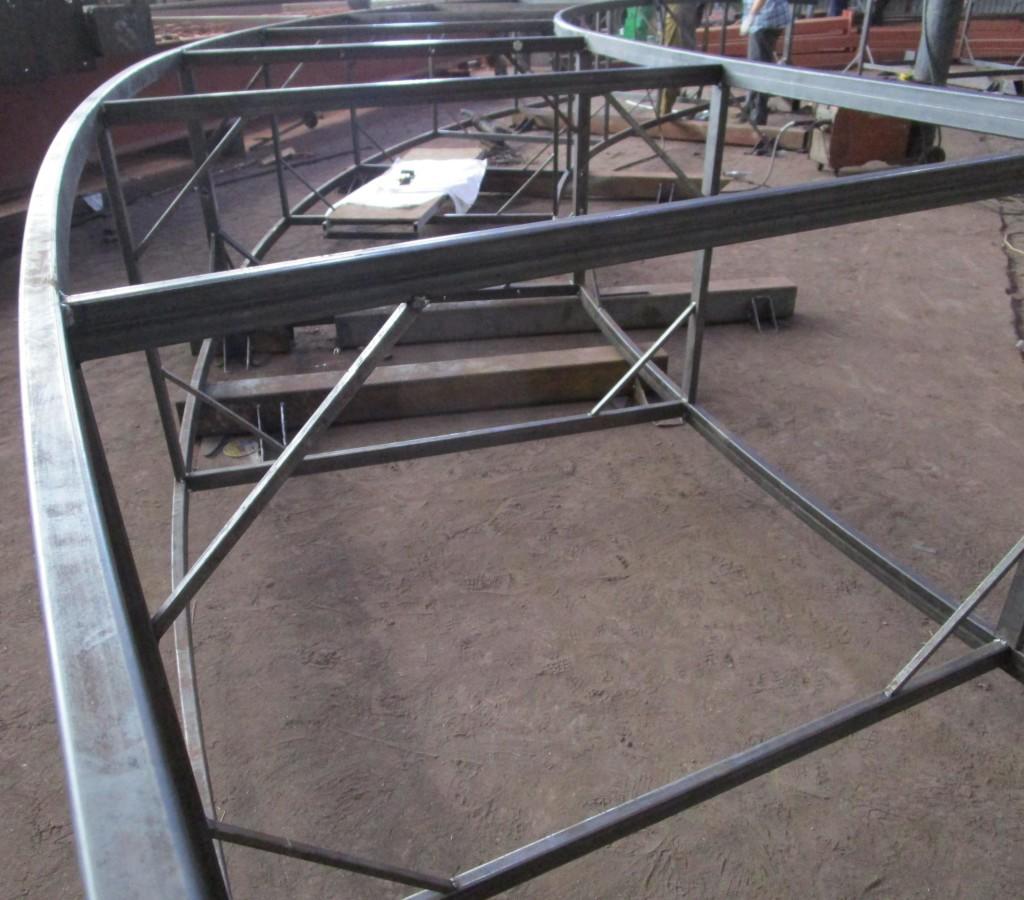

Вальцованные элементы изначальное крепились прихватками

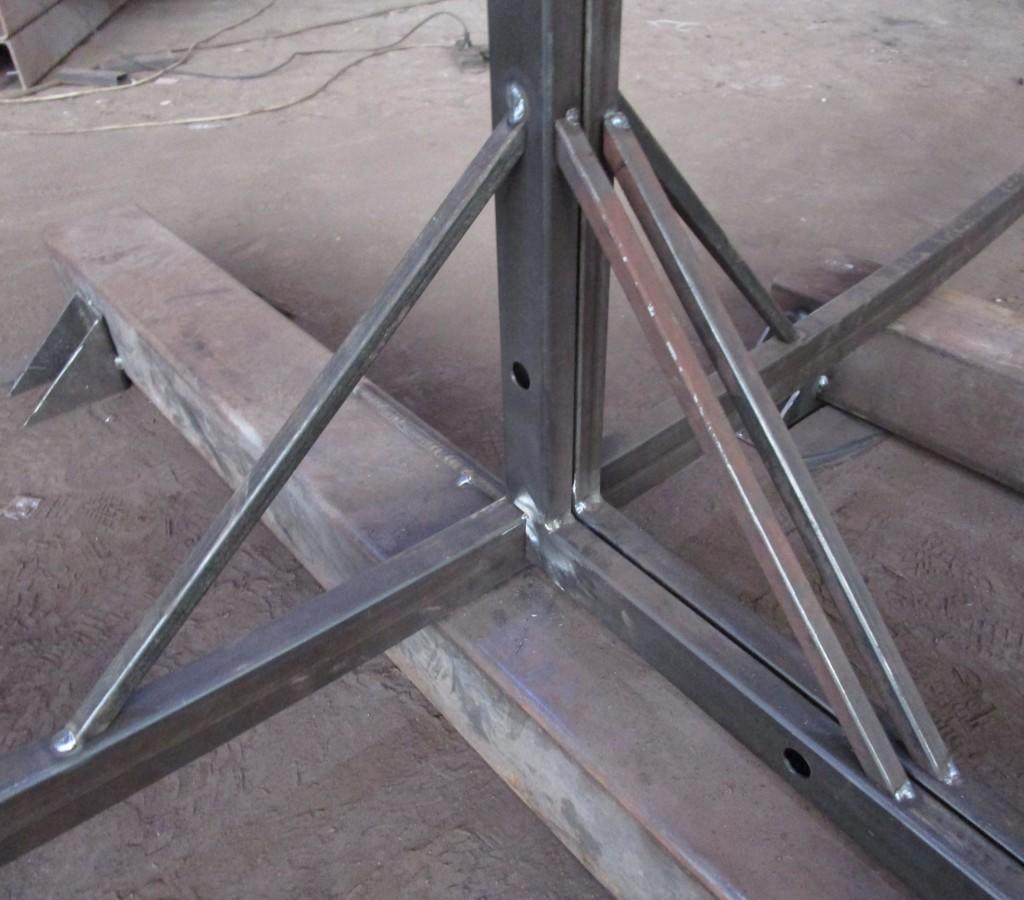

Усиливающие распорки так же изначально прихватывались

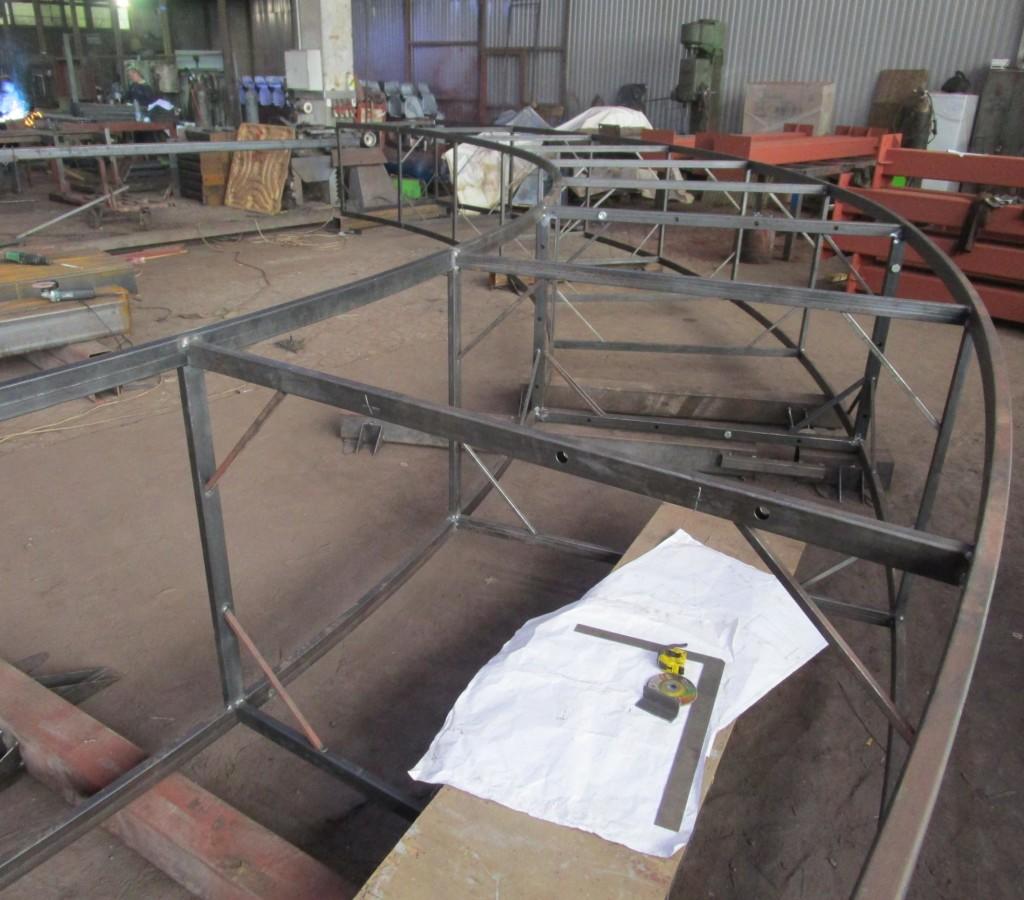

При этом все секции крепко стягивались как на монтаже

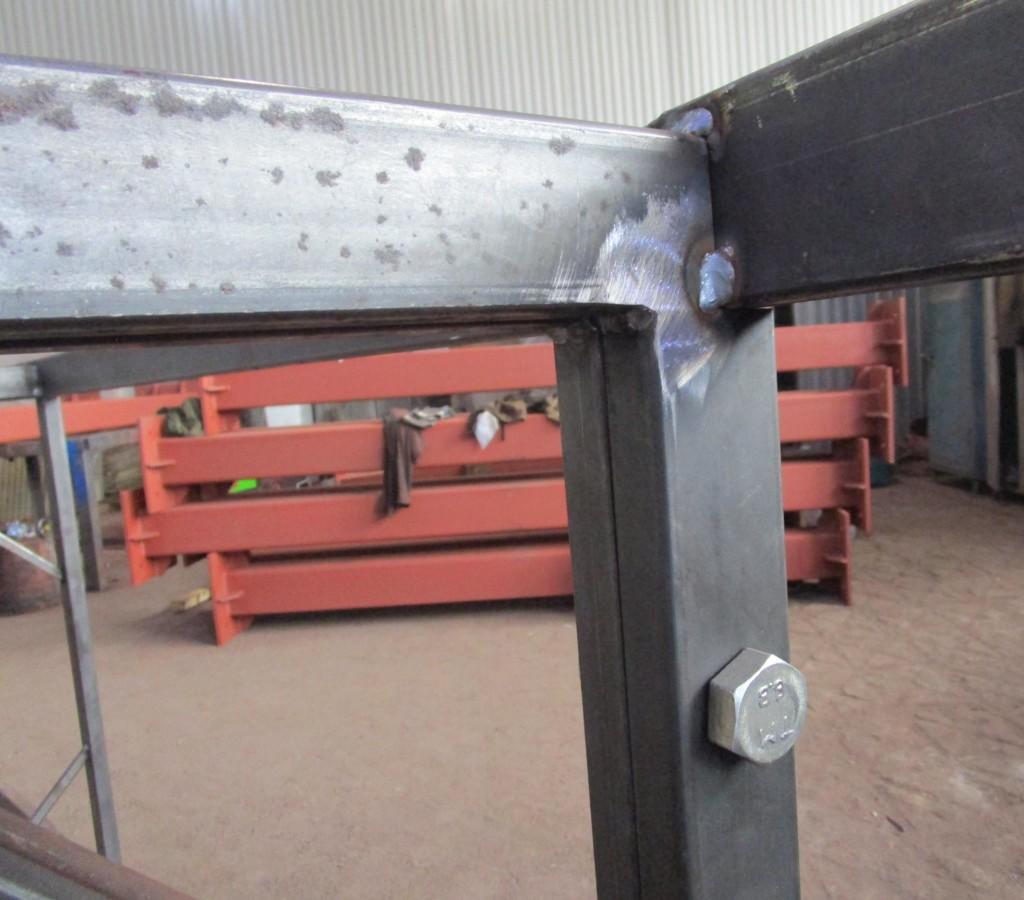

Вальцованные трубы обваривались в самом конце

Вес одной секции - 120 кг
