Дата сдачи: 29.11.2019

Колонны из двутавра для быстровозводимого здания

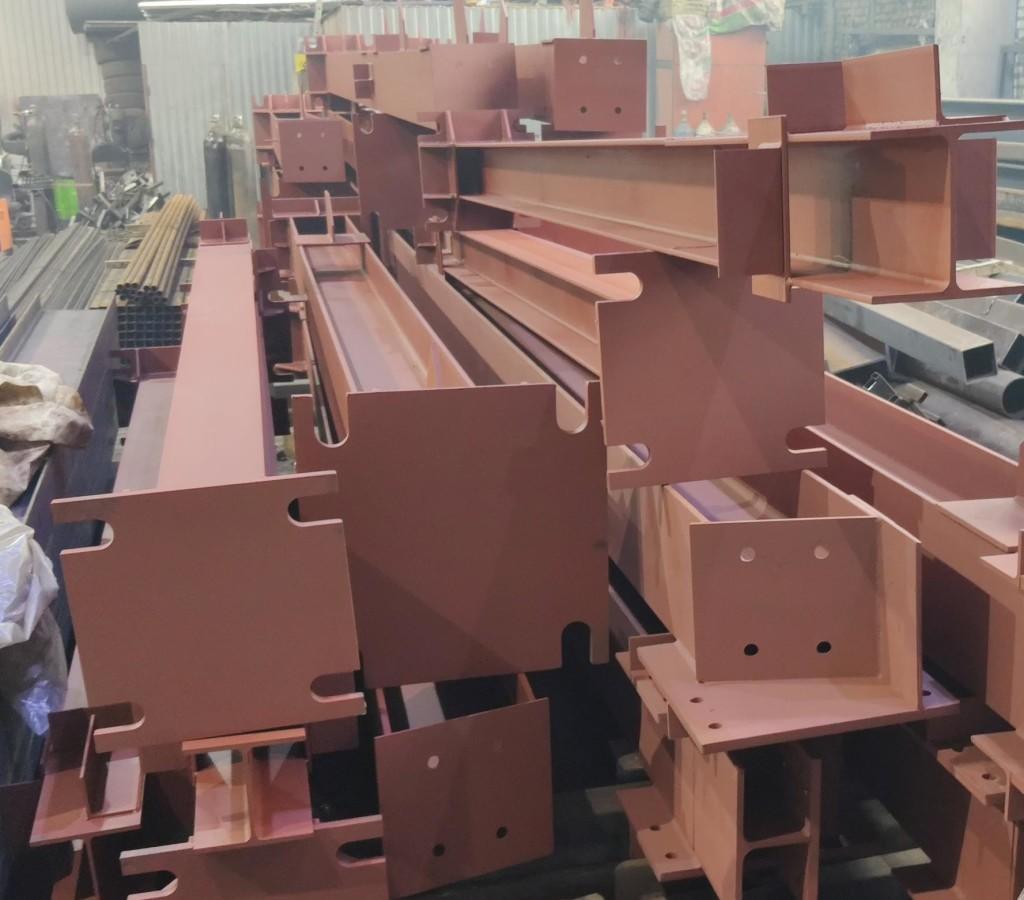

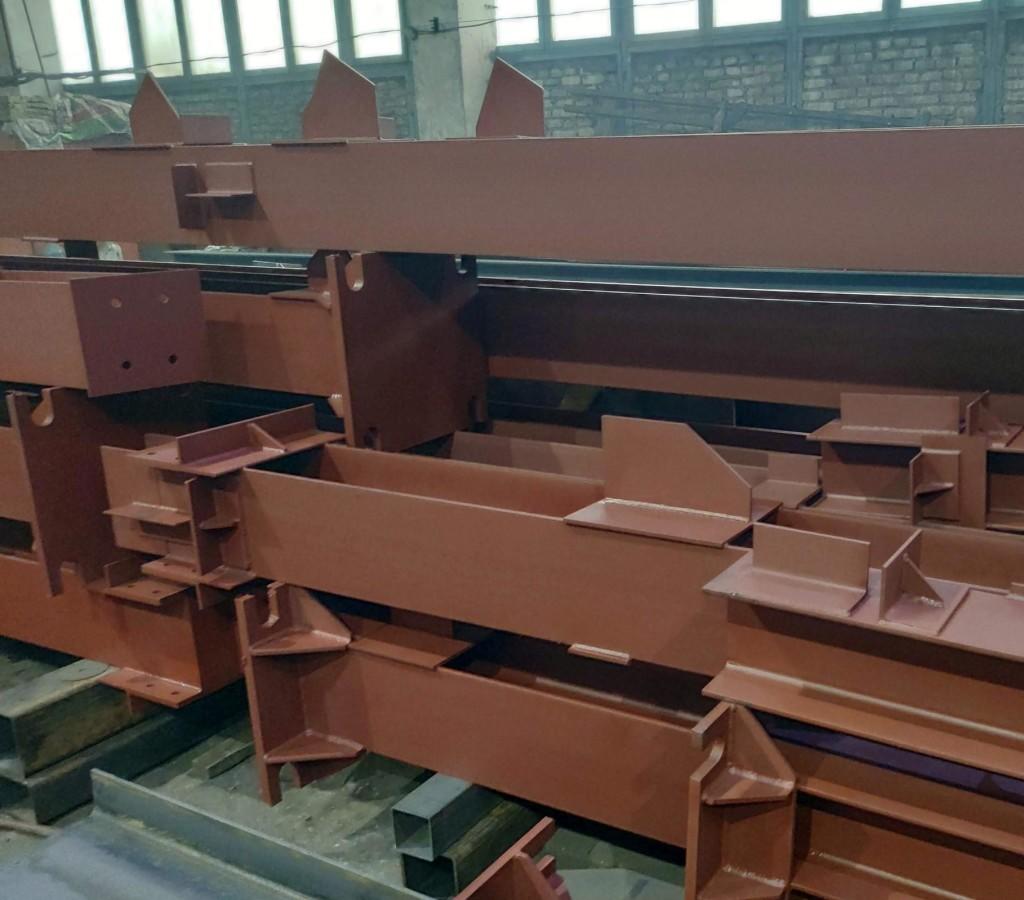

Партия колонн для монтажа быстровозводимого здания нестандартной конфигурации. Сооружуение имеет основное помещение и небольшую пристройску с различающимися высотами потолков. Для каждого из них предназначены свои колонны длинной 9 и 6 метров, соответственно.

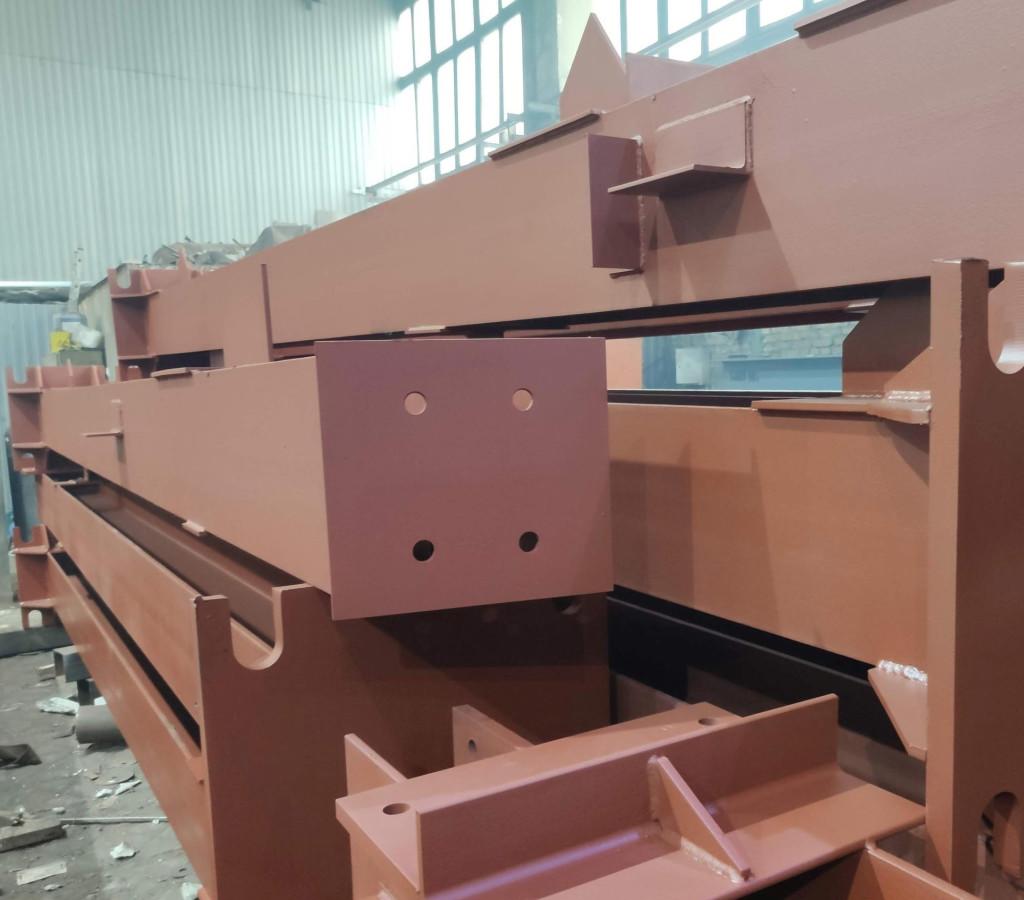

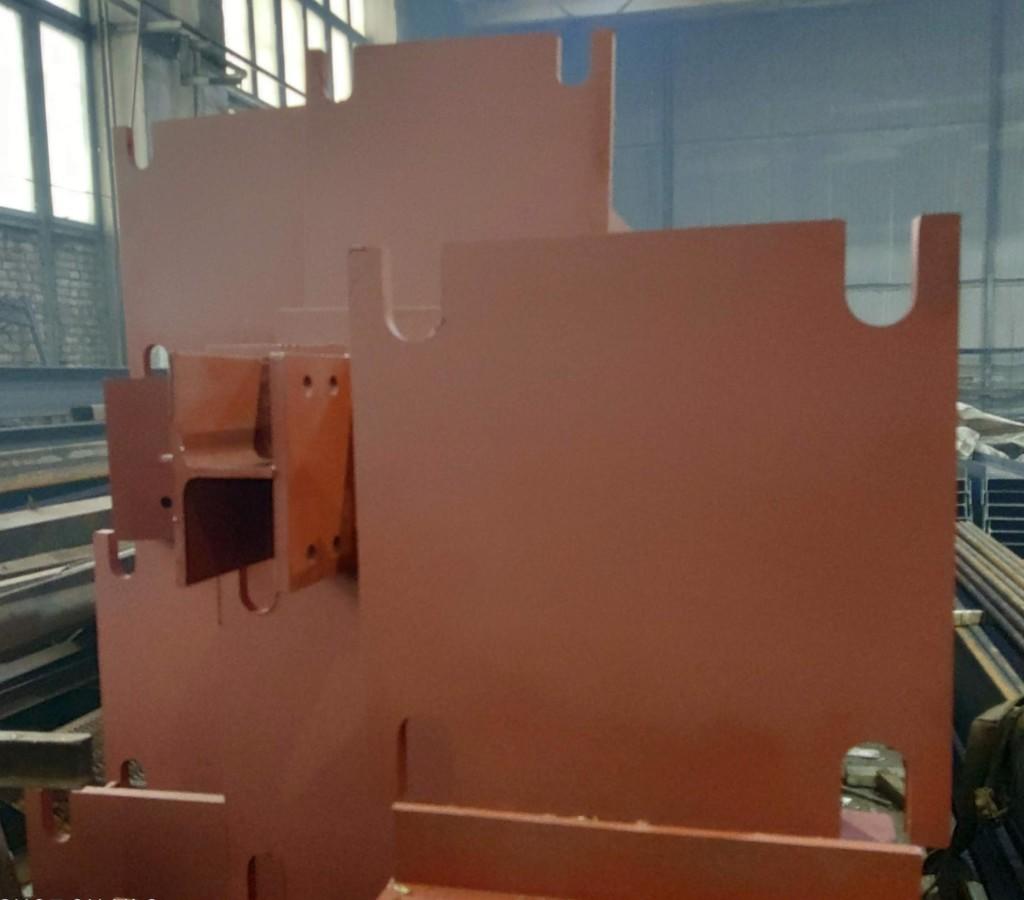

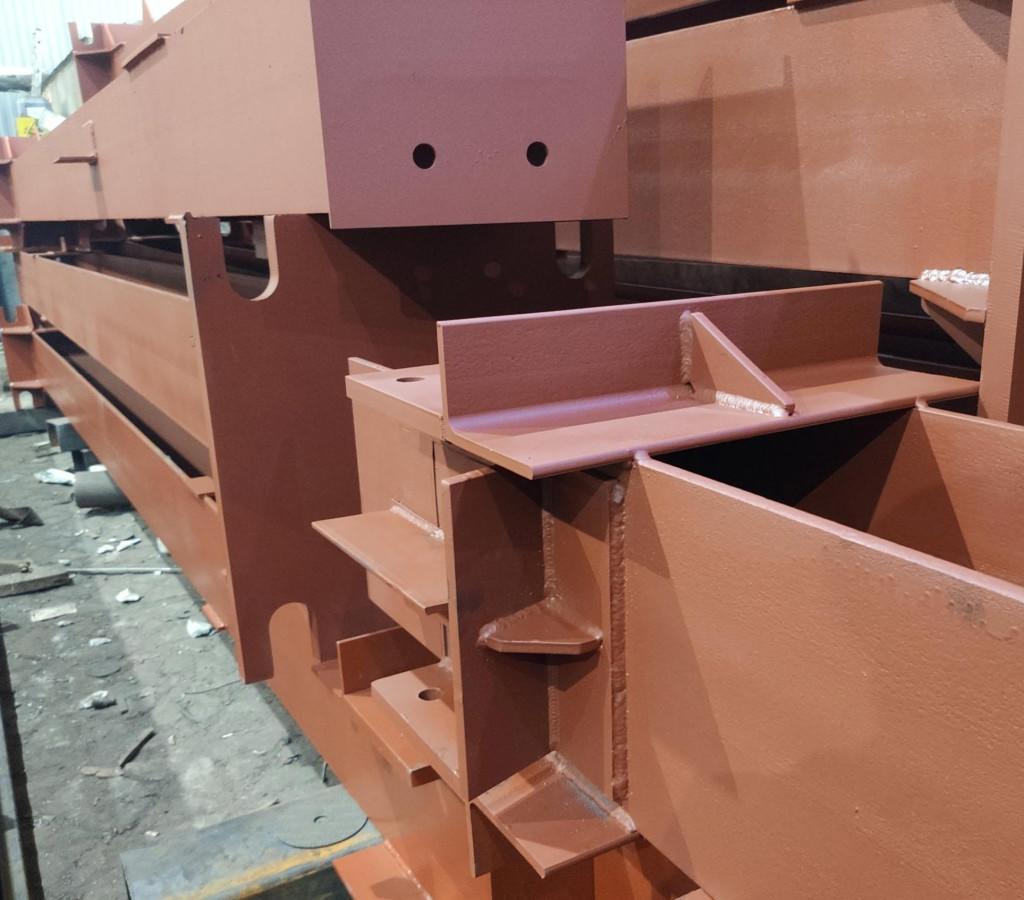

Основной материал данных колонн - двутавр различного сечения: 16Б1, 20Ш1, 23Б1. Изделия различаются не только длинами, но и, разумеется, конфигурацией и объемом наваренной фасонины. Так, тяжелые колонны имеют массивные пятки из листа толщиной 25 мм, в более легкие - из 20-го листа. Часть колонн имеет сложные оголовки, а у некоторых в качестве оголовка применен обычный фланец из листа t=16мм с четырьмя отверстиями.

Вообще, изготовление колонн из двутавра кажется не самой сложной задачей: отрежь балку в размер и привари к ней пластины. Но именно во второй части этого процесса, наварке фасонины, и кроется вся сложность. Крайне важно все элементы правильно вырезать и приварить именно там, где они должны быть. Цена ошибки высока: в этом случае в процессе монтажа по месту придется что-то срезать и переваривать, а делать это всегда неудобно, т.к. чаще всего подобные моменты всплывают, когда тяжелая ферма уже висит на кране, а колонна смонтирована на фундамент. Наш отдел технического контроля уделяет этому повышенной внимание и подобные изделие инспектирует минимум двужды! В особо ответственных случаях, например, когда колонны из двутавра отправляются на горячий цинк, мы осуществляем даже контрольную сборку некоторых частей всего быстровозводимого здания.
