Дата сдачи: 27.04.2020

Кронштейны из швеллера

Задача: Изготовить 312 кронштейнов из швеллера 16П с точной геометрией и заданным углом среза полок, а также с приваренным уголком 50×32×4.

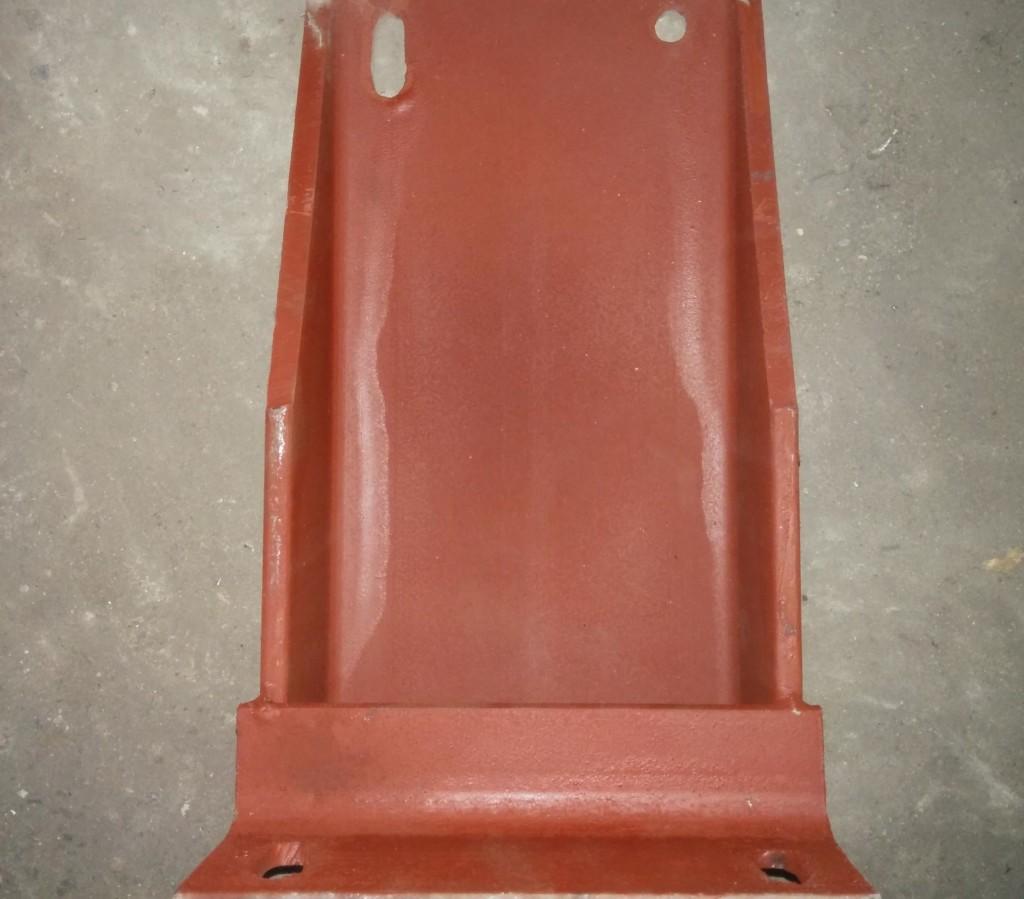

Достаточно простые в изготовлении кронштейны. На заготовках длиной 240 мм из швеллера 16П под определенным углом подрезались обе полки. А далее к торцам полок швеллера приваривался уголок 50х32х4 вдоль своей малой полки, соответственно. Самым сложным в изготовлении могло бы стать фрезерование отверстий в стенке швеллера и полке уголка. Но здесь в очередной раз нам помог наш опытный оператор станка плазменной резки: подготовил программу, аккуратно выложил заготовки на столе и за один вечер сделал отверстия на весь заказ! Резка отверстий на плазме сильно экономит время, а значит и деньги заказчиков. В итоге на выходе получилось за пару дней изготовить 312 таких кронштейнов из швеллера.

Изделия покрывались красным грунтом ГФ-021.

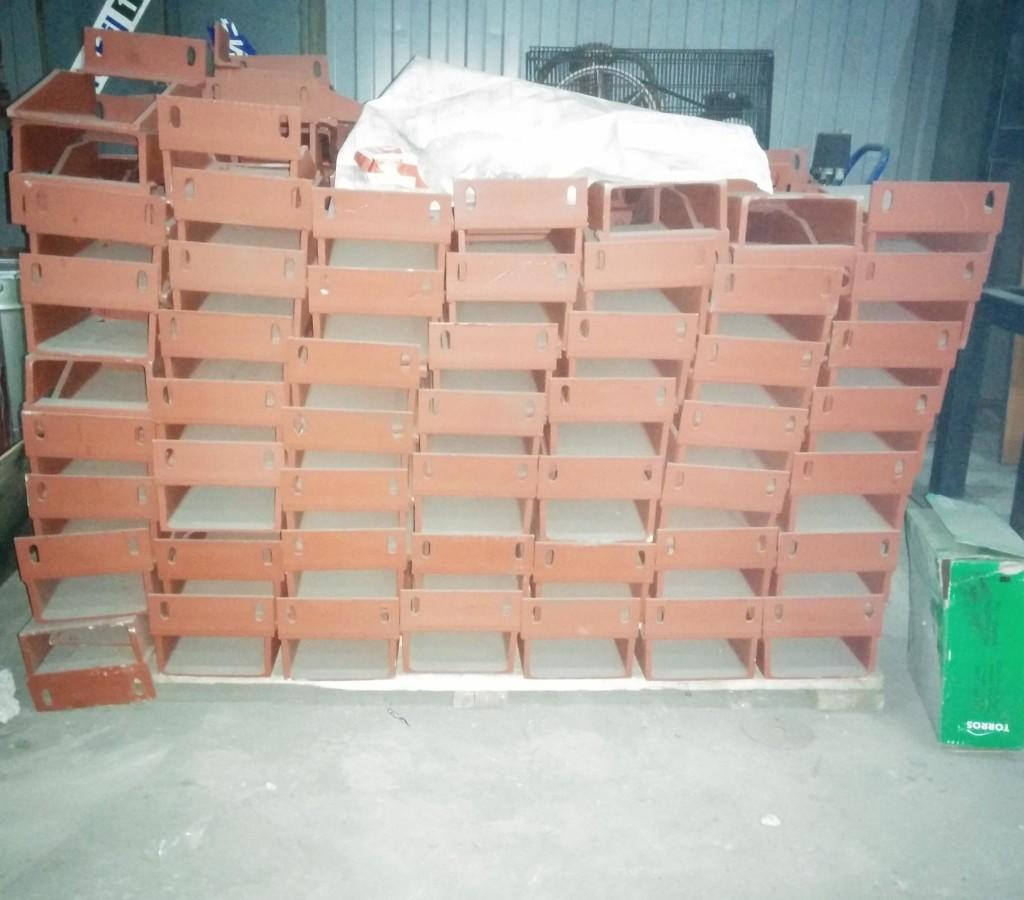

Результат: Все кронштейны изготовлены в сжатые сроки, благодаря применению плазменной резки для отверстий. За одну смену были подготовлены все отверстия, что позволило завершить весь объём работ всего за пару дней.

Детали проекта
  • Длина - 240 мм
  • Швеллер - 16П
  • Уголок - 50х32х4
Вам будет интересно посмотреть
Нужна похожая конструкция? Оставьте заявку, и мы оперативно с вами свяжемся, чтобы обсудить детали.

Они обеспечивают безопасную эвакуацию людей и доступ пожарно-спасательных служб в случае чрезвычайных ситуаций. Кроме того, они могут использоваться для технического обслуживания кровли, а также инженерных систем.

Плазменная резка значительно быстрее фрезеровки, особенно при больших объёмах. Она позволяет точно вырезать отверстия сразу на всех заготовках, что сокращает сроки.

Такой срез обеспечивал требуемую геометрию изделия и соответствие проектной установке. Он подготавливался на стадии заготовки для точной сборки.
