Дата сдачи: 22.01.2020

Наружная пожарная лестница

Задача: Реализовать проект наружной пожарной лестницы для трёхэтажного офисного здания по системе "под ключ" — от проектирования до монтажа.

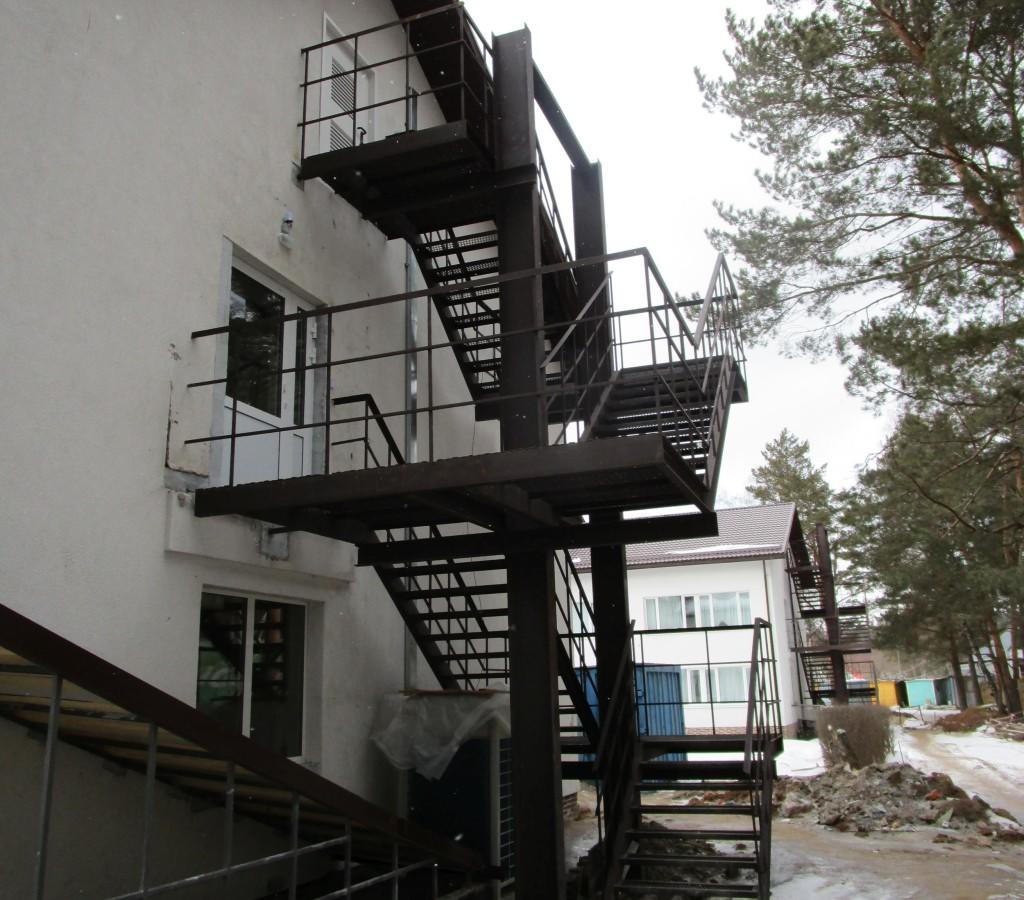

Наружная пожарная лестница для небольшого трехэтажного офисного здания. Типовой пример нашей работы "под ключ":

  • выполнили проект
  • изготовили
  • и смонтировали на объекте.

По заданию заказчика силовые элементы лестницы нельзя было монтировать к стене, поэтому весь металлокаркас конструкции опирается на 2 колонны из балки 25Б, соединенных между собой вверху поперечиной для максимальной жесткости. Колонны бетонировали на глубину 1,5 метра.

Данная пожарная лестница имеет 4 марша, 3 переходных площадки с поворотом на 180 градусов и 1 входную на верхнем (третьем) этаже.

Конструктив лестниц прост и при этом надежен. Марши выполнены из швеллера, ступени - из уголка, а ограждения - из квадратной трубы и также уголка. В качестве настила использован просечно-вытяжной лист.

Стоимость изготовления такой лестницы - от 130 т.р./тн., а монтажа - от 30 т.р./тн конструкции.


Результат: Разработан и реализован проект лестницы с четырьмя маршами, тремя поворотными и одной выходной площадкой. Конструкция полностью опирается на две колонны из балки 25Б с бетонным основанием и поперечным усилением. Все элементы — марши, ступени, ограждения и настил — изготовлены из надёжных металлических профилей, монтаж выполнен точно в срок.

Детали проекта
  • 2 колонны
  • Балки - 25Б
  • Глубина бетонирования колонн - 1,5 метра
  • 4 марша
  • 3 переходных площадки (поворот на 180 градусов)
  • 1 входная
Вам будет интересно посмотреть
Нужна похожая конструкция? Оставьте заявку, и мы оперативно с вами свяжемся, чтобы обсудить детали.

Несущие колонны — из балки, марши — из швеллера, ступени и ограждения — из уголка, а также профильной трубы.

Для повышения жёсткости конструкции. Она распределяет нагрузки между колоннами препятсвуя их раскачиванию, особенно при эвакуации большого количества людей.

Это удобно: одна команда отвечает за проектирование, изготовление, а также монтаж. Это экономит время, избавляет от необходимости координировать разных подрядчиков гарантируя единый стандарт качества на всех этапах.
