Дата сдачи: 09.10.2017

Вышка для обустройства дымохода

Задача: Изготовить 40-метровую вышку для крепления дымовыводящих каналов котельной завода «Изотех Инвест», состоящую из трех 12-метровых и одной 3-метровой секций с телескопическим соединением (штифты из труб) и покраской в красно-белые цвета.

Данная вышка предназначена для крепления дымовыводящих каналов новой котельной на территории завода "Изотех Инвест", располагающегося в г. Пересвет Сергиево-Посадского района. Вышка имеет высоту 40 метров и состоит из 3-х основных секций длиной 12 метров каждая и 1-й трехметровой дополнительной. Конструкция покрашена в 2 цвета: красный и белый.

Конструктив секций прост: по углам в качестве несущих стоек расположены мощные профильные трубы достаточно большого поперечного сечения, а поперечные и наклонные связи при этом выполнены из квадратных труб меньшего размера. Между собой секции стыкуются за счет достаточно интересного решения. В месте соединения в одну из секций в угловые стойки вварены профильные трубы меньшего размера и играют роль своеобразных штифтов.

Результат: Вышка успешно изготовлена и готова к монтажу — надежная, устойчивая конструкция с продуманной системой стыковки секций, обеспечивающая безопасную эксплуатацию дымоходов на большой высоте.

Детали проекта

Высота - 40 метров
Длина секций - 12 метров
Цвета - красный и белый

Вам будет интересно посмотреть

Металлические мачты для дымохода

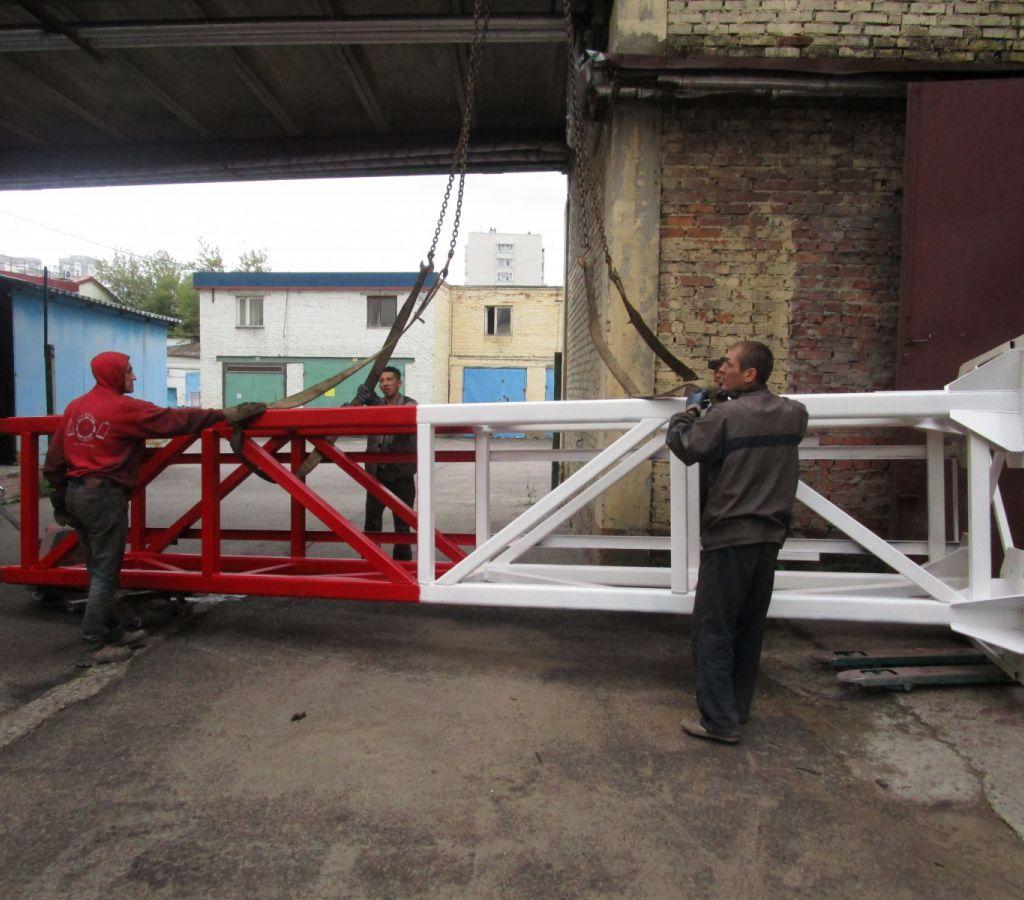

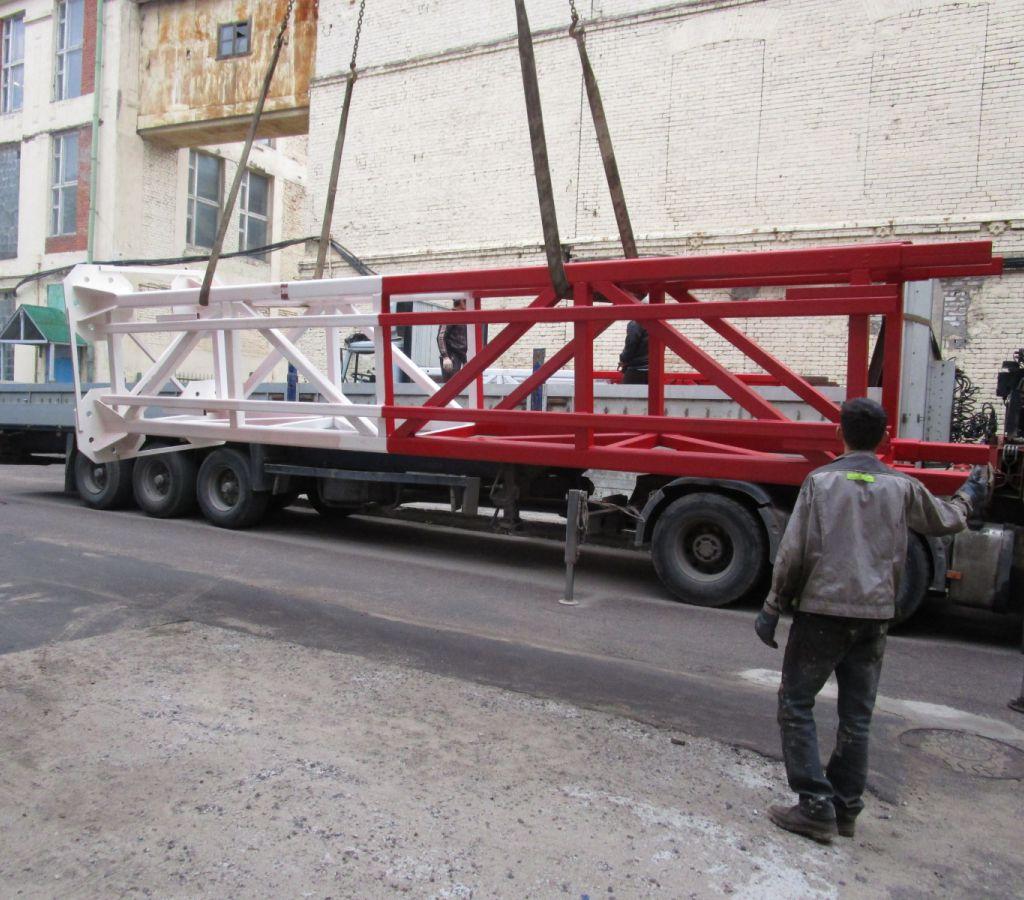

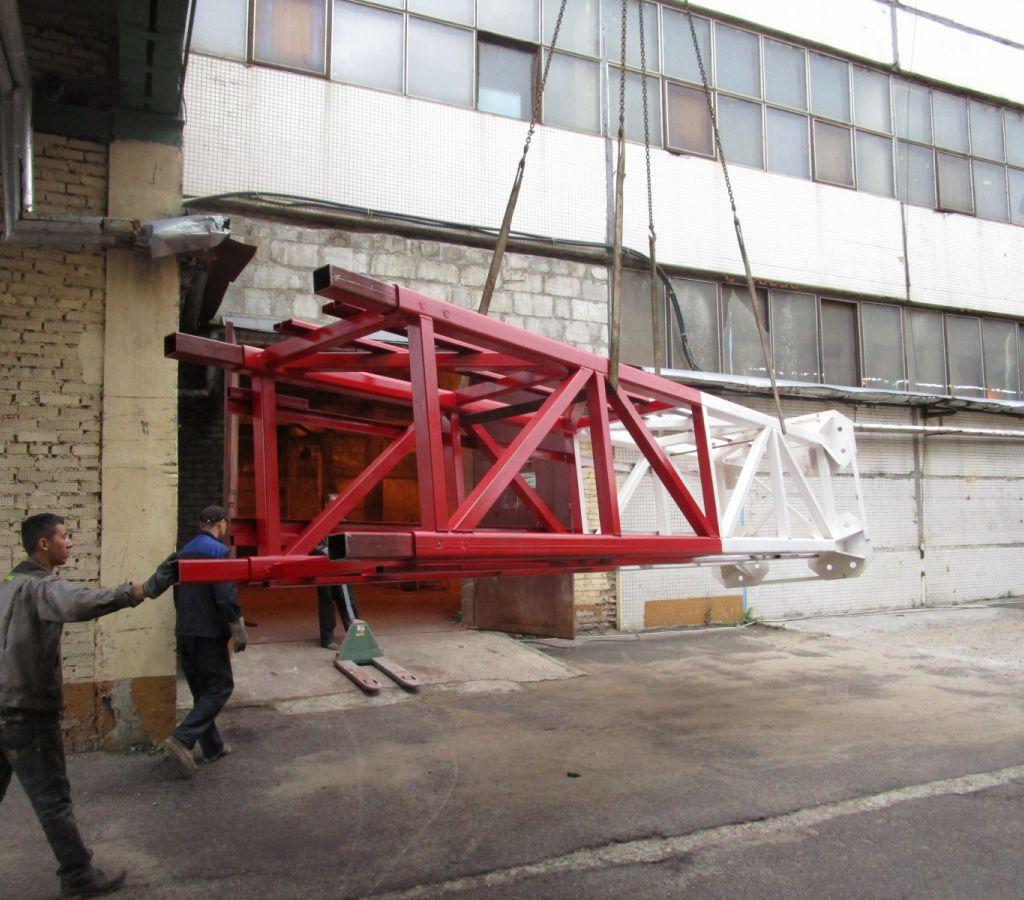

Процесс погрузки нижней секции вышки на автомобиль

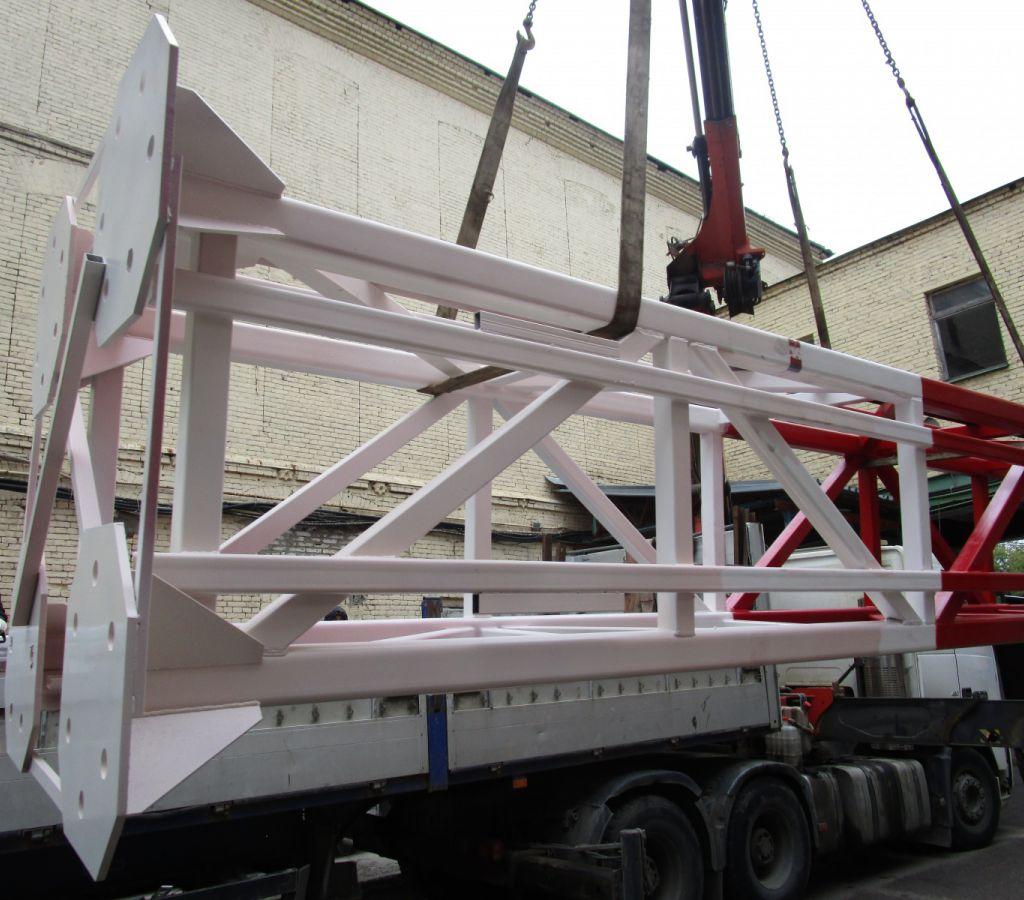

Т.к. осуществлялась контрольная сборка конструкции, грузили изделия с улицы манипулятором

Одна такая секция весит около 2,5 тонн

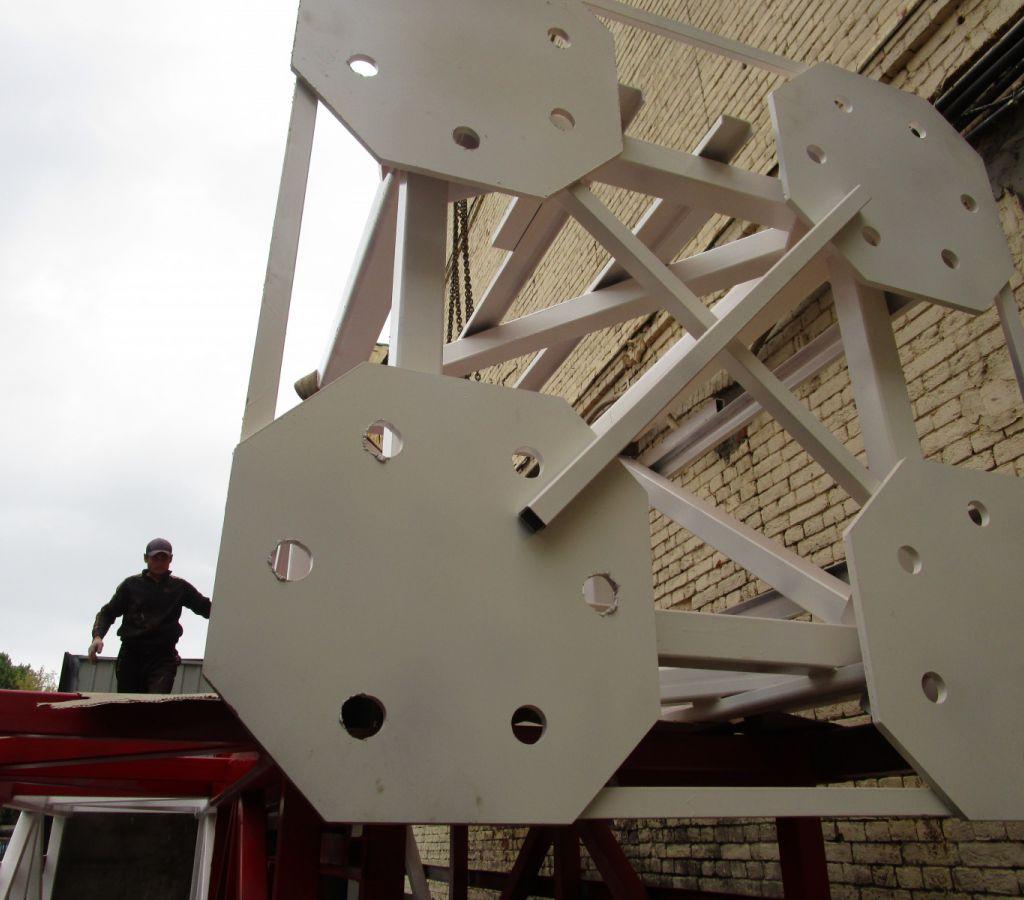

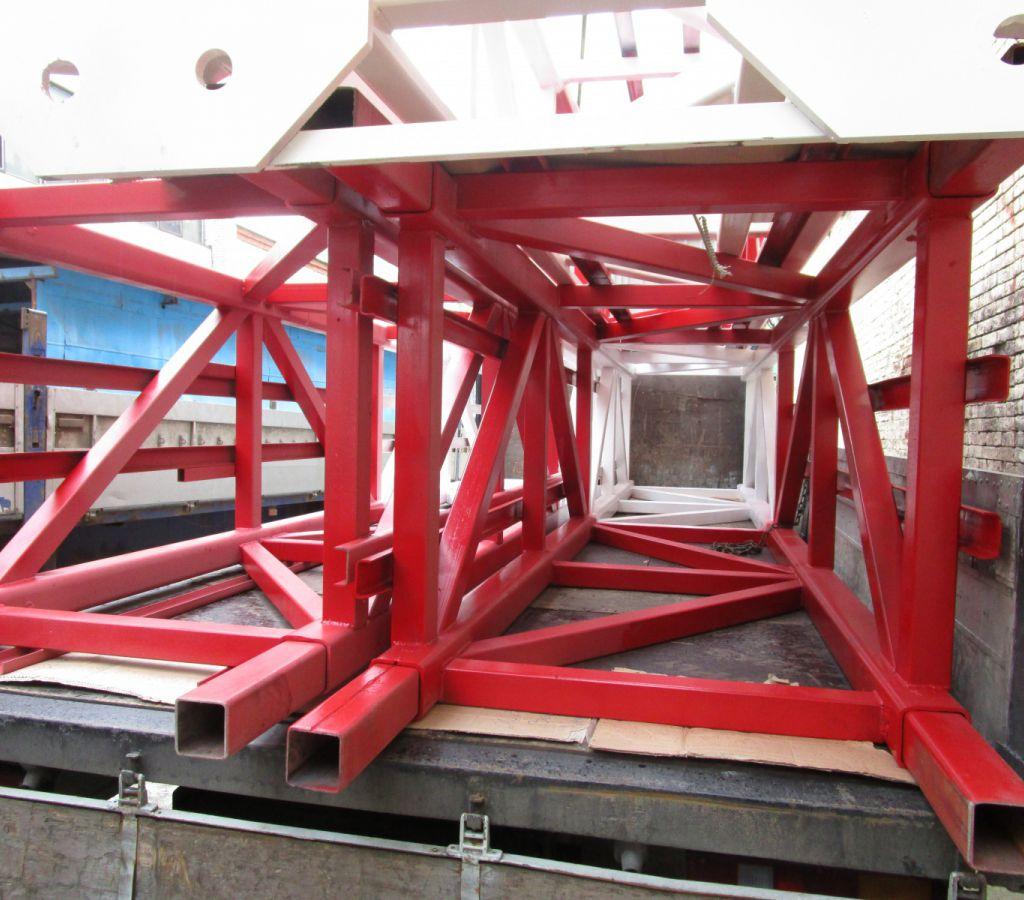

Внутрь угловых несущих труб вварены более маленькие, выполняющие роль штифтов для стыковки

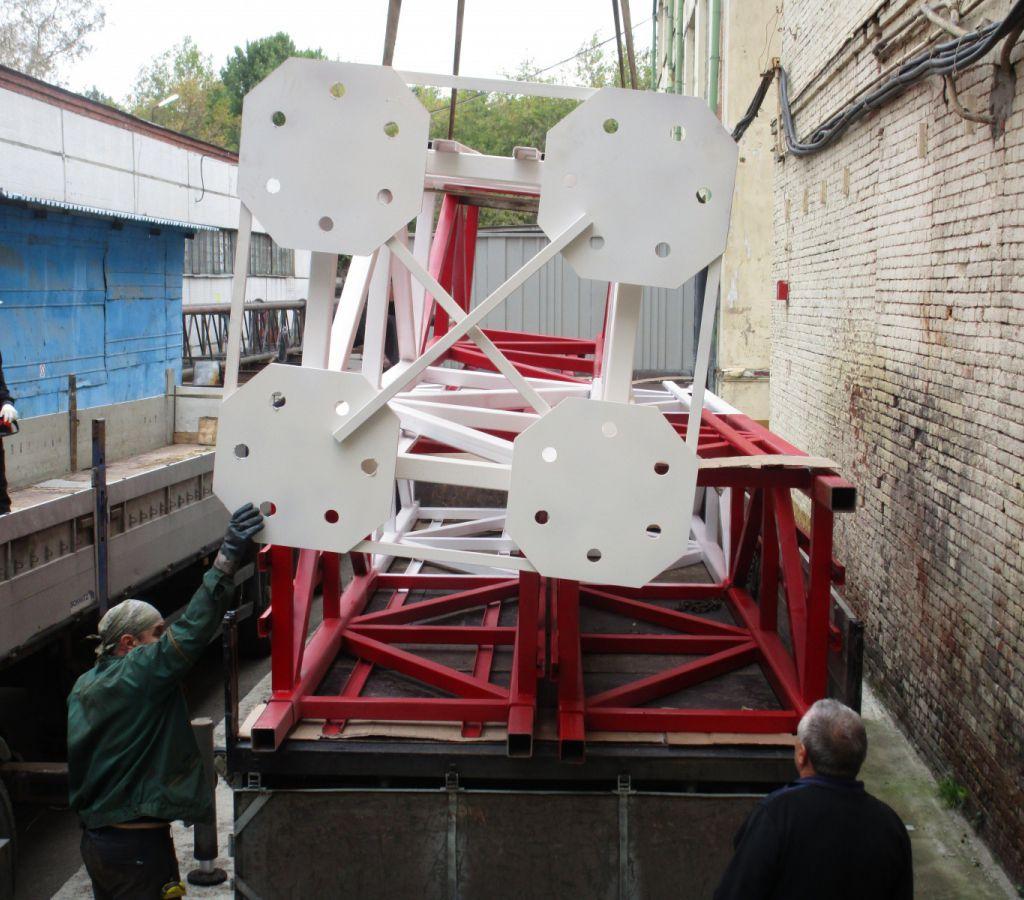

Фиксируем нижнюю секцию в кузове

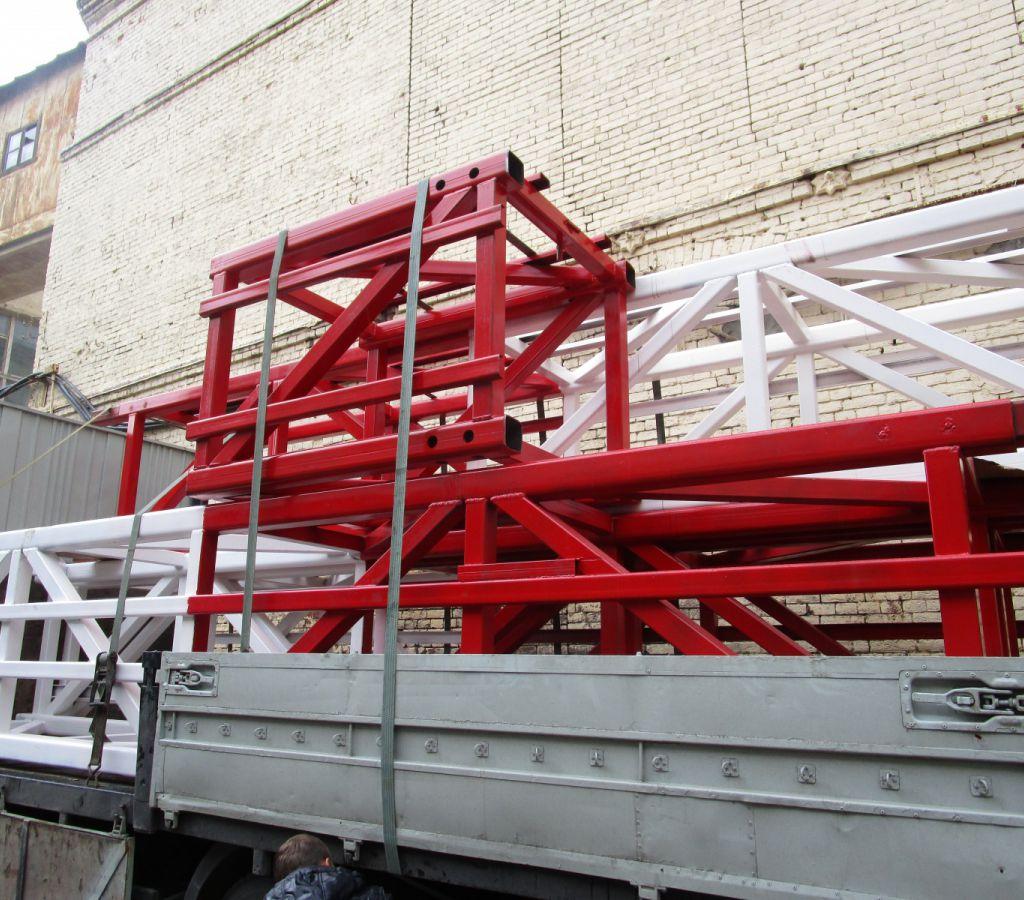

Под ней лежат 2 промежуточные секции

Временные трубы в основании будут сняты перед монтажом

Чтобы секции вышки не поцарапались, между всеми контактирующими поверхностями лежал картон

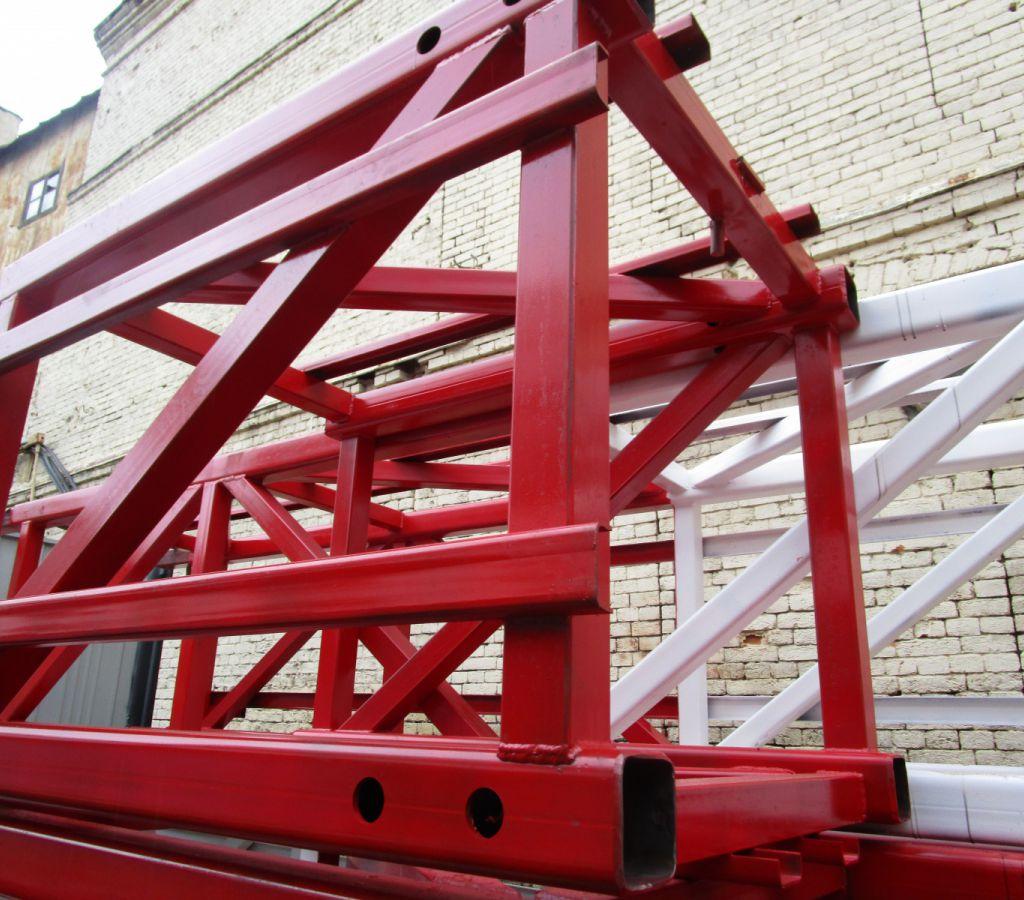

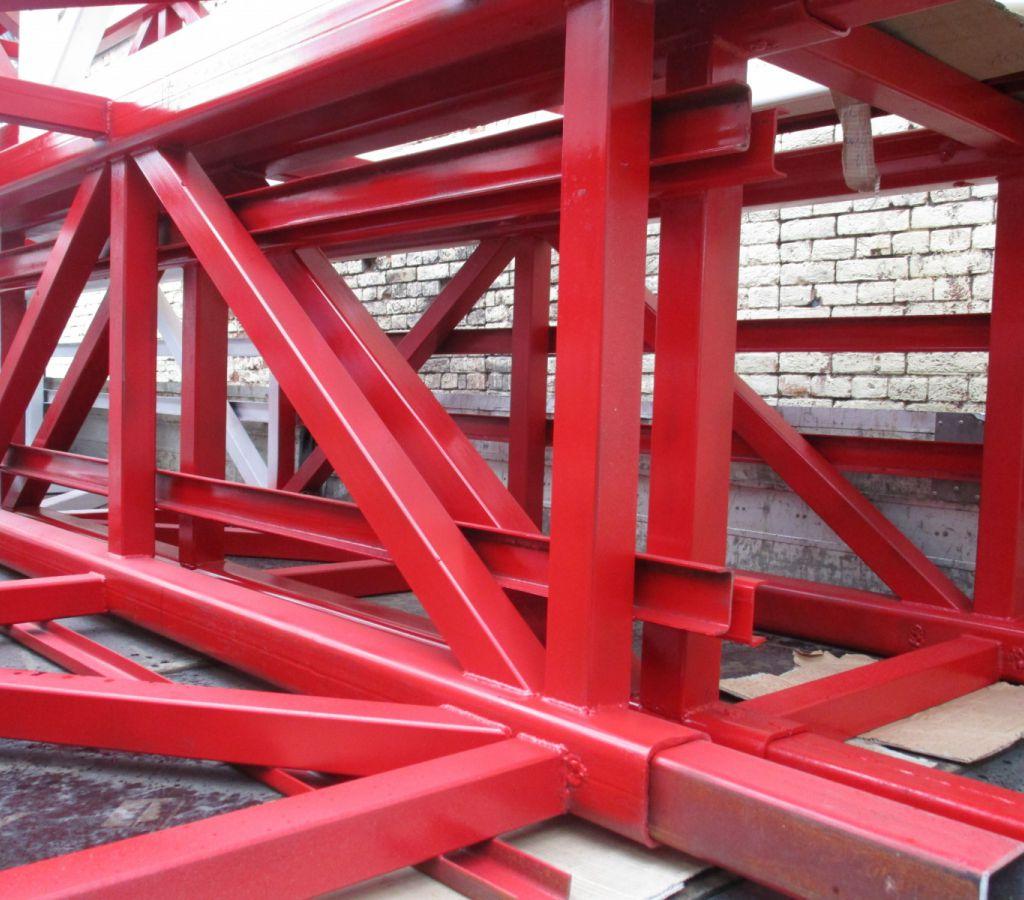

Стойки вышки выполнены из тяжелой квадратной трубы

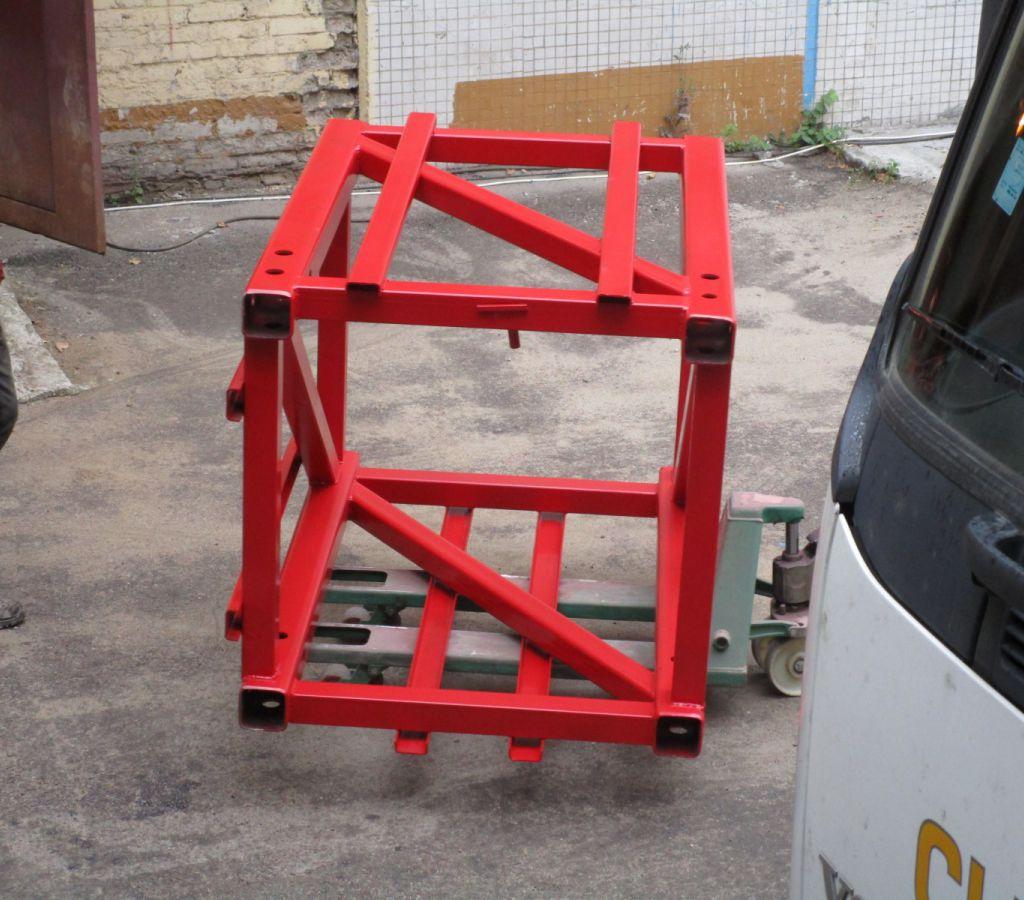

Самая верхняя, трехметровая, секция вышки

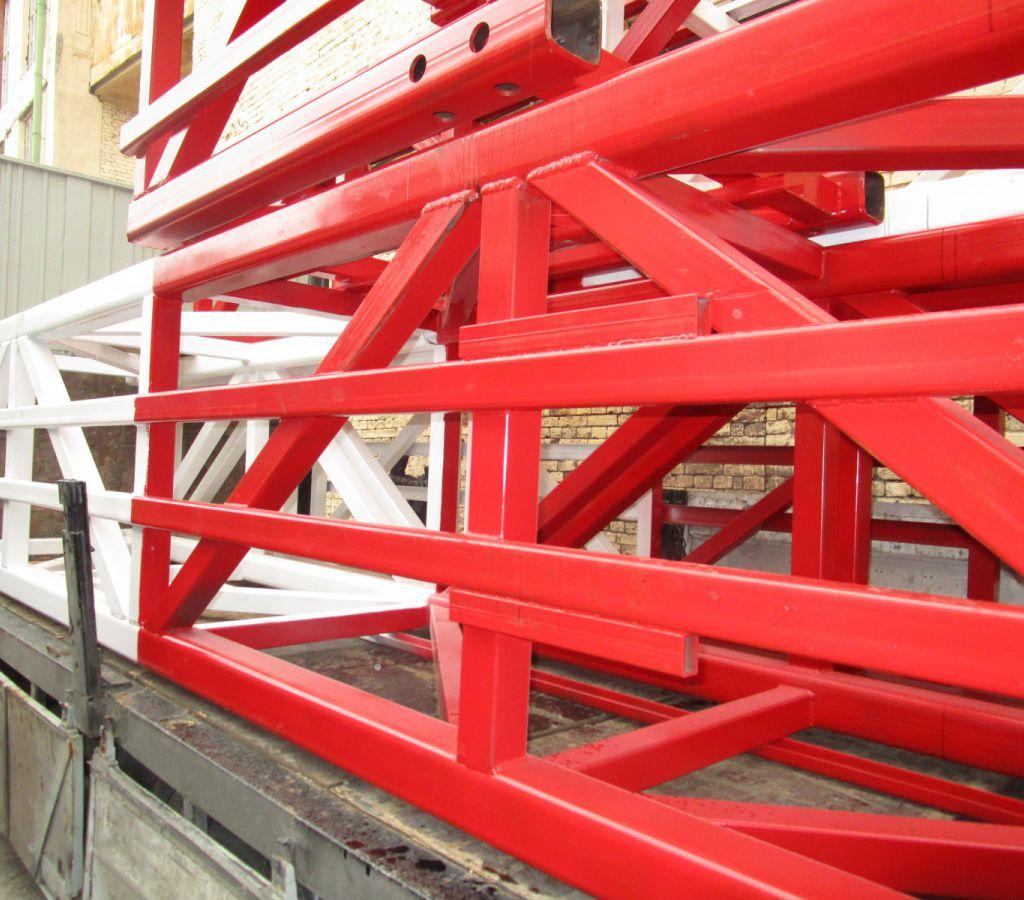

К наваренным гнутым швеллерам будут крепиться дымовыводящие каналы

Здесь, на верхней секции, они тоже видны

Фиксируем

Общая масса всей конструкции - 8,5 метров

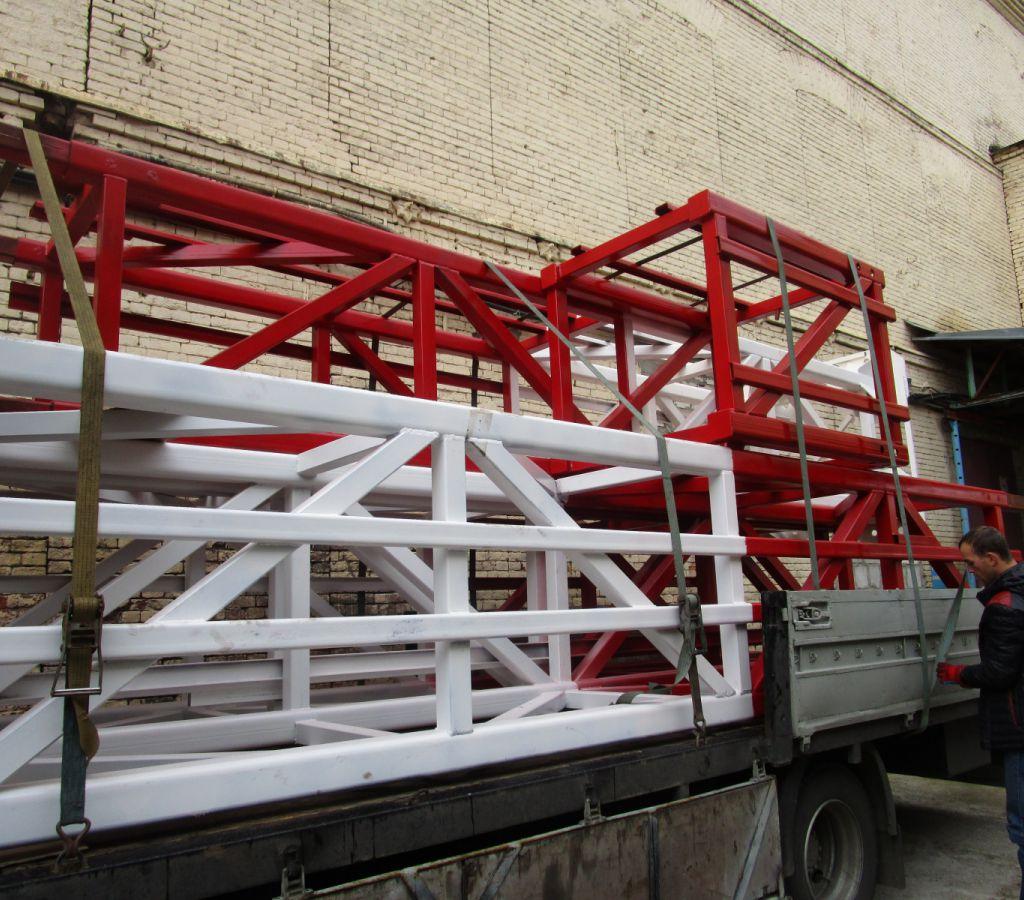

Секции вышки выкрашены в 2 цвета: красный и белый

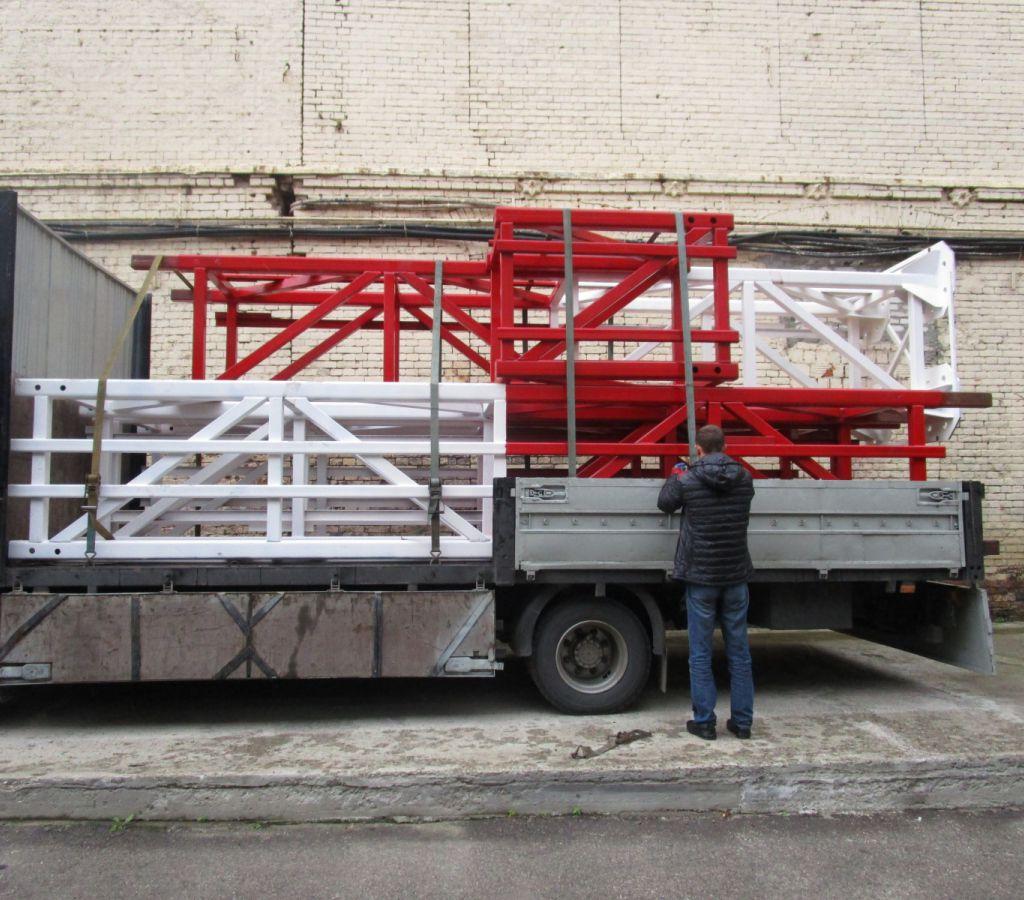

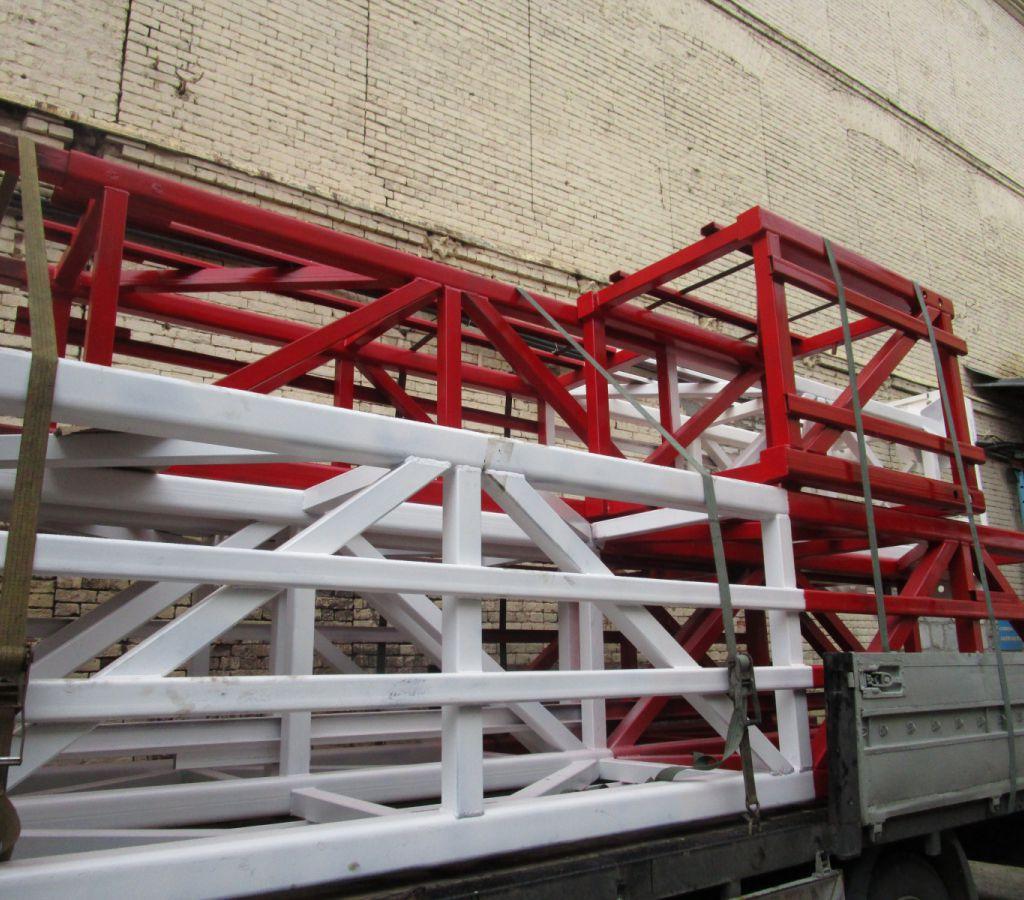

Фиксация секций перед отправкой на место монтажа

Нужна похожая конструкция? Оставьте заявку, и мы оперативно с вами свяжемся, чтобы обсудить детали.

Как соединяются секции вышки между собой?

В угловые стойки одной секции вварены профильные трубы меньшего размера, которые играют роль штифтов. Они входят в полость стоек следующей секции, обеспечивая жесткую, точную и быструю стыковку.

Почему вышка окрашена в красный и белый цвета?

Красно-белая окраска является стандартным требованием промышленных и авиационных норм безопасности для высотных сооружений (от 40 метров), чтобы сделать их хорошо заметными для воздушного транспорта.

Из каких материалов собрана конструкция?

Угловые несущие стойки выполнены из мощных профильных труб большого сечения, а поперечные и наклонные связи — из квадратных труб меньшего размера, что обеспечивает оптимальное соотношение веса, прочности и ветровой нагрузки.
