Балки и колонны для обустройства перекрытия

Задача: Изготовить 28 тонн несущих металлоконструкций для капитальной реконструкции производственного перекрытия: балки из двутавра №30, колонны из №35 и фасонные элементы из листов толщиной от 6 до 25 мм — включая опорные пластины, рёбра жёсткости и крепёжные узлы.

Данные металлоконструкции предназначены для обустройства перекрытия в производственном помещении (в рамках его капитальной реконструкции).Несущие балки были выполнены из 30-го двутавра, а колонны - из 35-го. Для изготовления фасонных элементов использовались листы самой разной толщины. Так, для ребер применялись листы толщиной 6 и 8 мм, промежуточные крепежные пластины выполнены из 10ки и 12ки, опорные пластины колонн - 16, а основания колонн и балок вырезались из листа t=25 мм.

Результат: Полный комплект балок и колонн готов к монтажу — конструкции соответствуют проектным нагрузкам, обеспечивают надёжность перекрытия и полностью подготовлены к установке в условиях промышленного объекта.

Детали проекта

Толщина листов - от 6 до 25 мм
Вес металлоконструкций - 28 тонн

Вам будет интересно посмотреть

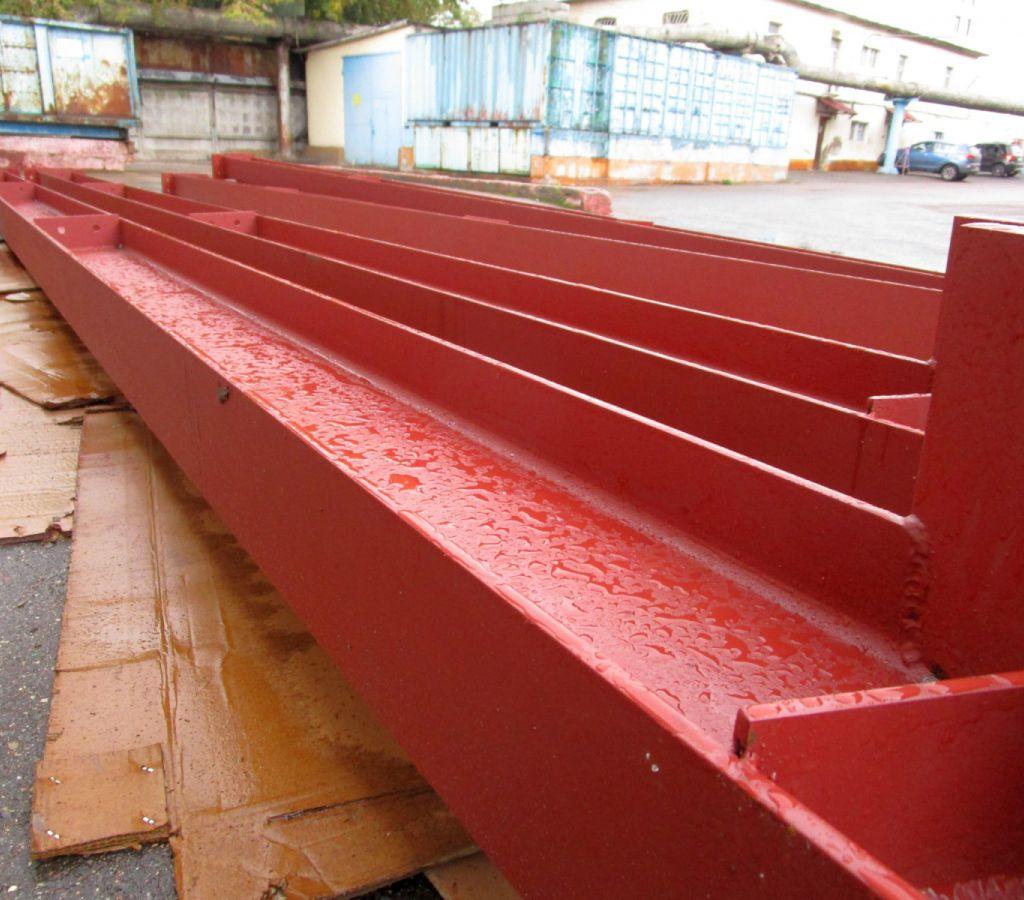

Балки использовались для реконструкции перекрытия в цеху

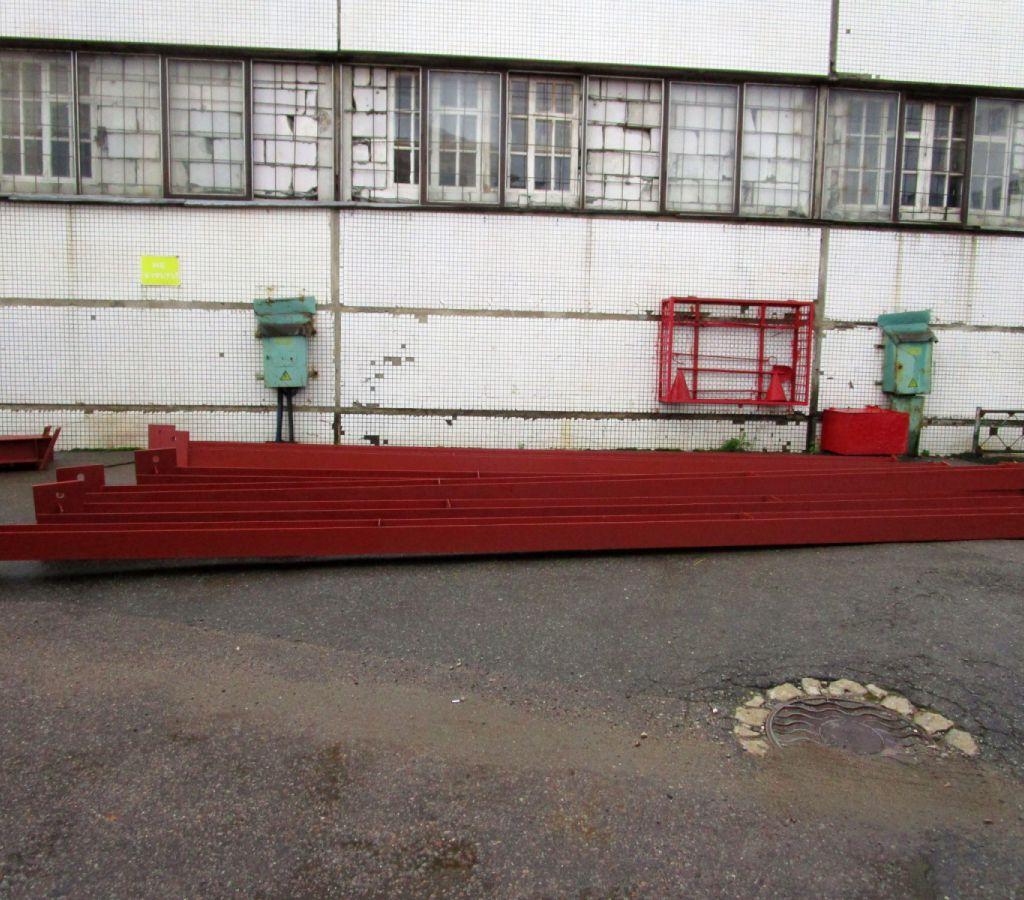

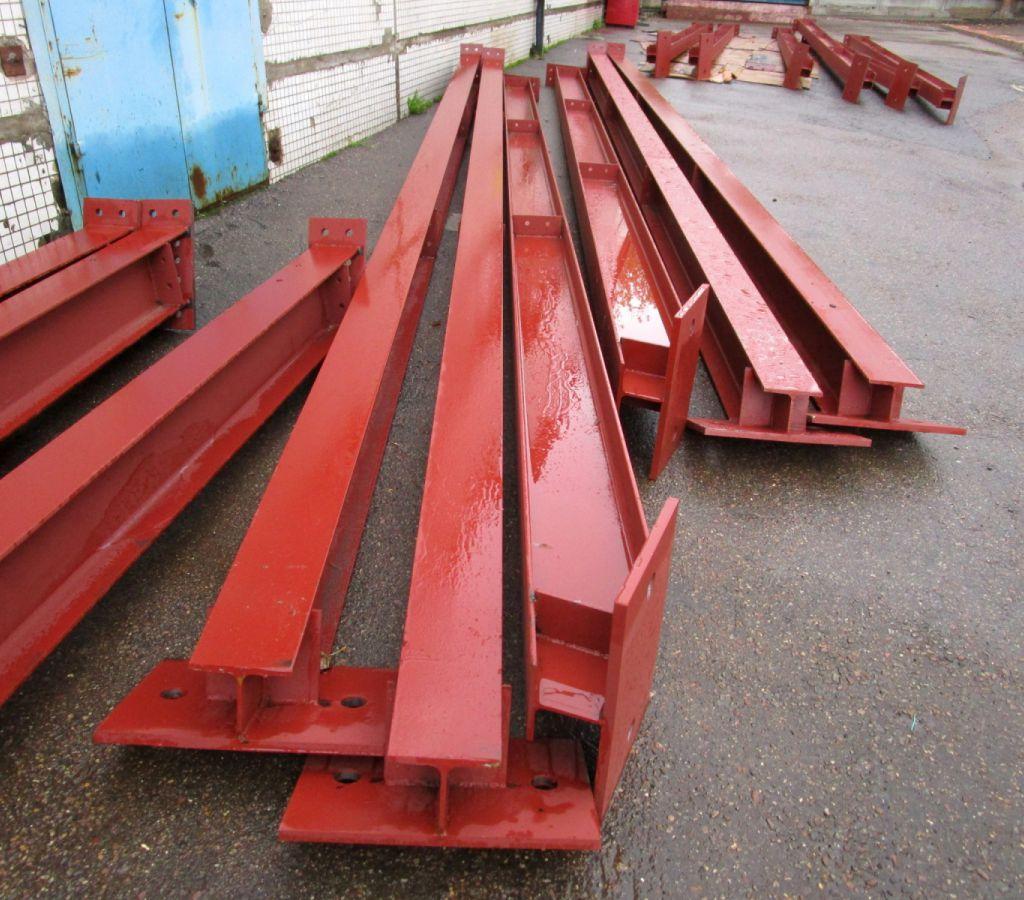

Изделия покрывались красно-коричневым грунтом

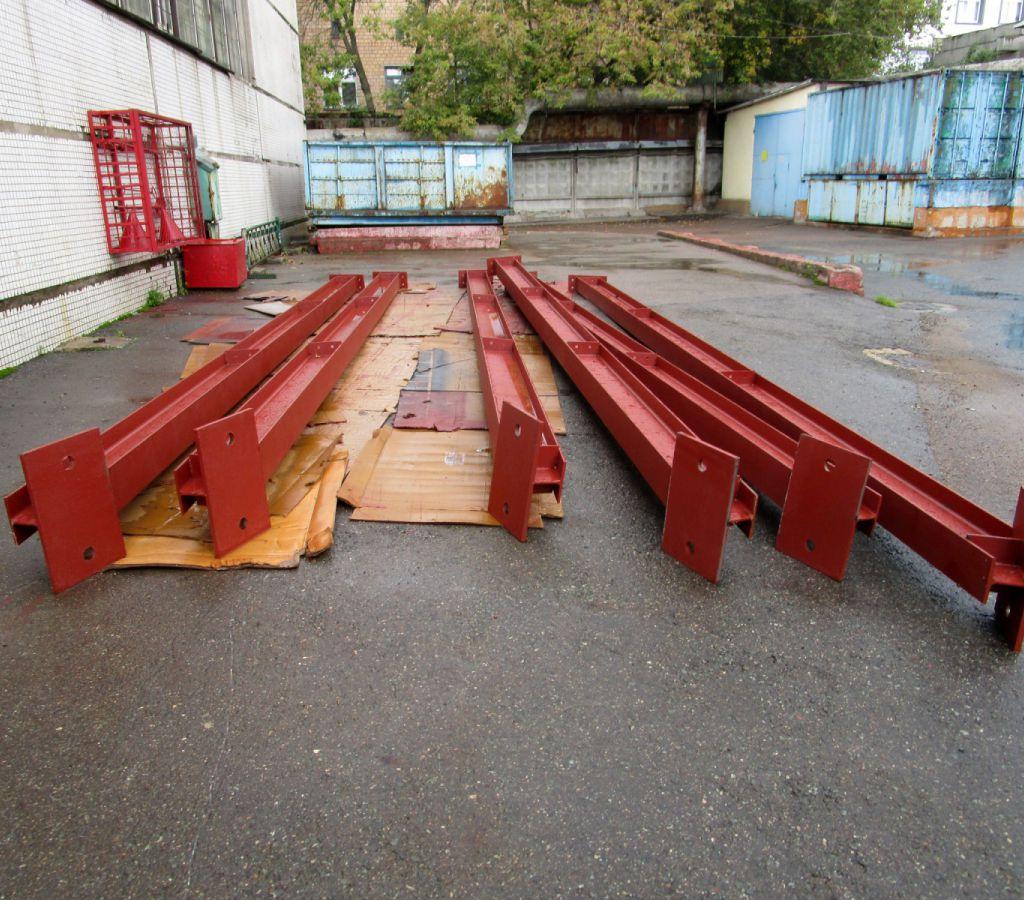

Балки были достаточно длинными - 10-11 метров

Всего было изготовлено 40 балок различного размера

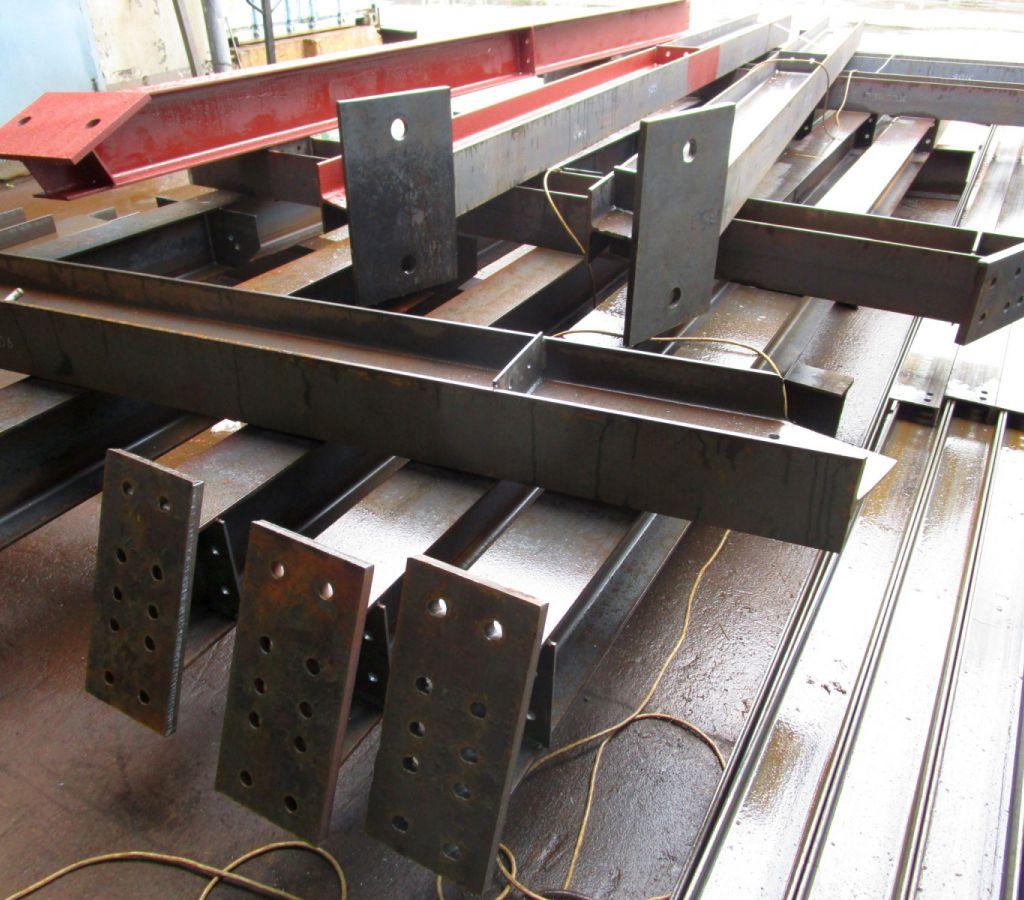

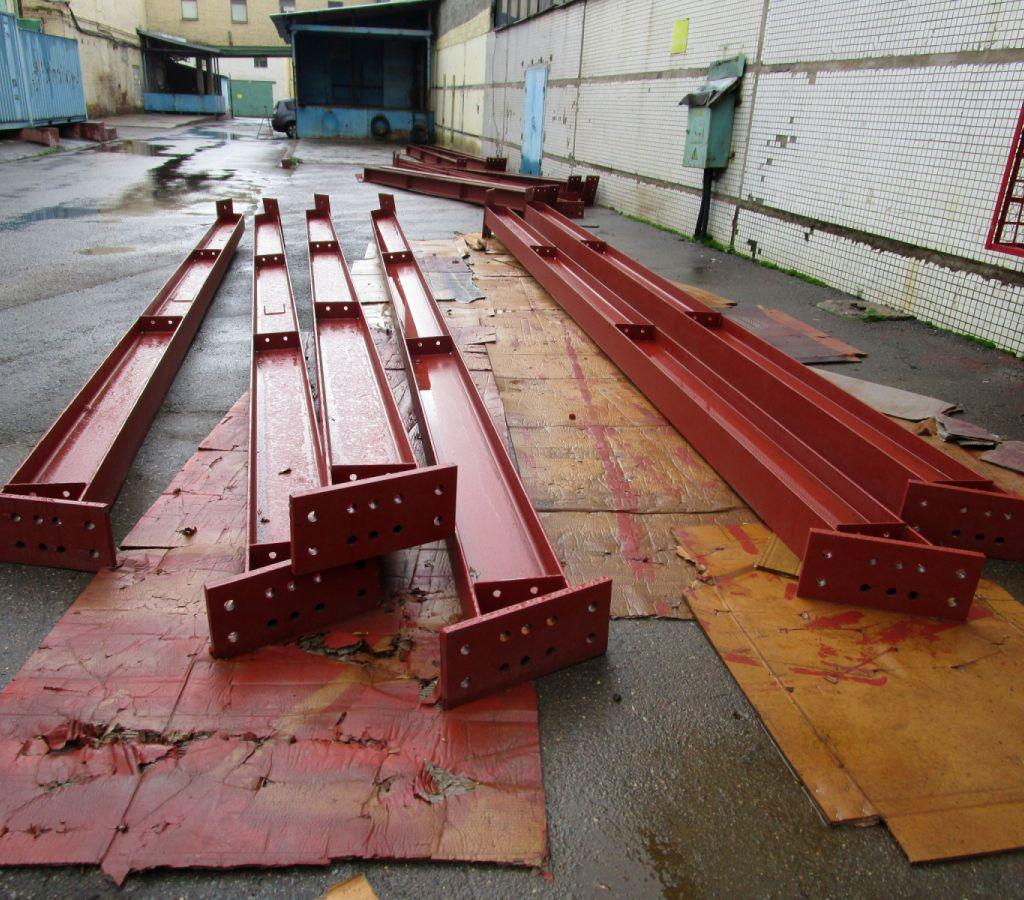

Тяжелые балки перекрытия с двух сторон имели различные опорные пластины

На одной стороне были широкие пластины с двумя крупными отверстиями

С другой же стороны пластины были уже и имели 10 небольших отверстий

Оба вида пластин вырезались из листа t=25 мм

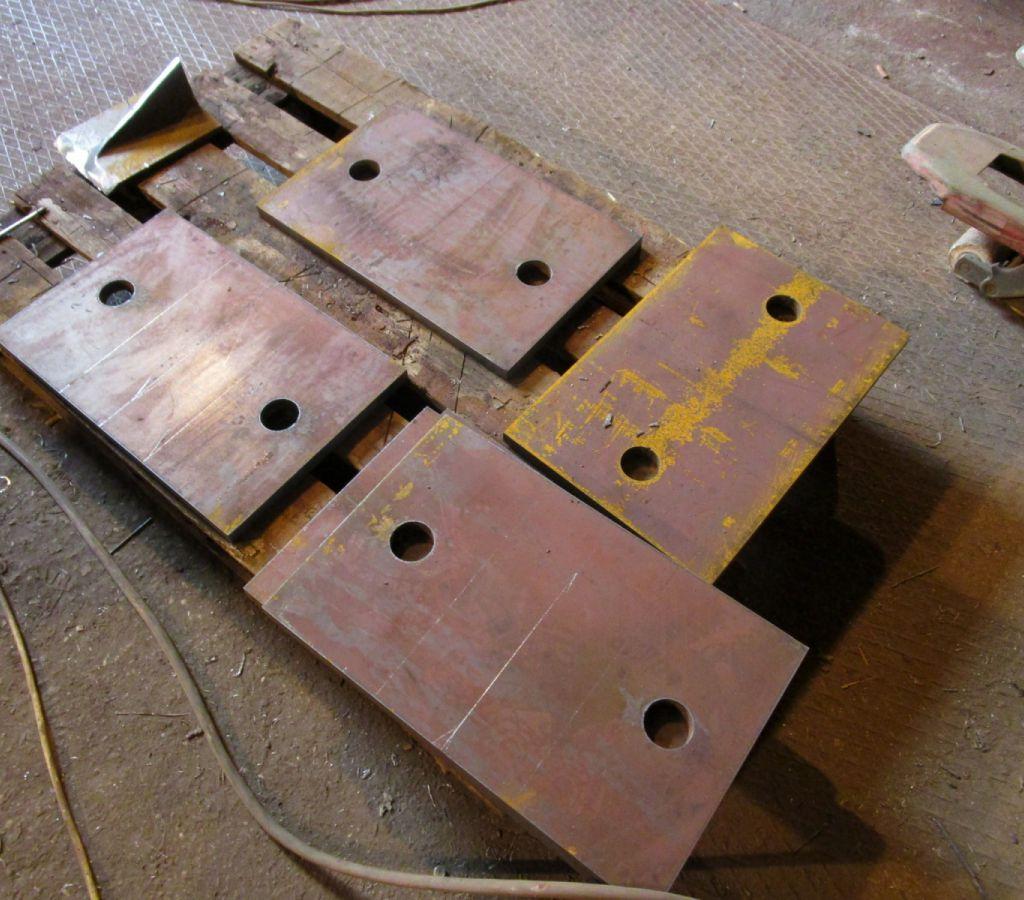

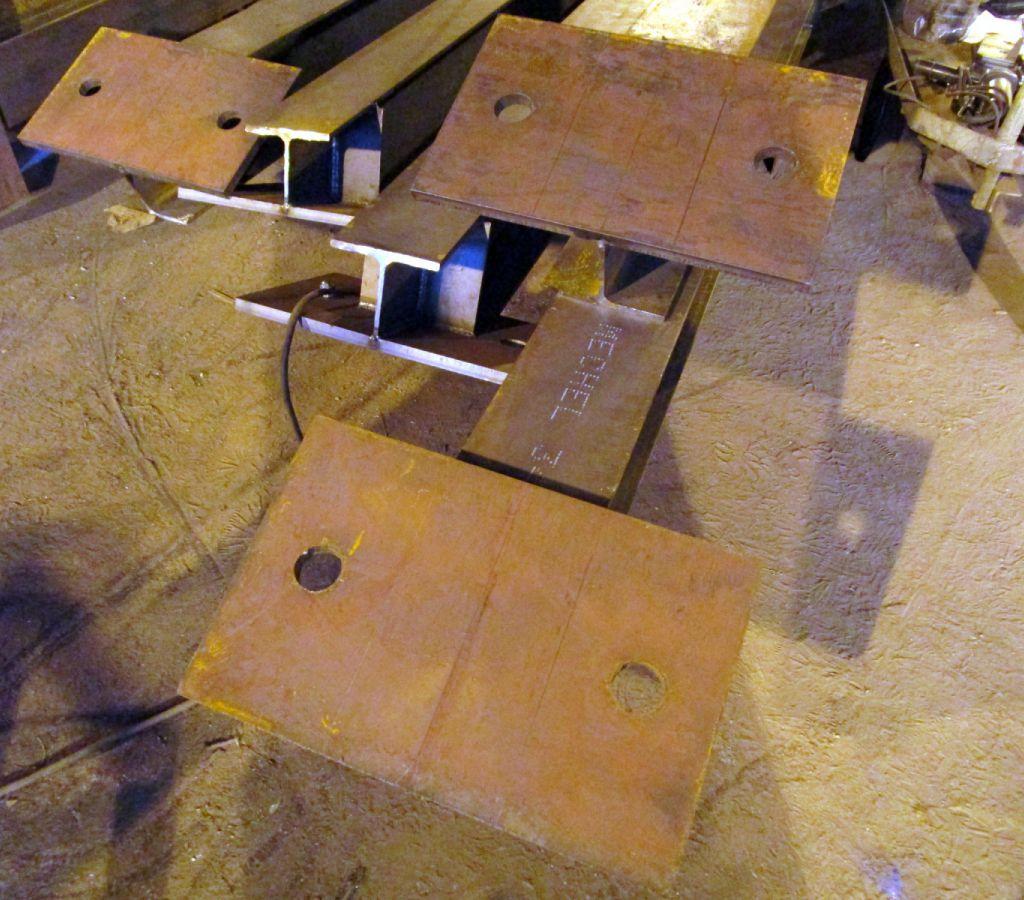

Фасонные пластины для балок с двумя отверстиями

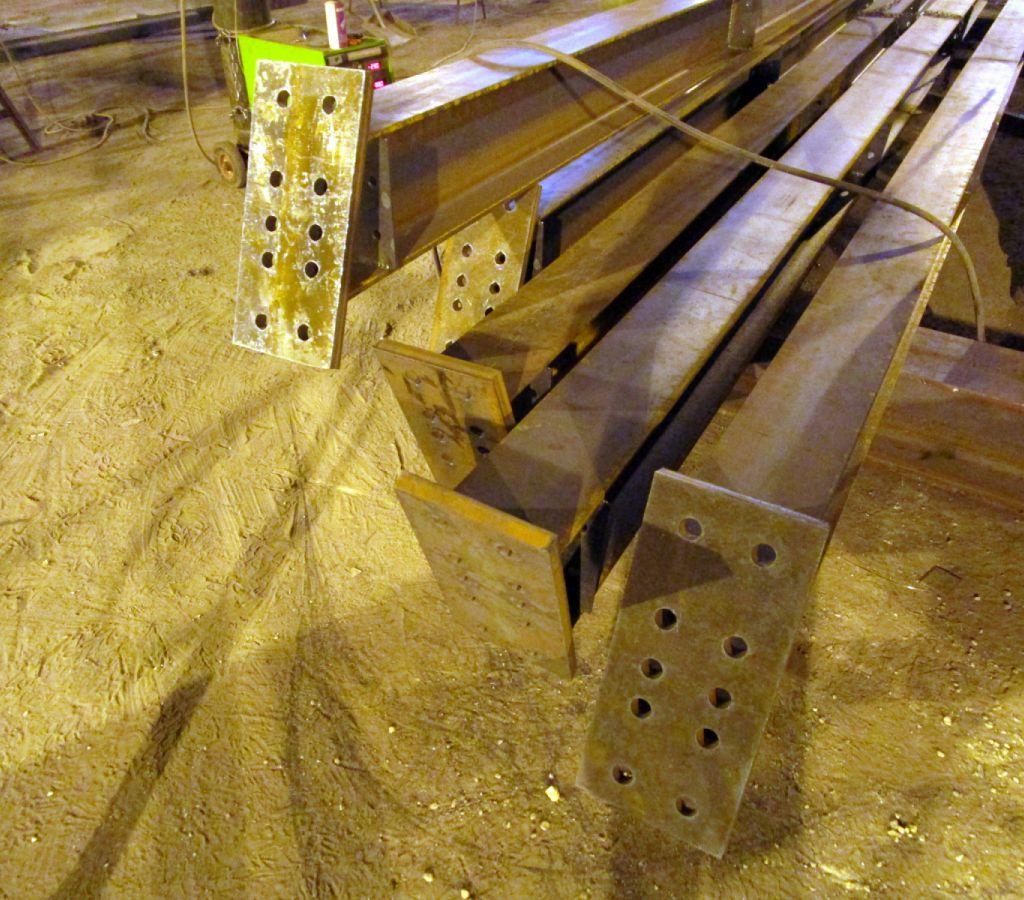

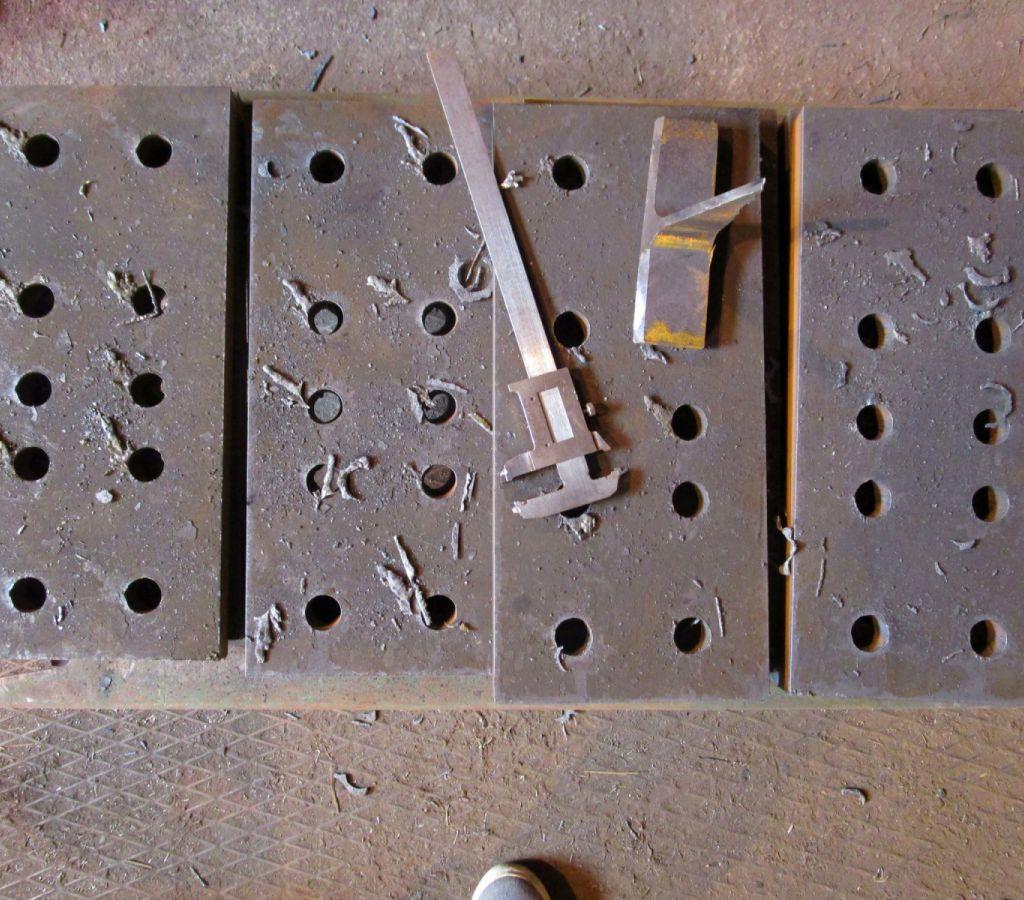

Фасонные пластины для балок с десятью отверстиями

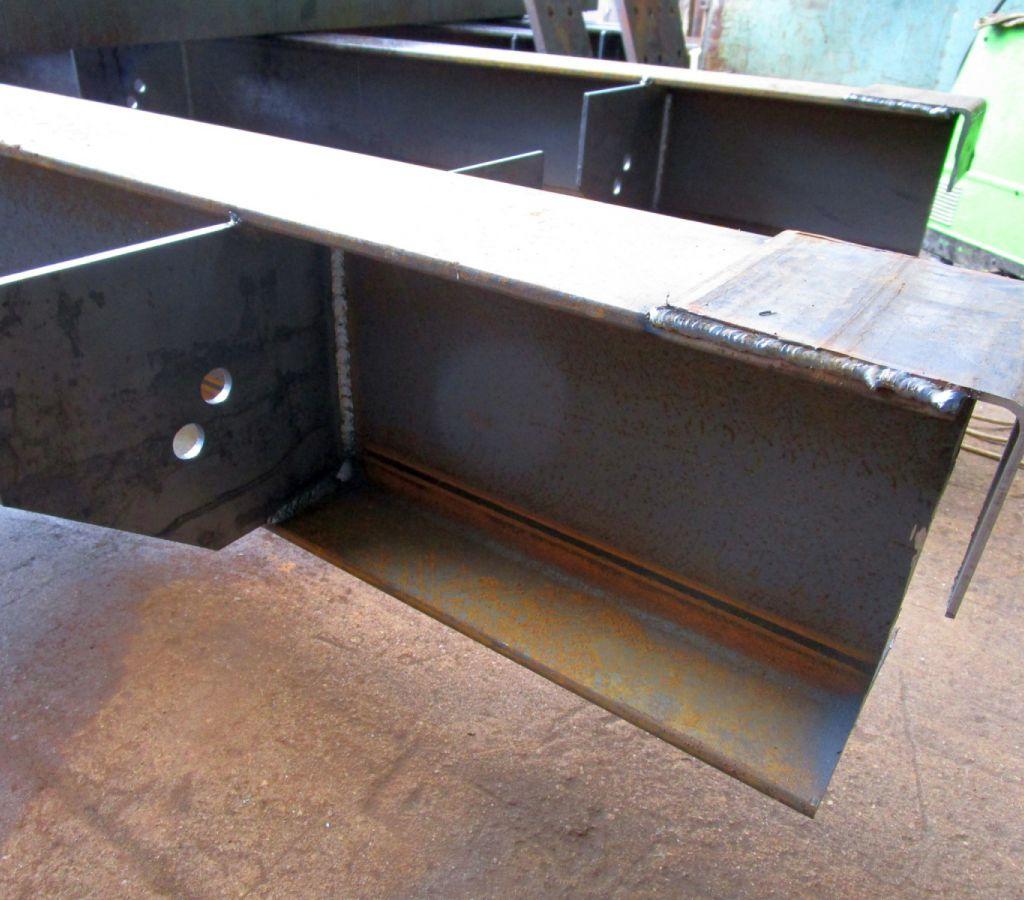

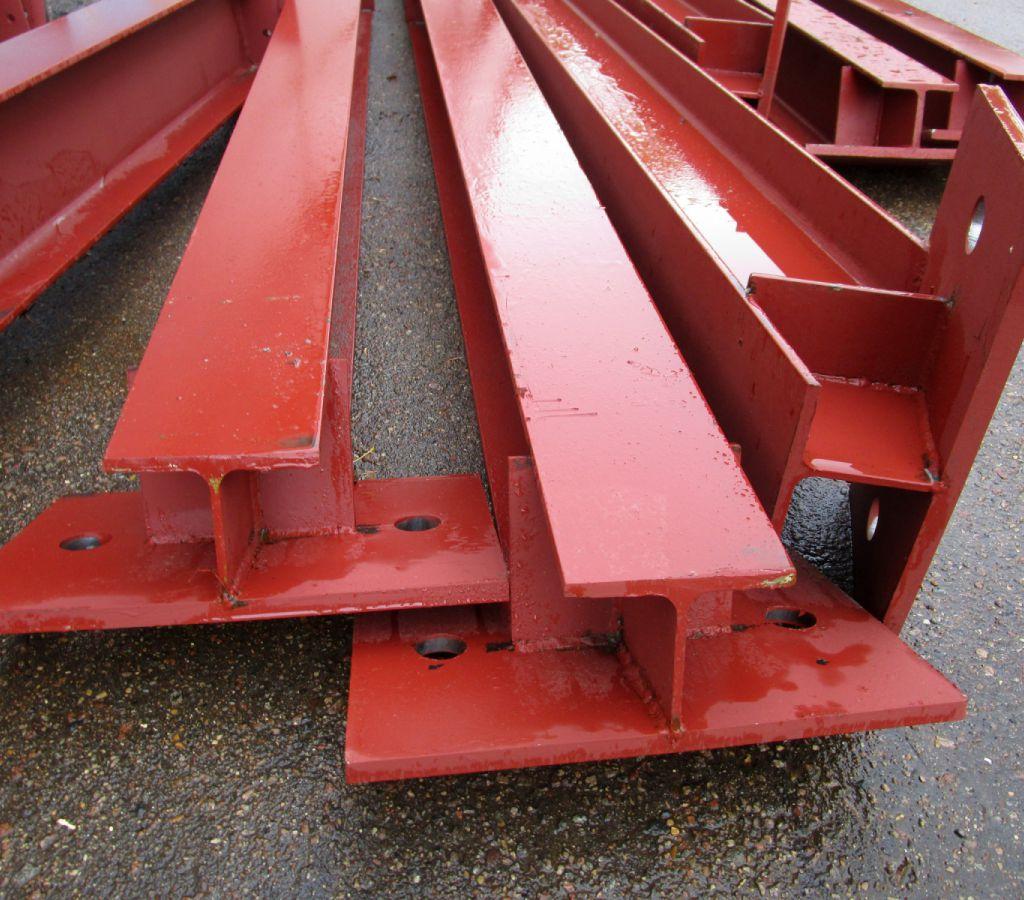

В приваренном виде это выглядело так

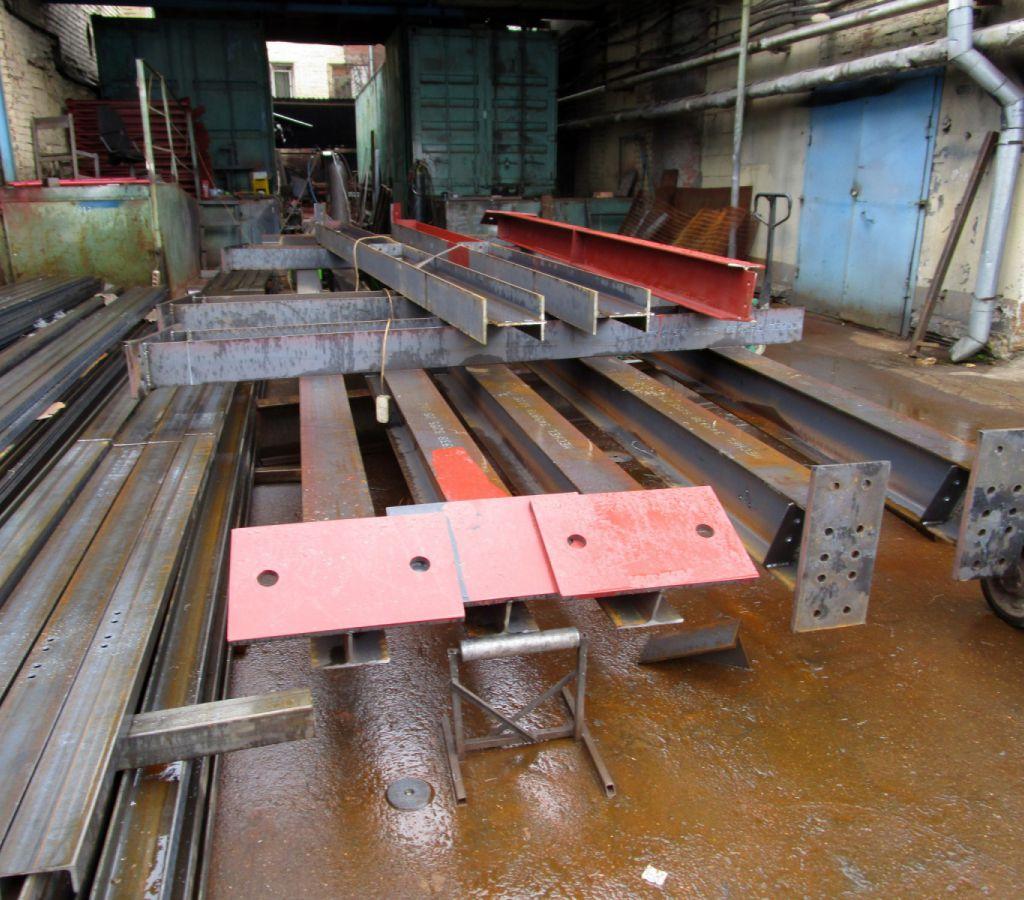

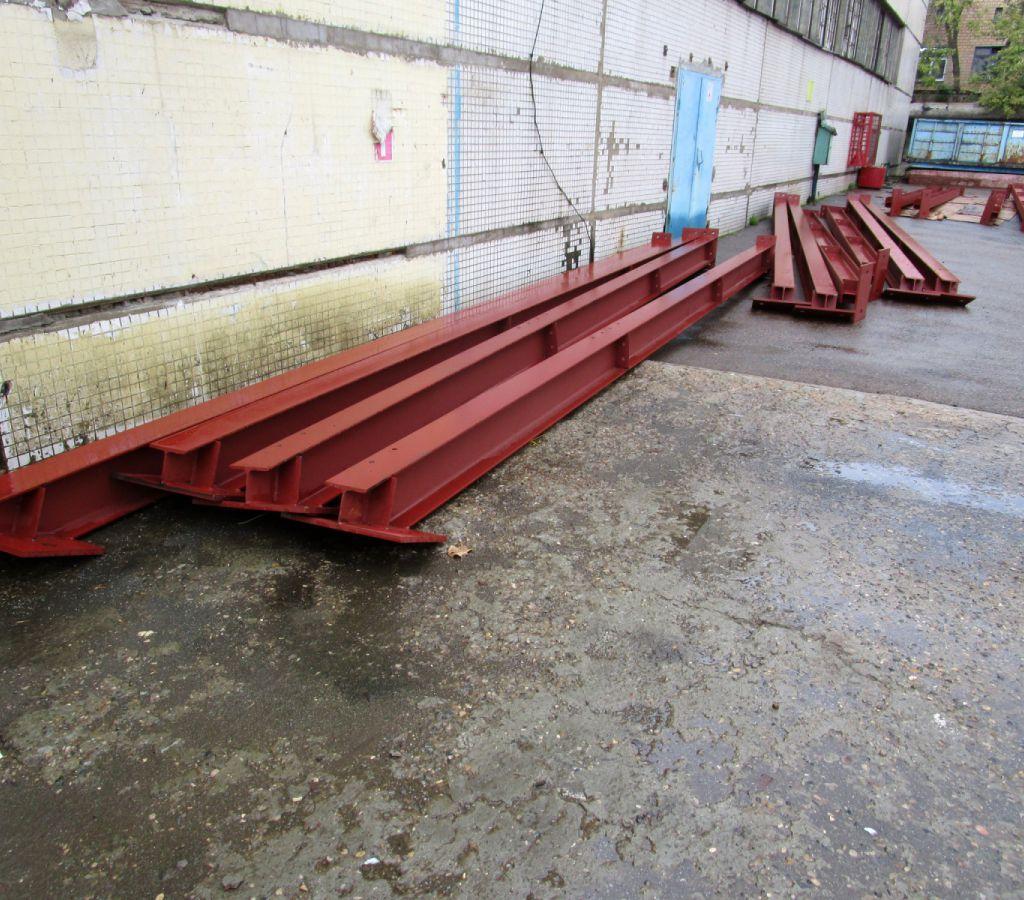

Тут изделия ожидают очереди на покраску

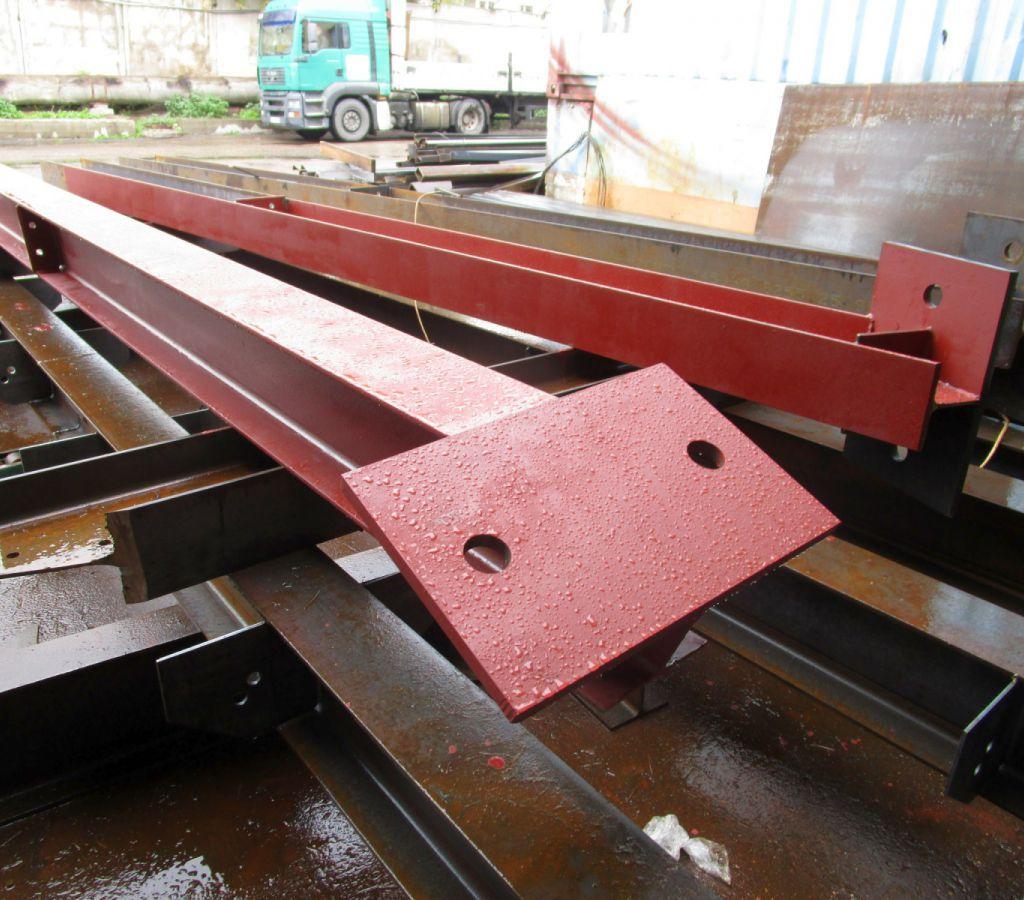

Внезапно пошел дождь, пришлось отложить покрасочные работы

Оголовок колонны

А это пятки опорных колонн
