Дата сдачи: 31.03.2021

Сварные кронштейны в порошковом покрытии

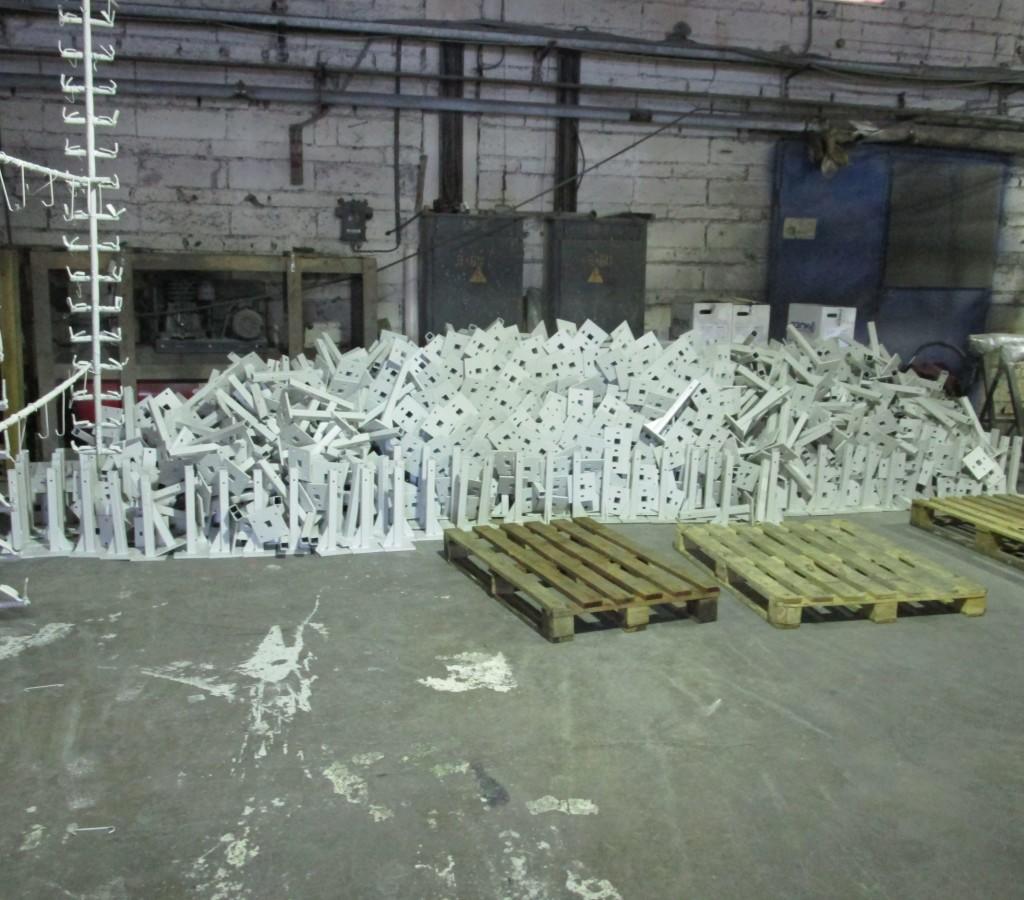

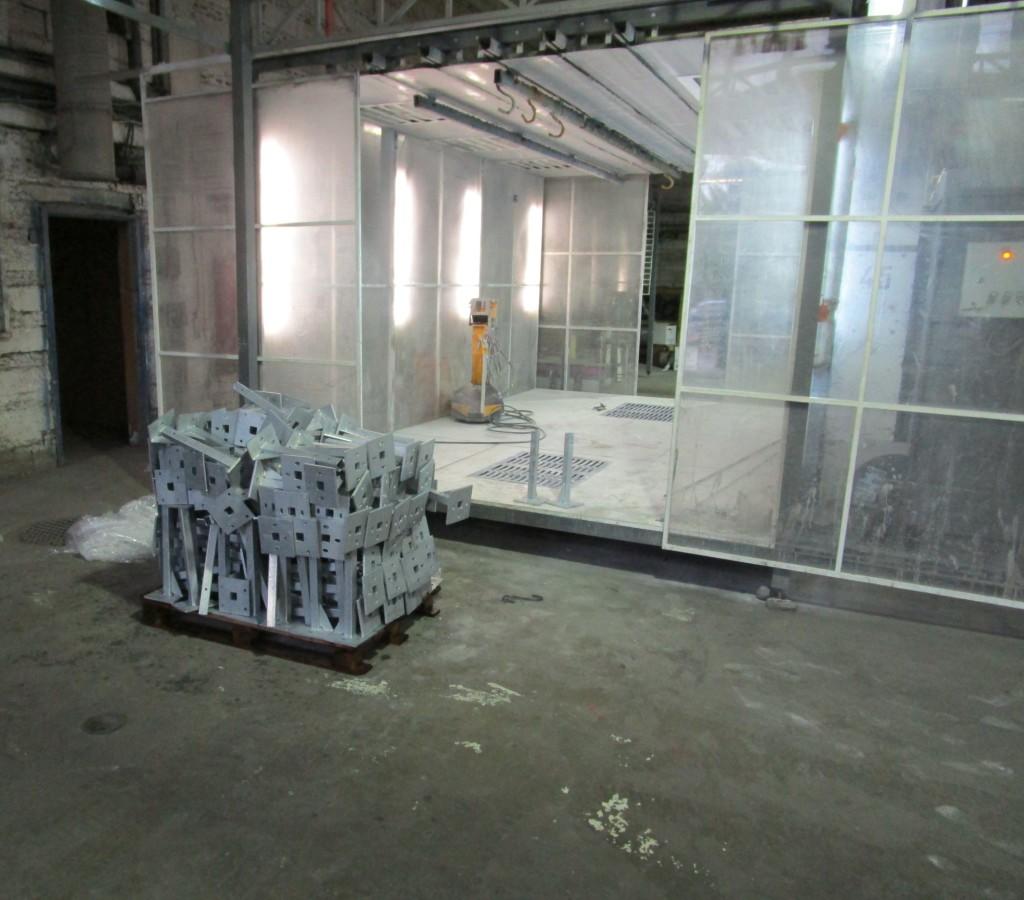

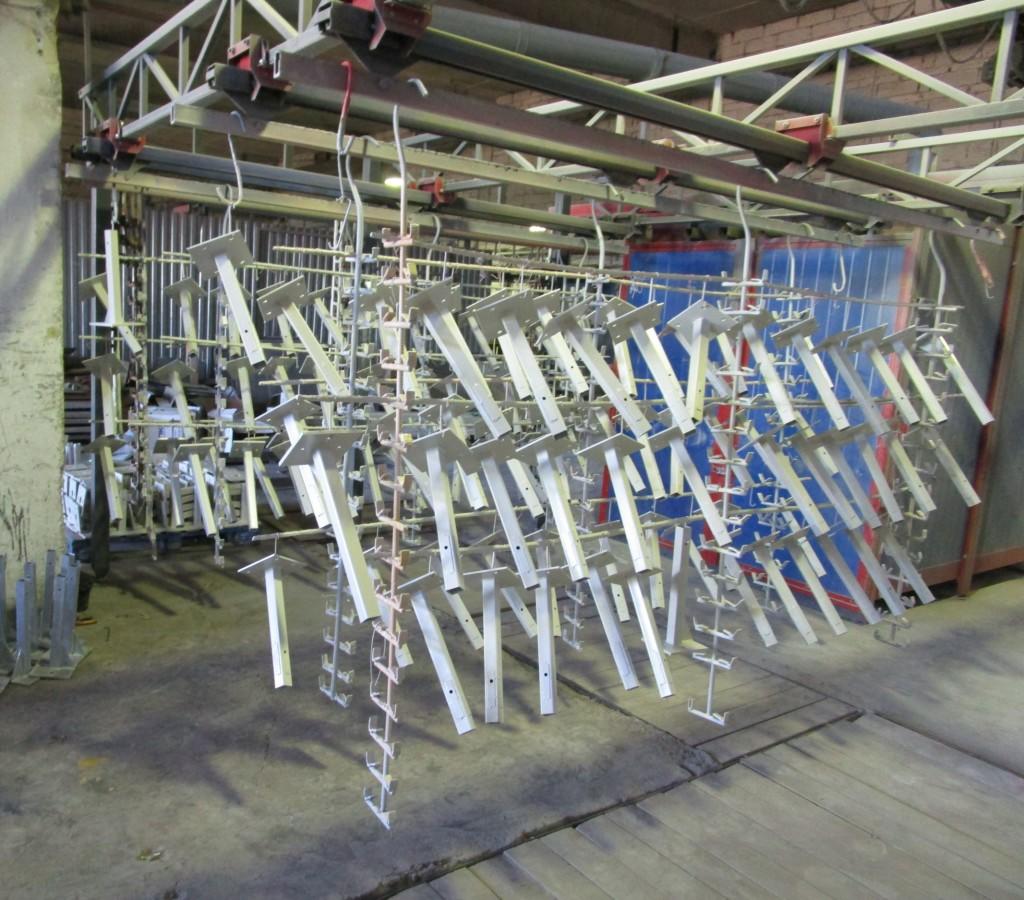

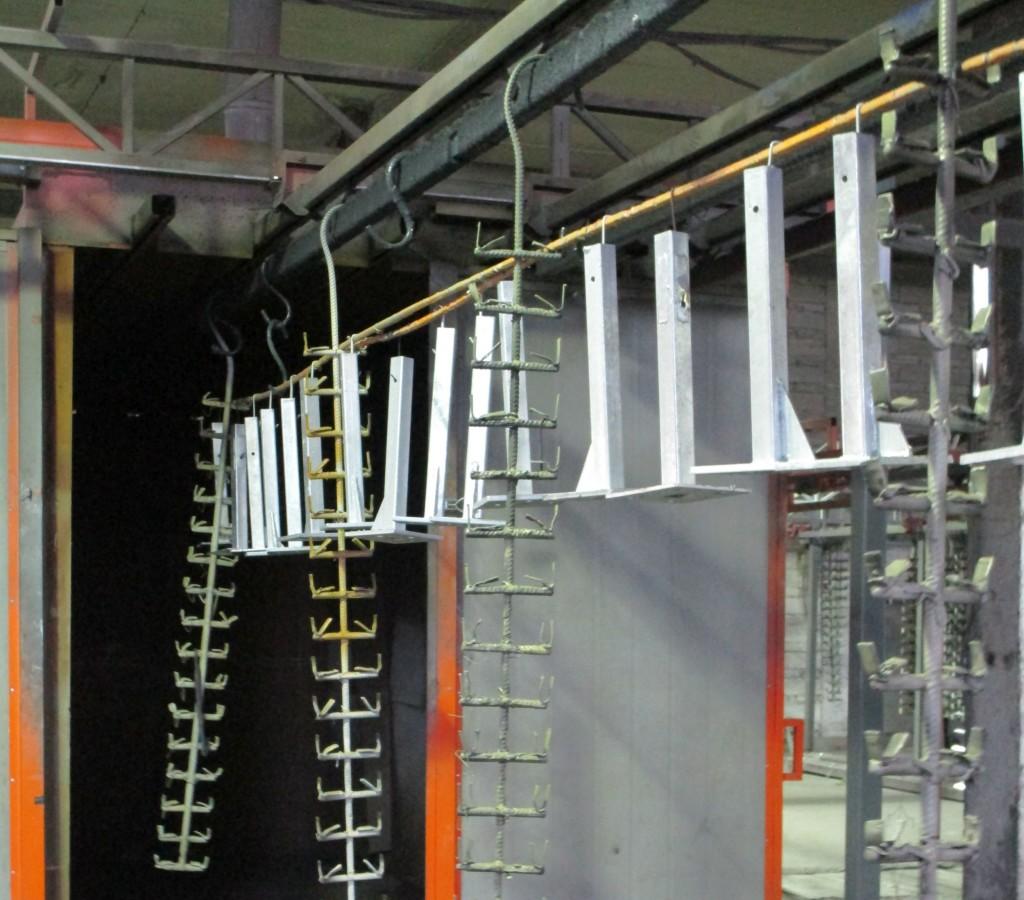

Достаточно простые по конструктиву, но очень ответственные в плане качества сварные стальные кронштейны. Требовалось обеспечить особо высокую коррозионную стойкость изделий, поэтому они после обварки тщательно защищались, отправлялись в горячий цинк, а после покрывались порошком. Такой защитный слой надежно защитит кронштейны от ржавчины даже в условиях когда они будут эксплуатироваться не в самых благоприятных условиях окружающей среды.

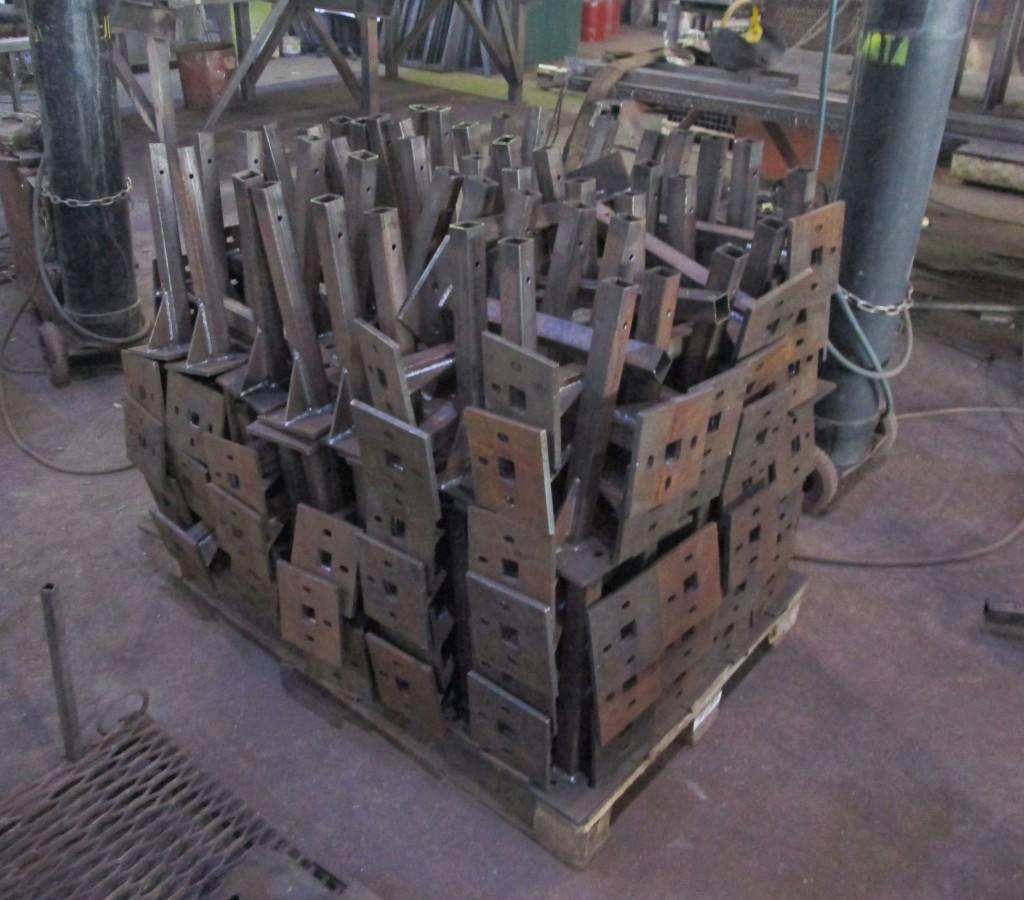

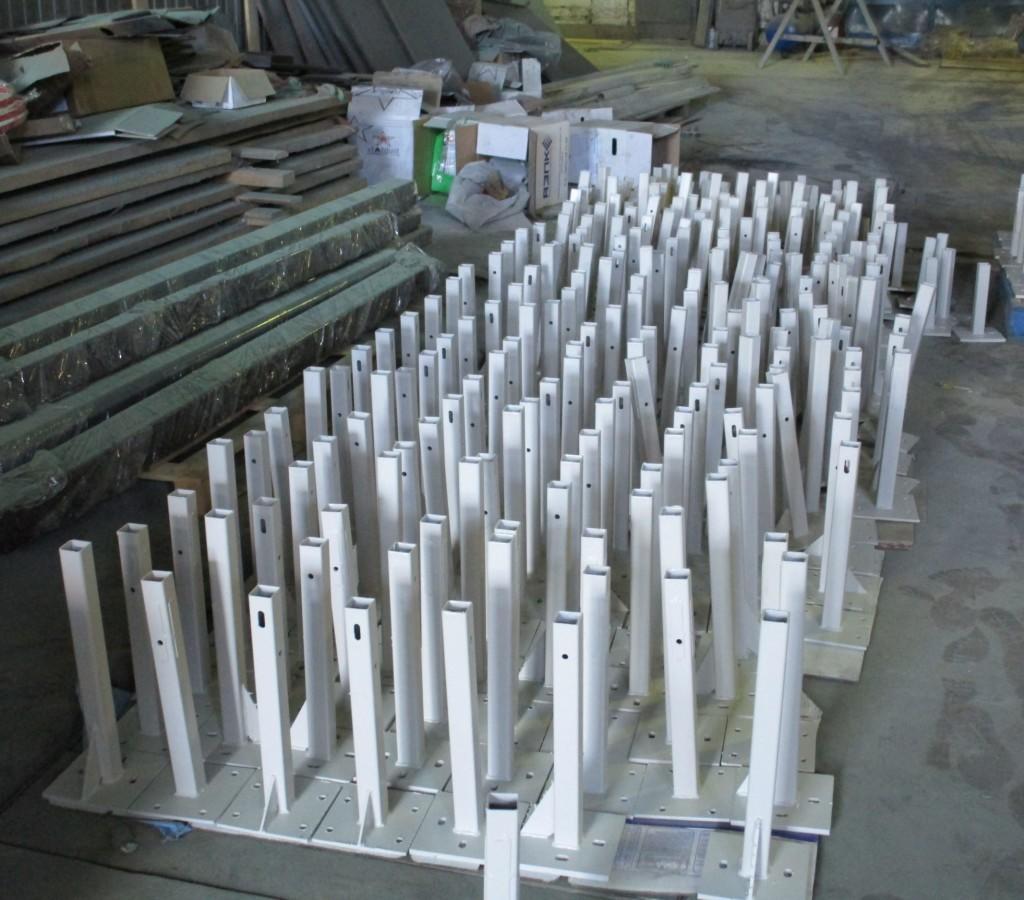

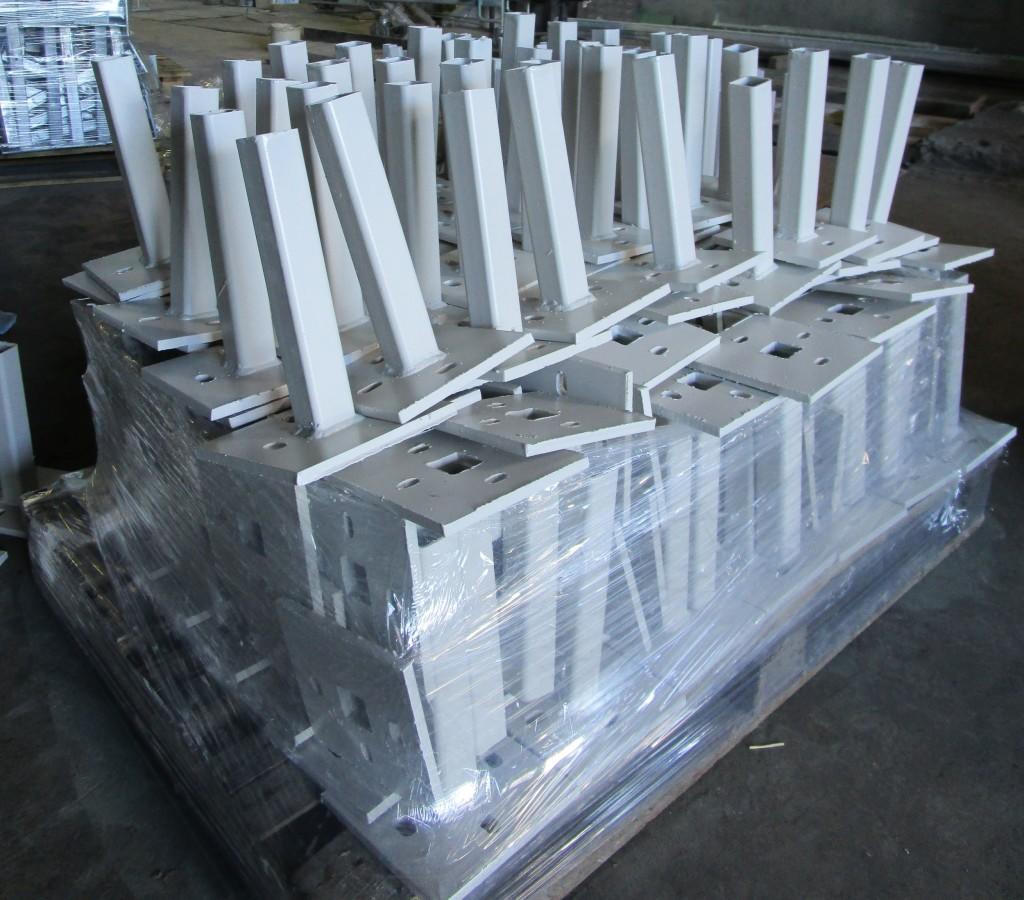

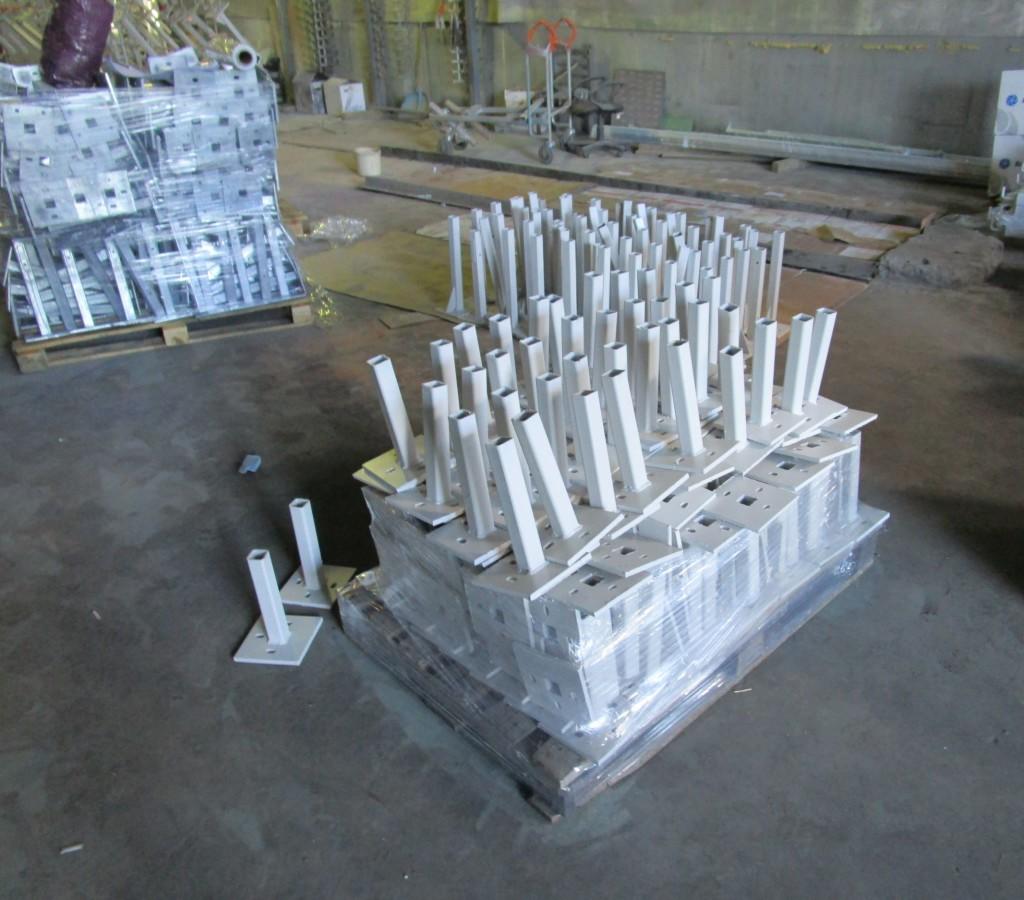

Конструктивно кронштейны состоят из квадратной профильной трубы с приваренной к ней пяткой, усиленной косынкой. Обратите внимание, что отверстия на в пятках кронштейнов отличаются: есть варианты с круглыми, расположенными в углах пластин, а часть изделий имеет отверстия овальной формы, причем не в углах, а вдоль стороны фасонного элемента. На монтажной трубе также имеются отверстия двух вариантов, поэтому часть из отверстий сверлилась, а часть по шаблону вырезалась плазмой.
