Дата сдачи: 24.04.2017

Передвижная вышка тура для обслуживания оборудования

Задача: Изготовить устойчивую передвижную вышку-туру высотой ~5 м с платформой 1,5×1,5 м из профильных труб (60×60, 40×40 и 20×20 мм) с усиленным основанием из швеллеров под последующий монтаж колес.

Заказчику потребовалась такая нестандартная вышка для обслуживания оборудования на своем производстве. Доступные в продаже не подходят из-за ограниченного выбора в размерах. Кроме того, заказчик хотел иметь конструкцию с высоким запасом по устойчивости, а большинство готовых решений похвастаться этим не могут.

Данная вышка-тура изготовлена, в основном, из профильных труб различного размера. Сечения 60х60 и 40х40 мм использовались для самого каркаса вышки, а меньшая труба 20х20 мм применялось для наполнение ограждений и ступенек лестницы. Размер рабочей площадки - 1,5х1,5 метра, высота вышки с учетом ограждений - около 5 метров. К основанию приварены 2 швеллера, к которым предполагается крепления колес и стопора (эту часть работы заказчик выполняет самостоятельно).

Результат: Вышка успешно изготовлена — прочная и безопасная конструкция с высоким запасом устойчивости, полностью готовая к оснащению колесами и эксплуатации на производстве.

Детали проекта

Сечения - 60х60, 40х40 мм
Труба - 20х20 мм
Высота - 5 м

Вам будет интересно посмотреть

Нестандартные металлоконструкции

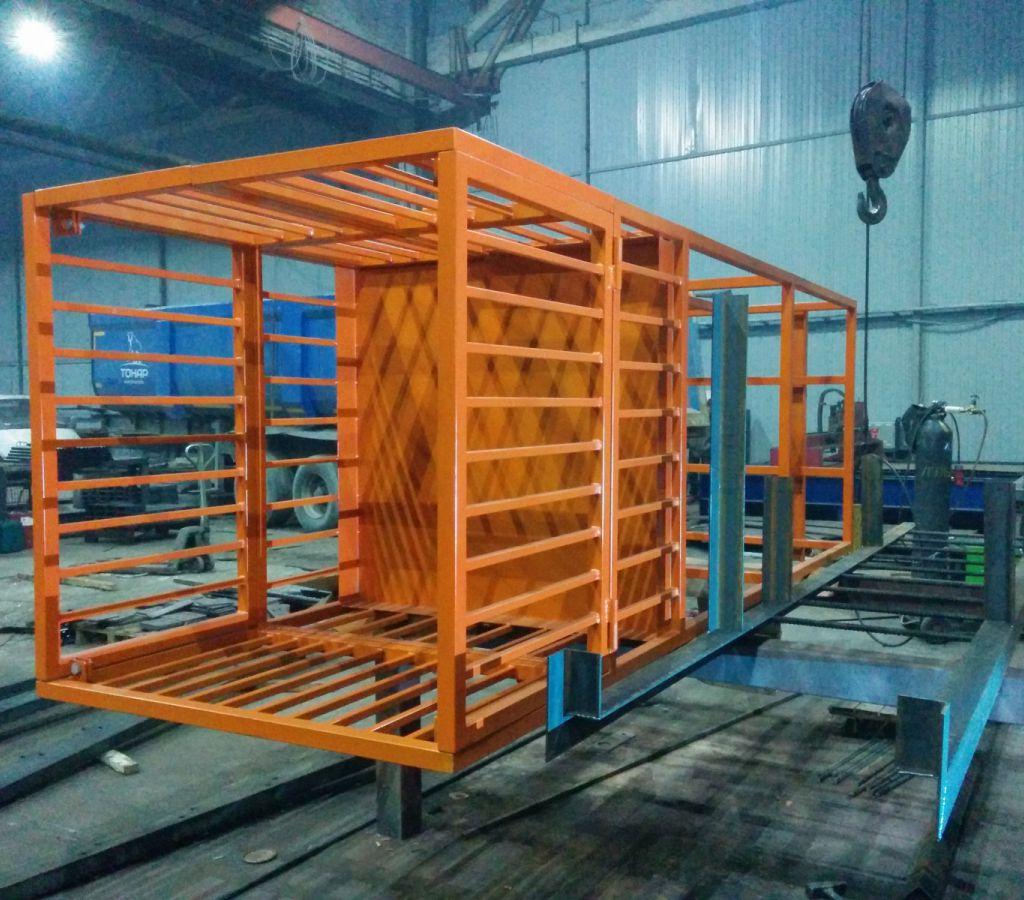

Площадка обслуживания имеет небольшую дверь (видна сверху)

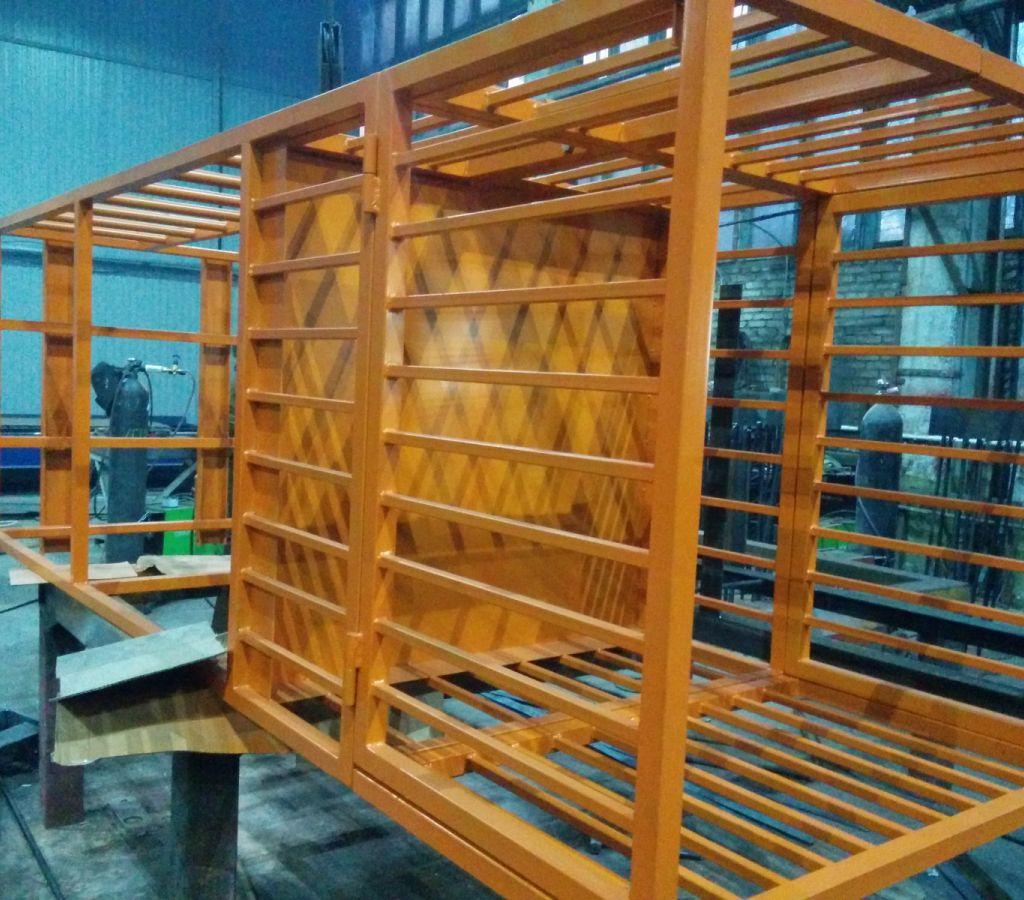

Кроме того по сторона площадки видны стопоры для откидывания тех или иных секций ограждения

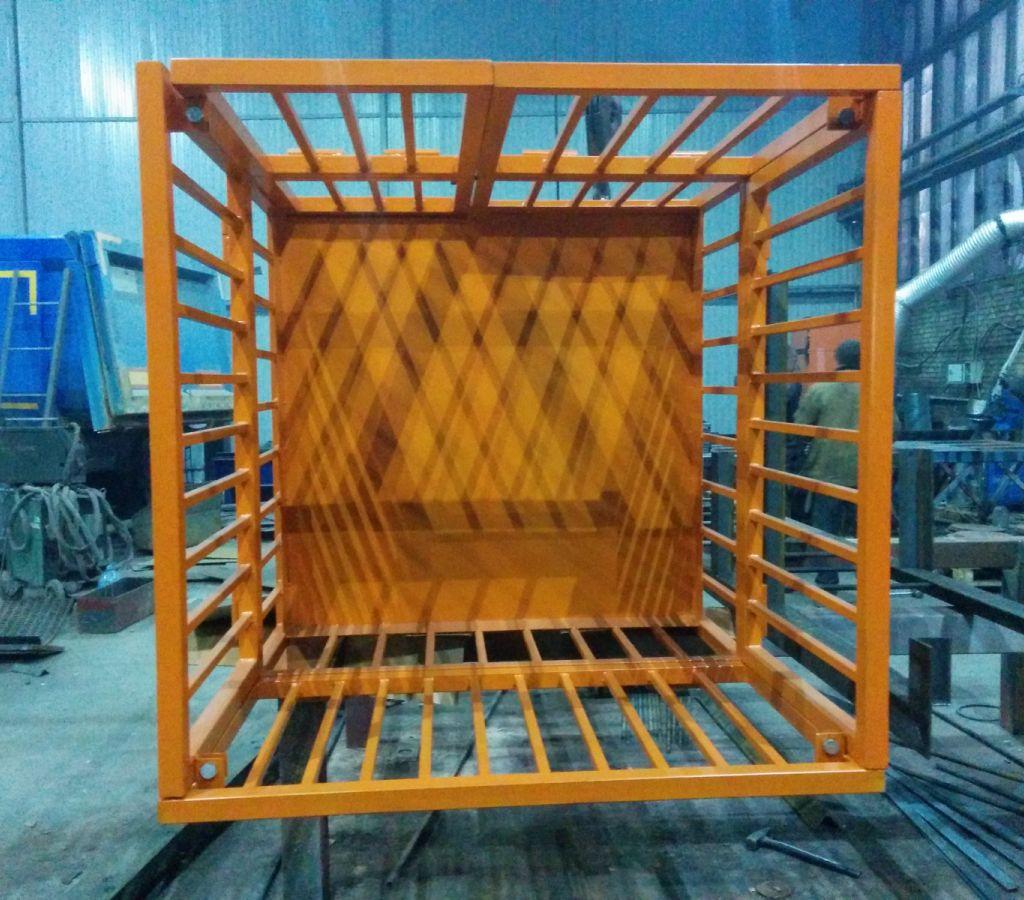

Обратите внимание на наличие бортиков из листа для защиты от падения мелких предметов

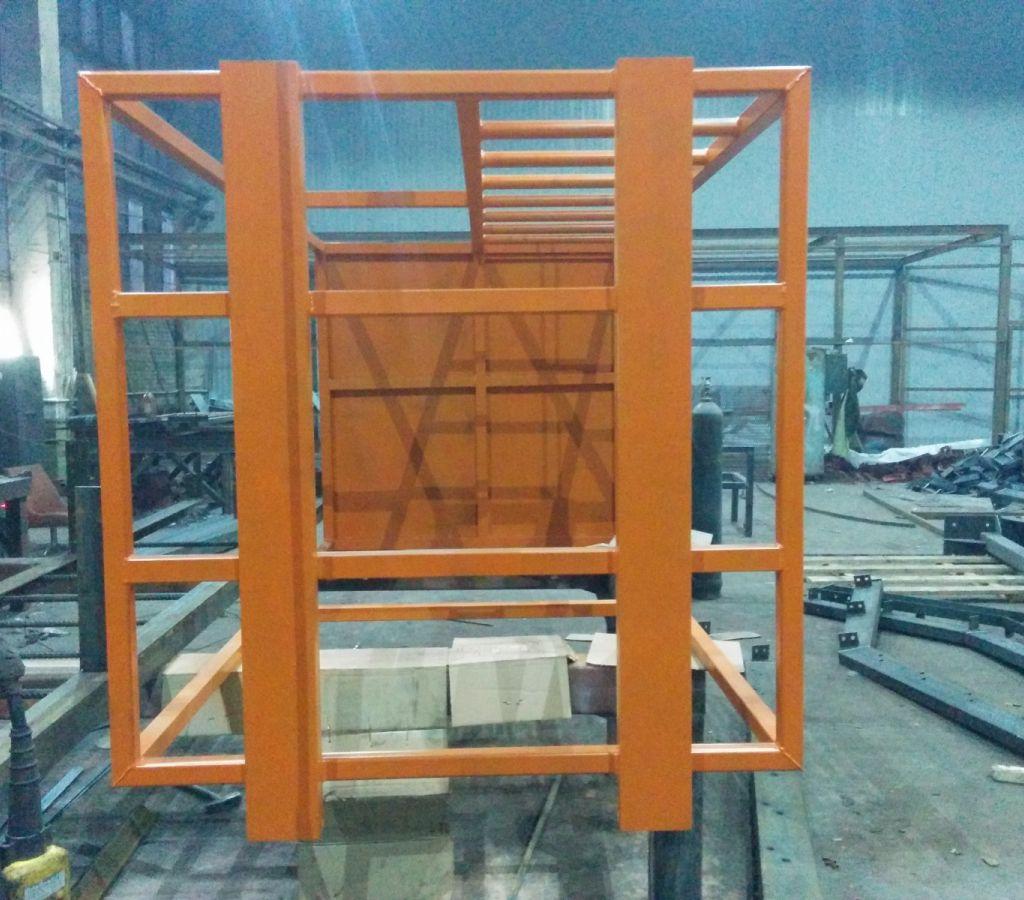

Высотка рабочей площадки - почти 4 метра, высота с учетом ограждения - чуть более 5 метров

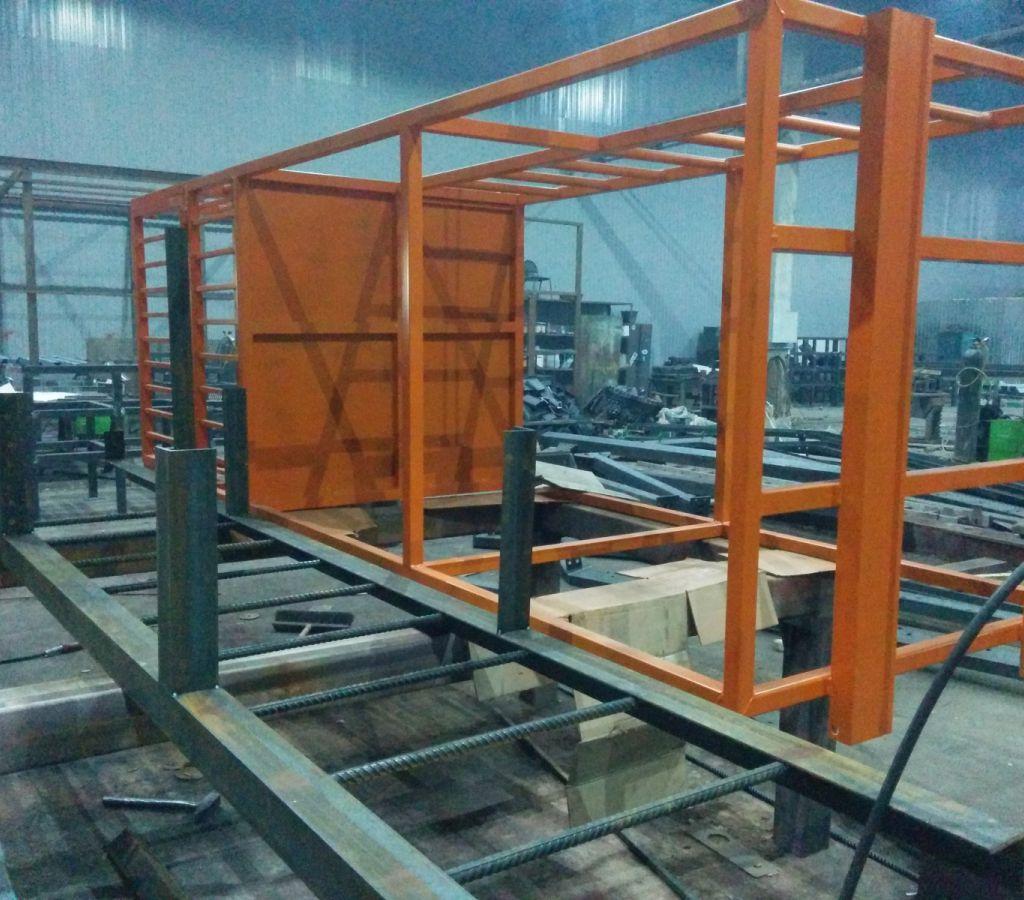

К нижней части приварены швеллеры для крепления колес

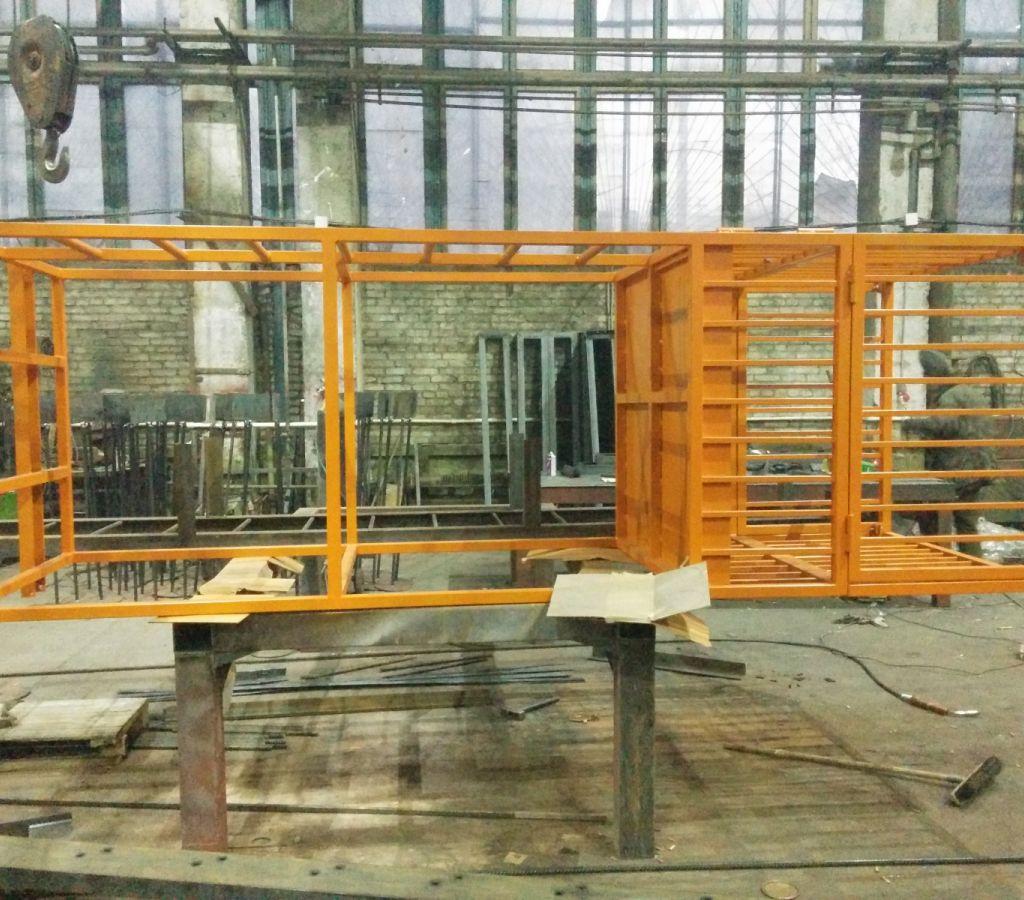

Здесь видна лестница для подъема на рабочую площадку

Нужна похожая конструкция? Оставьте заявку, и мы оперативно с вами свяжемся, чтобы обсудить детали.

Почему выбрана индивидуальная конструкция, а не готовая?

Готовые решения часто не подходят по габаритам и имеют недостаточный запас устойчивости. Индивидуальная сборка гарантирует точное соответствие размерам и строгим требованиям безопасности.

Как обеспечивается высокая устойчивость вышки?

За счет массивного каркаса из труб 60×60 и 40×40 мм, а также приваренных к основанию швеллеров. Они распределяют нагрузку и служат надежной базой для крепления колес со стопорами.

Можно ли изменить размеры платформы или высоту?

Да, конструкция легко масштабируется. Мы можем адаптировать габариты платформы, общую высоту и сечения труб под конкретные задачи и условия эксплуатации вашего оборудования.
