Дата сдачи: 16.05.2017

Кронштейны для вентилируемых фасадов

Задача: Изготовить 3000 шт. гнутых Г-образных кронштейнов из нержавеющей стали толщиной 2 мм для вентилируемых фасадов: с 5 отверстиями под крепление к каркасу и лапками, отогнутыми на 30°, — за 1 неделю с использованием лазерной резки, пакетной гибки и специальной оснастки для точного отгиба.

Эти кронштейны предназначены для крепления навесных вентилируемых фасадов и представляют собой гнутые Г-образные изделия. На одной стороне располагаются 5 отверстий для креплению к несущему каркасу, а на противоположной - специальные лапки с отгибом под 30 градусов. В качестве материала использовалась техническая нержавейка толщиной 2 мм.

Данные кронштейны для вентфасадов изготавливались в несколько этапов:

Резка заготовок лазером с недорезом в 1 мм, так, чтобы на выходе получались пакеты деталей. На этом этапе прорезались все отверстия, а также делались прорезы под лапки, к которым предполагается закрепления фасадных элементов.
Гибка в пакетах для сокращения времени, именно на этом этапе и оказываются крайне полезными сделанные заранее недорезы, благодаря малости которых, после гибки готовые детали легко отламывать друг от друга.
Отгибка лапок. По сути, данная работа проводилась вручную, но для ее ускорения была подготовлен небольшая оснастка, чтобы за 1 секунду получать отгиб с требуемым углом.

Общий объем партии таких гнутых фасадных кронштейнов составил 3000 штук, срок выполнения заказ - 1 неделя.

Результат: Партия из 3000 кронштейнов изготовлена в срок — все детали точно соответствуют геометрии, легко отделяются после пакетной гибки и готовы к монтажу на фасадные системы.

Детали проекта

Кол-во фасадных кронштейнов - 3000 штук

Вам будет интересно посмотреть

Так выглядят готовые кронштейны

А это заготовки после гибки

Обратите внимание на чистоту реза отверстий - идельные

В одном пакете было от 3-х до 6-ти заготовок

Типичный пакет заготовок после гибки (здесь 5 штук)

Гибы идельные под 90 градусов

А вот так выглядят готовые кронштейны с отогнутыми лапками

Важно отгибать лапы в разных направлениях

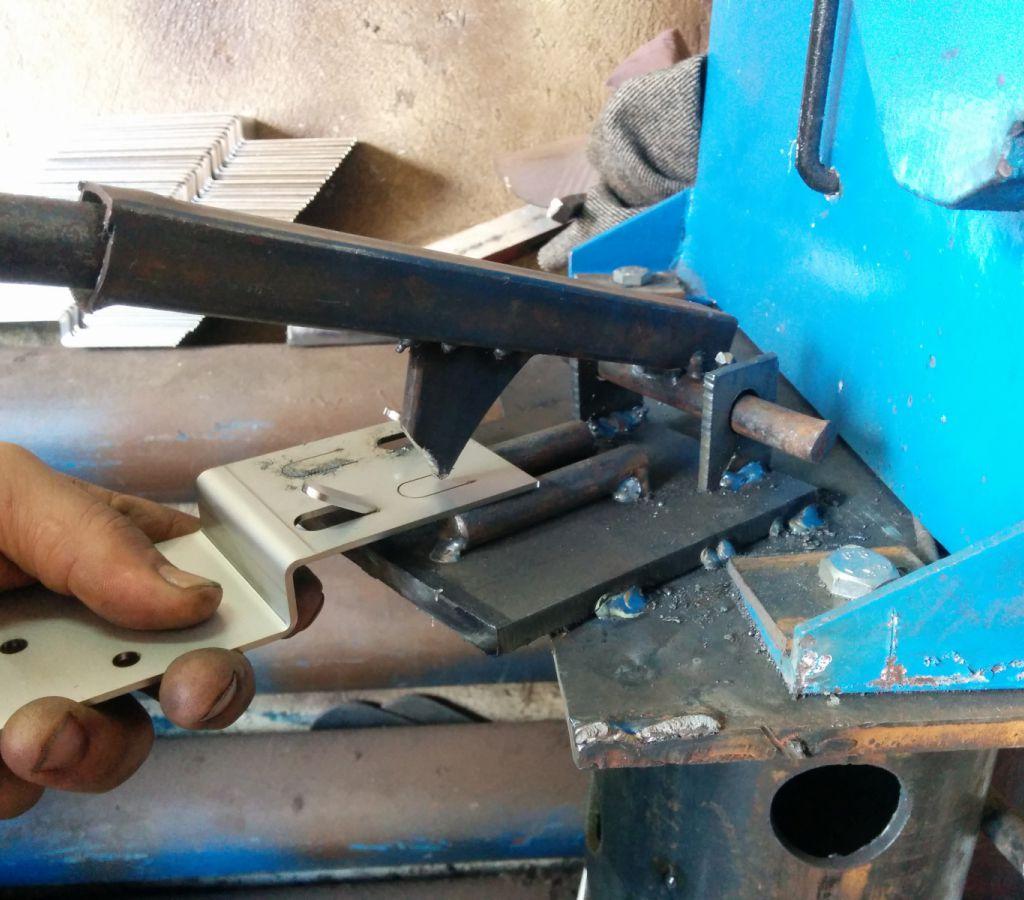

Отгибы делали на такой простенькой оснастке, сваренной на коленке

Готовые к отгрузке кронштейны для вентфасадов

Нужна похожая конструкция? Оставьте заявку, и мы оперативно с вами свяжемся, чтобы обсудить детали.

Зачем делали недорез при лазерной резке?

Недорез в 1 мм позволяет держать заготовки в пакете во время гибки, что ускоряет процесс и обеспечивает одинаковую геометрию всех деталей. После гибки кронштейны легко отделяются без дополнительной обработки.

Почему выбрана нержавеющая сталь?

Кронштейны работают в условиях постоянного контакта с внешней средой, поэтому техническая нержавейка (обычно AISI 430 или аналог) обеспечивает долговечность, устойчивость к коррозии и совместимость с алюминиевыми и композитными фасадными системами.

Можно ли изготовить кронштейны другого размера или угла отгиба?

Да — мы адаптируем форму, длину полок, количество отверстий и угол лапок (от 15° до 45°) под конкретную фасадную систему. Производство легко масштабируется под любые объёмы — от пробной партии до десятков тысяч штук.
