Тяжи металлические для усиления перекрытия

Задача: Изготовить комплект металлоизделий для усиления перекрытия.

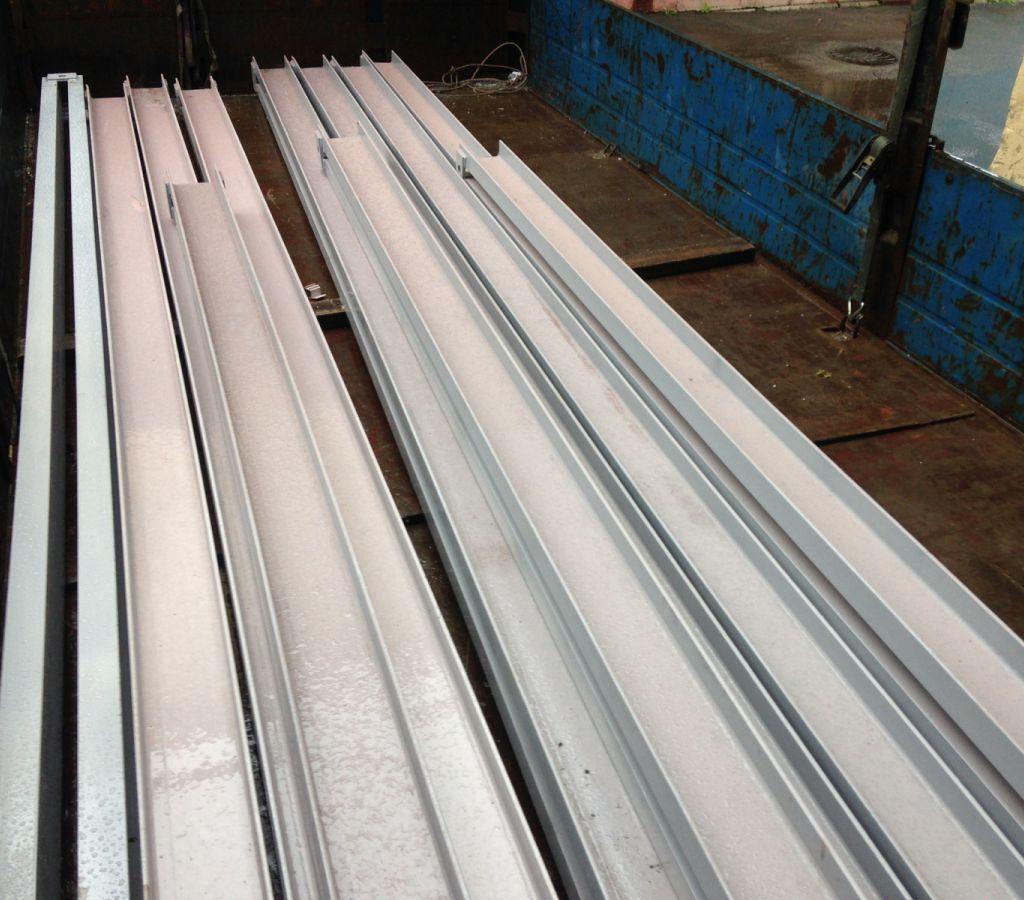

Заказчику требовался набор металлоизделий для обустройства усиления существующего перекрытия. Такой набор включал в себя мощные тяжи и длинные 6-тиметровые балки, представляющие собой спаренный с зазором 20-й швеллер.

Нестандартные металлические тяжи с интересными техническими решениями

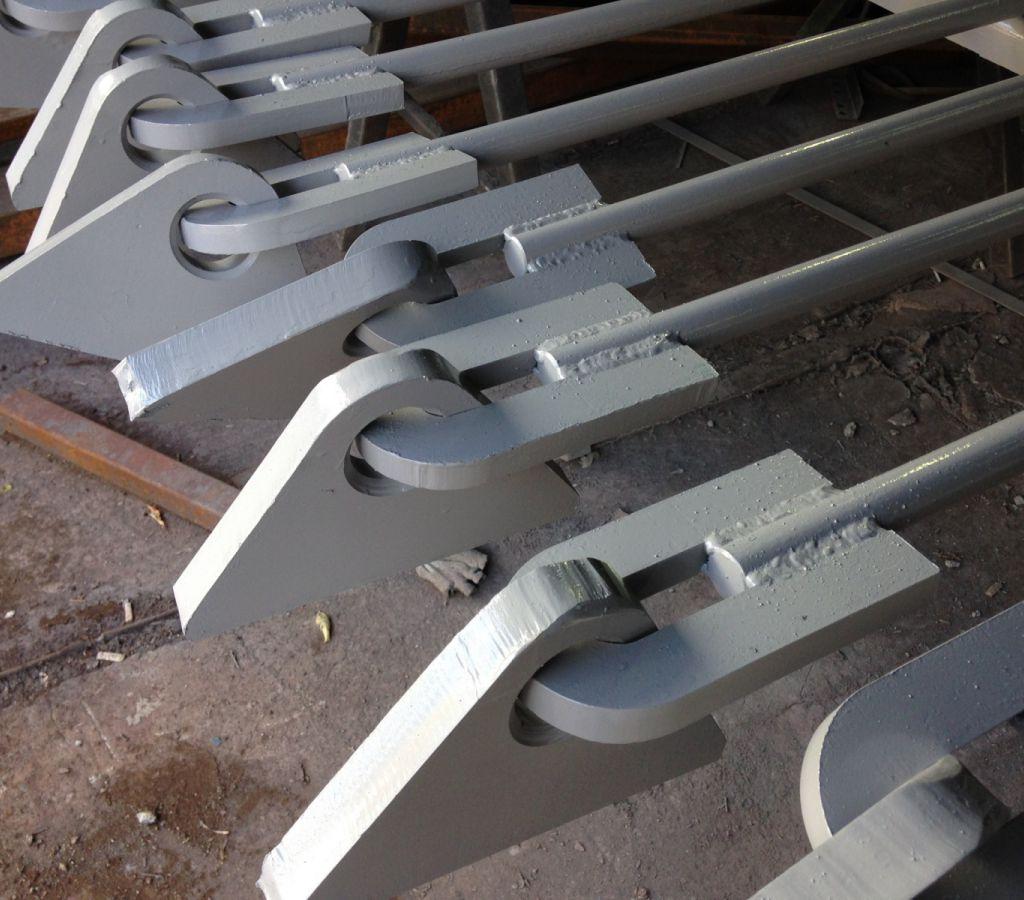

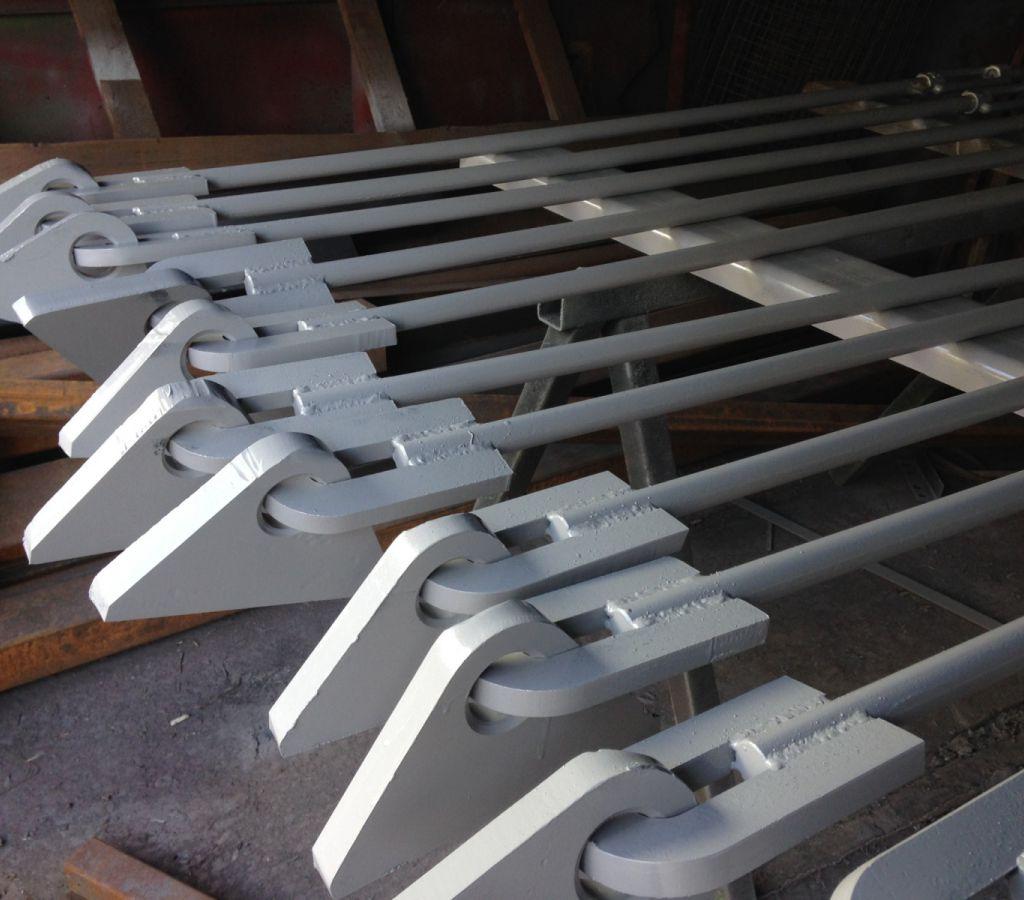

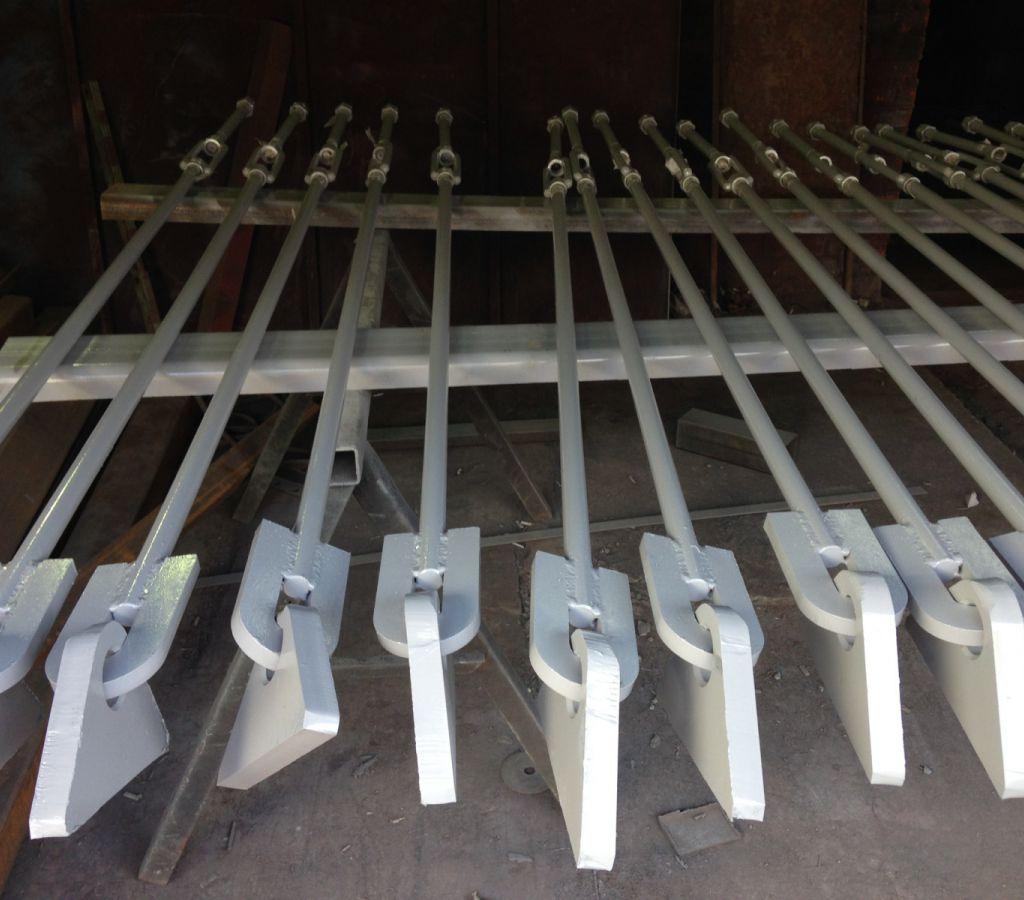

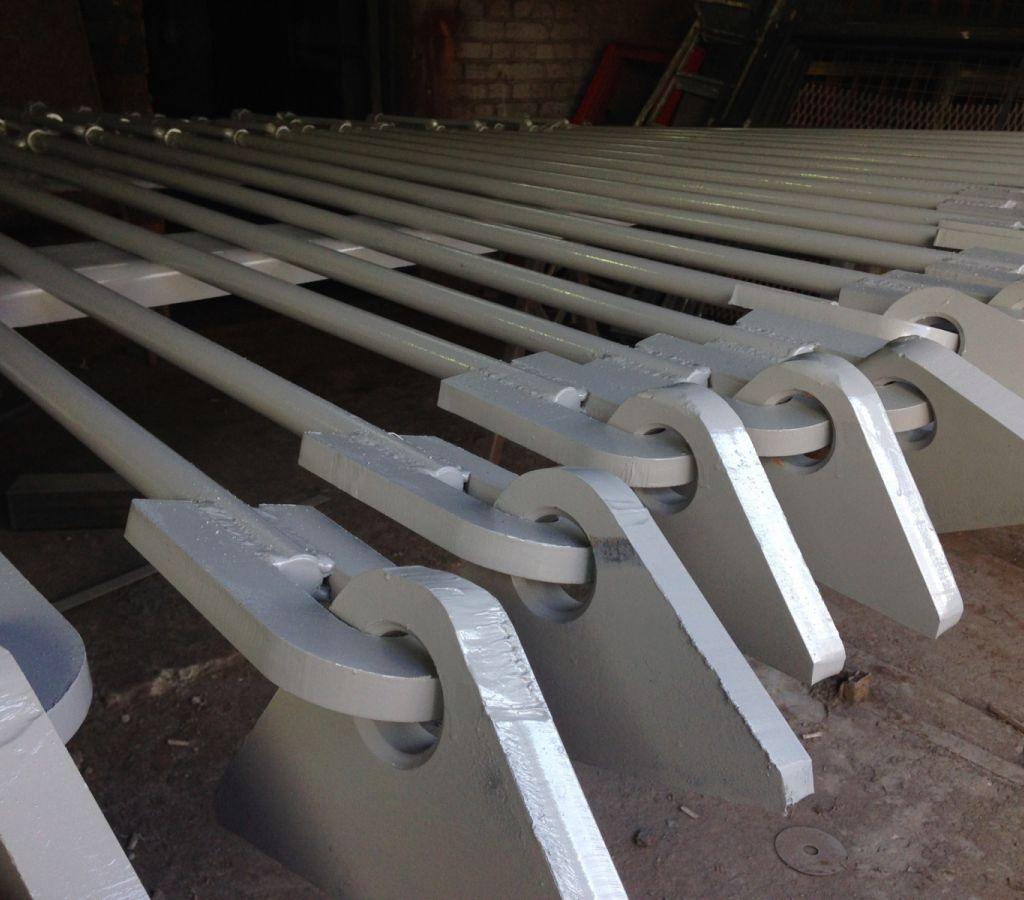

Наиболее интересным элементом данной конструкции являются непосредственно тяжи. Их несущая центральная часть представляет собой мощный круг диаметром 20 мм. Из того же самого круга заказчик предполагал делать и верхние проушины, однако технически загнуть 20-й круг на такой малый радиус было невозможно, поэтому мы предложили вырезать их на плазме из листа t=16мм. Размеры проушин (главным образом длина) подобраны так, чтобы обеспечить прочность накладываемых сварных швов на сдвиг. Размеры поперечного сечения проушин назначались из соображений такими, чтобы гарантировать равнопрочность с первоначально заложенным кругом Ф=20мм.

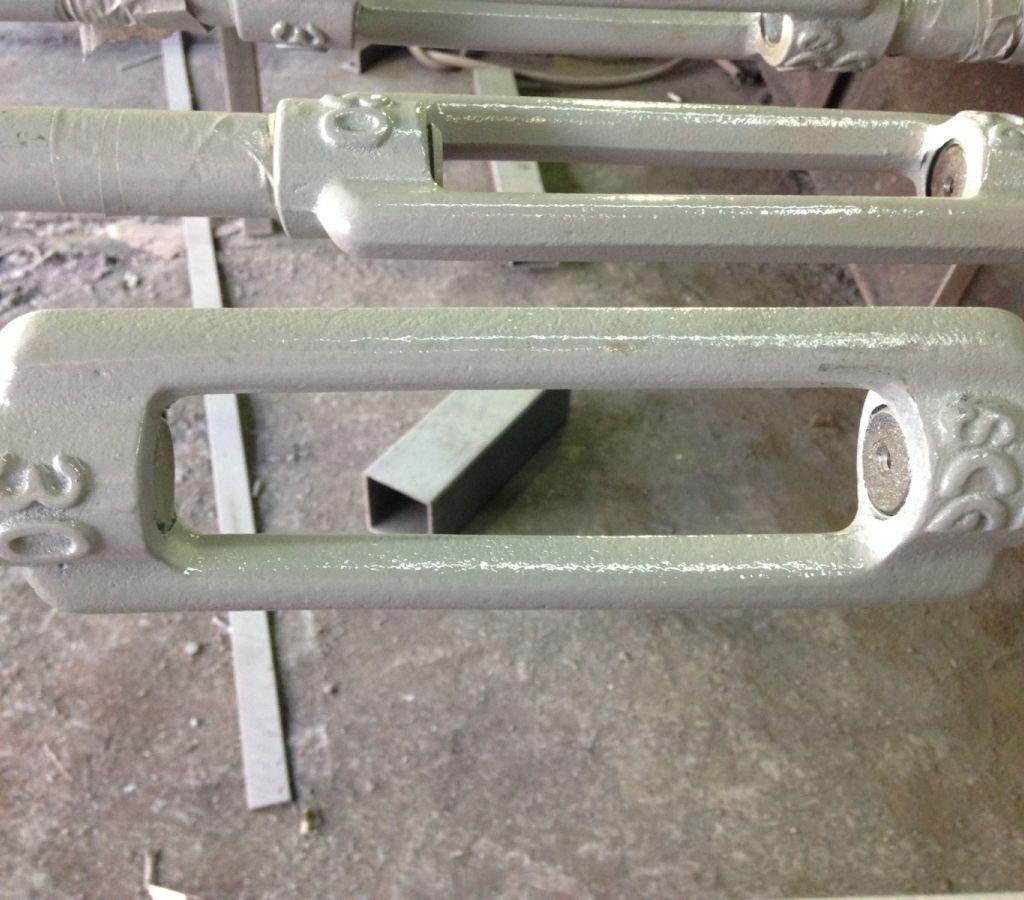

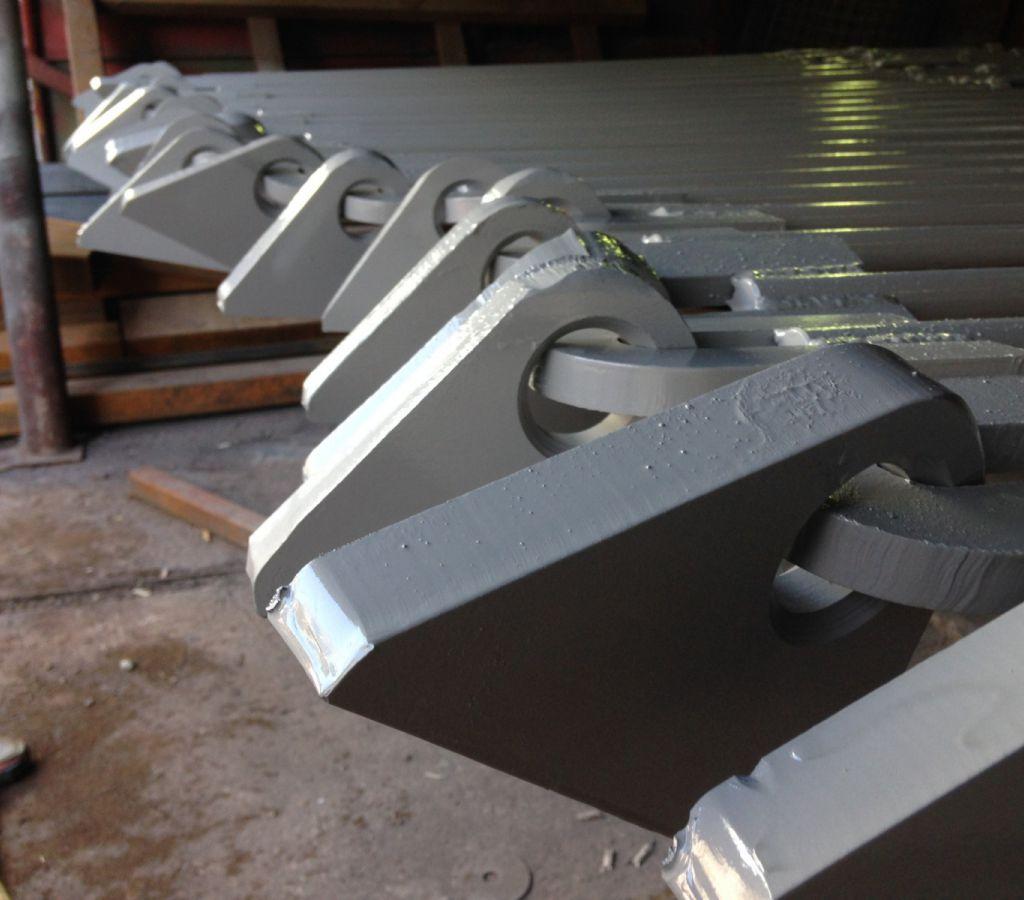

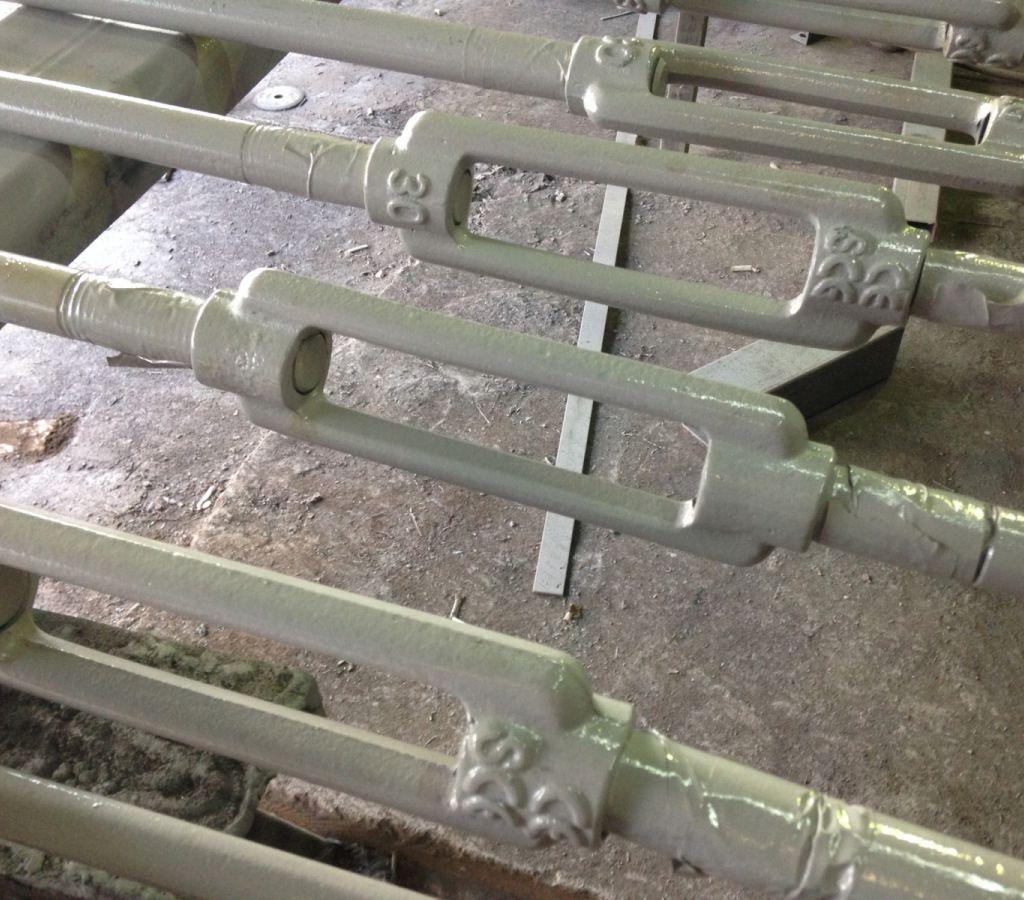

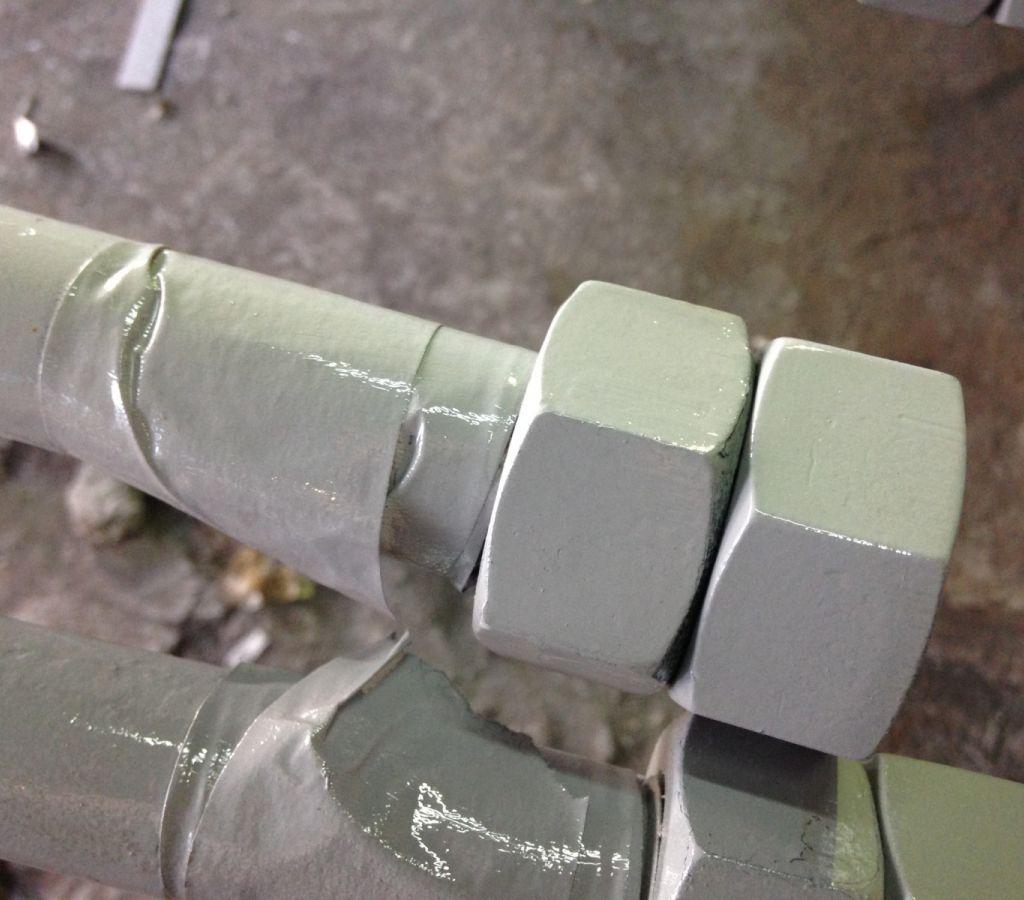

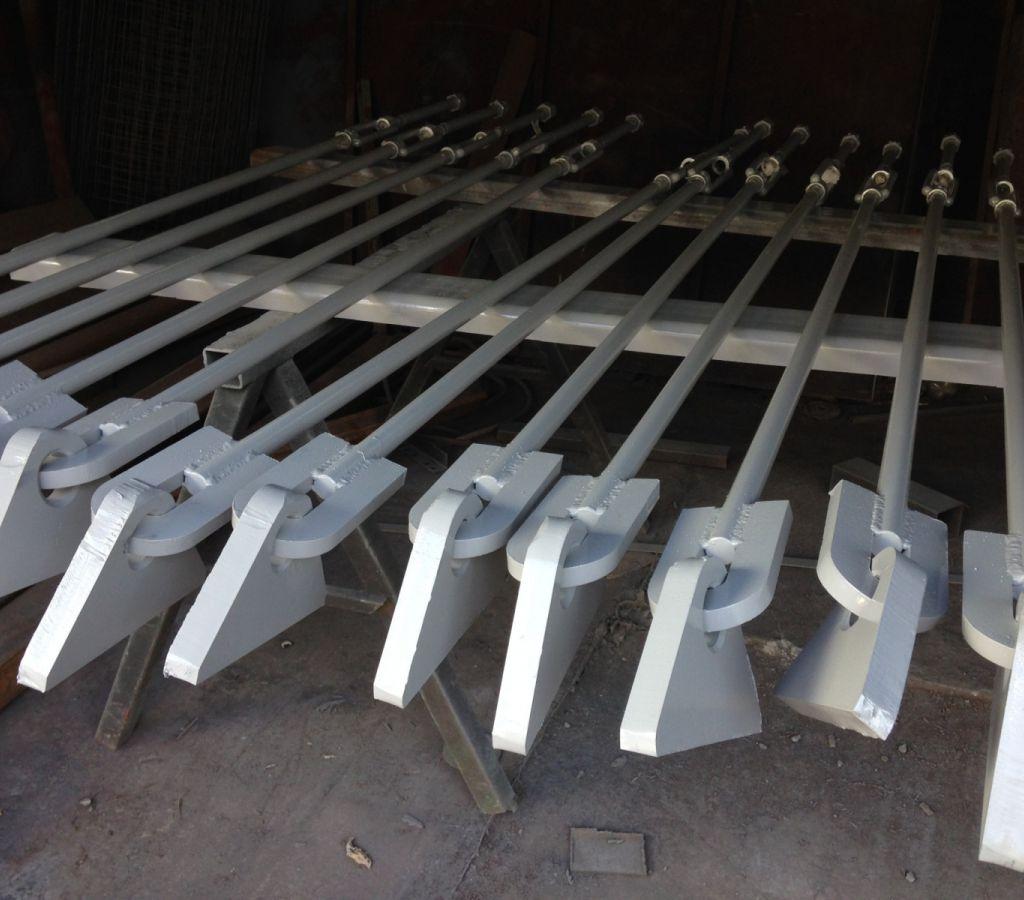

В центре к двум металлическим стержням тяжей через резьбу крепятся стяжные элементы, которые мы сами не изготавливали, а приобретали в компании специализирующейся на стяжных элементах. В нижней части - 2 гайки, на которые при монтаже крепятся балки. В верхняя части тяжа расположена мощная пластина, закрепленная через проушину и вырезанная из 30-го листа. Именно она и будет привариваться по месту при монтаже к элементам потолка.

Результат: Все детали выполнены с учетом требований заказчика, в том числе нестандартные элементы изготовленные специальными методами для того, чтобы облегчить монтаж.
