Закладные детали

Технология монолитного изготовления опалубки обладает рядом преимуществ по сравнению со сборным. Такие конструкции прочнее и легче сборных аналогов на 15-20%, что повышает сейсмическую устойчивость, удешевляет фундамент и сокращает общие сроки строительных работ.

При возведении зданий из монолитной опалубки проектировщики избавляются от кратности размеров и ограничений по форме поверхностей, получают дополнительные возможности для творчества. Высокое качество материалов позволяет получить стены и перекрытия практически готовые к отделке.

В практике изготовления щитовой строительной опалубки такой метод во многих случаях является единственно эффективным. Например, строительство туннелей и различных гидротехнических сооружений.

Важным плюсом является перенос основного производственного процесса на строительную площадку. Основными элементами в этом случае становятся производство бетонных смесей и установка монолитной, щитовой опалубки стен и перекрытий.

Закладные детали по серии 1.400-15

Назначение закладных деталей

Выполняя функции соединительных элементов и стяжки, металлические закладные детали обеспечивают надежность и целостность конструкций. Они используются для:

  • соединения между собой железобетонных изделий (конструкций);
  • крепления технологического оборудования;
  • связи ж/б изделий с металлическими элементами сооружений.

При необходимости могут быть изготовлены детали для сопряжения деревянных элементов (или бетона с деревом). Крепление выдерживает большие весовые нагрузки.

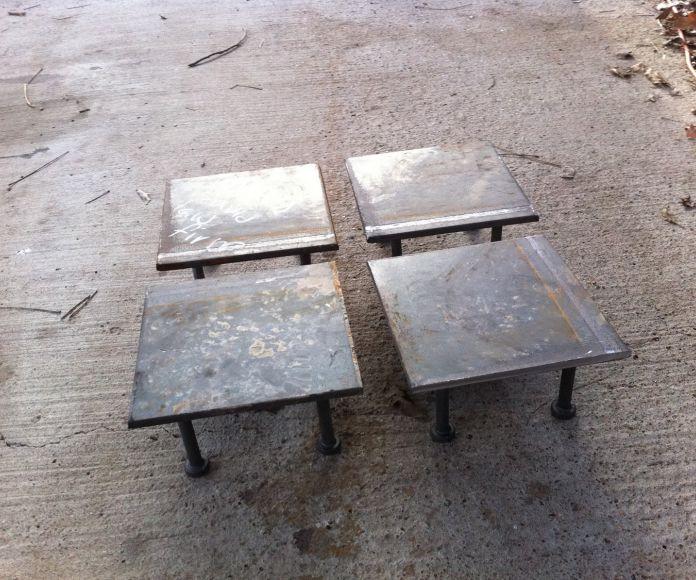

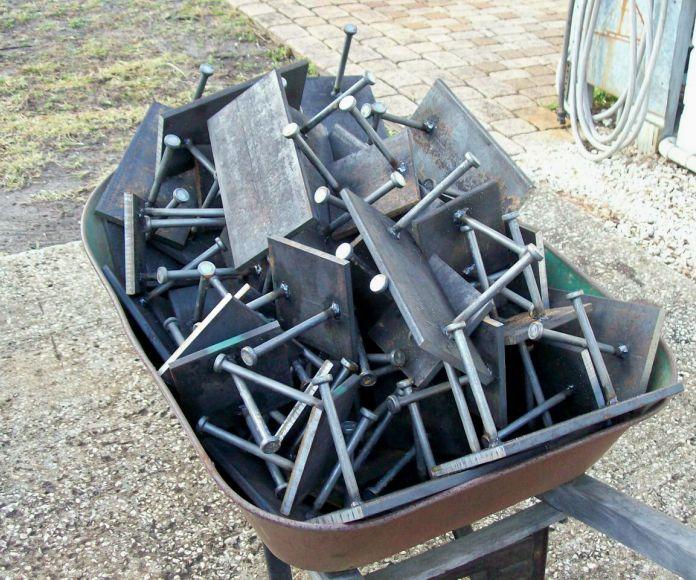

Основное назначение закладных деталей – это соединение различных конструкций и крепление оборудования. В основном, говоря о них, подразумевают металлические элементы, устанавливаемые в железобетонные изделия до бетонирования. Т.е. речь идет, как правило, о сборном или монолитном железобетонном строительстве. Вмонтированные в бетон стальные пластины, полосы, анкерные стержни и болты позволяют в дальнейшем использовать сварные и резьбовые соединения.

Проектируются и изготавливаются такие пластины из обычной строительной стали с учетом климатического исполнения конструкций. Анкерные стержни и болты производятся из арматурной стали периодического и круглого сечения соответственно. Изготовление закладных деталей из стали для жилищного и промышленного строительства не представляет технологической сложности. Качество деталей зависит в первую очередь от технических характеристик стали и надежности сварных соединений.

Область применения

Стальные закладные детали находят применение при строительстве дорог, производственных цехов, жилых домов, общественных зданий. В частности, их используют при монтаже:

  • ограждающих и несущих конструкций;
  • вышек сотовой связи;
  • причальных стоянок;
  • оконных рам, лестничных маршей, дверных блоков;
  • пожарных лестниц;
  • колонн;
  • дорожных ограждений;
  • арматурных каркасов;
  • кондиционеров;
  • вентиляционных систем;
  • фасадов.

Применяются они при прокладке лифтовых шахт, туннелей, подкрановых путей.

Основные разновидности

Производство закладных деталей из металла имеет свои особенности – технология зависит от типа заданной прочности. Для изготовления расчетных деталей используется фасонный или листовой прокат, анкеры из арматурных стержней (диаметр – от 10 мм). Благодаря этому они выдерживают заданные нагрузки как при проведении монтажных работ, так и при эксплуатации. Нерасчетные детали не имеют нормированной прочности, анкеры обычно отсутствуют, места стыковки покрываются антикоррозийным покрытием.

По ГОСТ 14098-91 закладные детали выпускаются 2х видов:

  • закрытые, где пластины располагаются с обеих сторон анкеров – они используются при строительстве зданий;

  • открытые, где имеется только одна пластина – они считаются универсальным вариантом.

Закладные детали отличаются:

  • расположение стержней (оно может быть перпендикулярным, наклонным, смешанным);
  • форма пластин (ромб, трапеция, прямоугольник, квадрат).

Изготовление закладных деталей

Наше предприятие использует в своей работе ГОСТированный металл и самые современные технологии при сварке закладных деталей, работу выполняет высококвалифицированный и опытный персонал, поэтому качество всегда гарантировано. В данном случае основное преимущество высокотехнологичного центра обработки металлов заключается в максимально эффективном расходе материалов. Именно здесь компьютерные схемы раскроя листа дают выигрыш и снижают цену продукции.

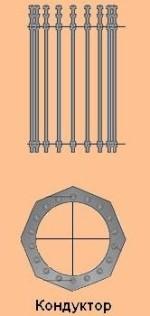

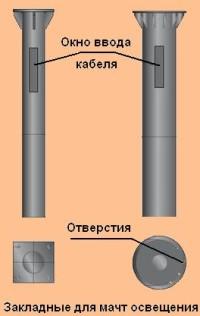

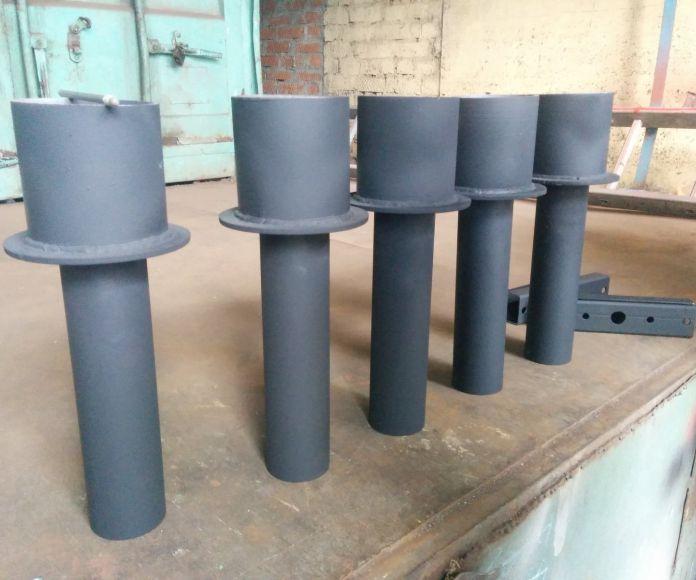

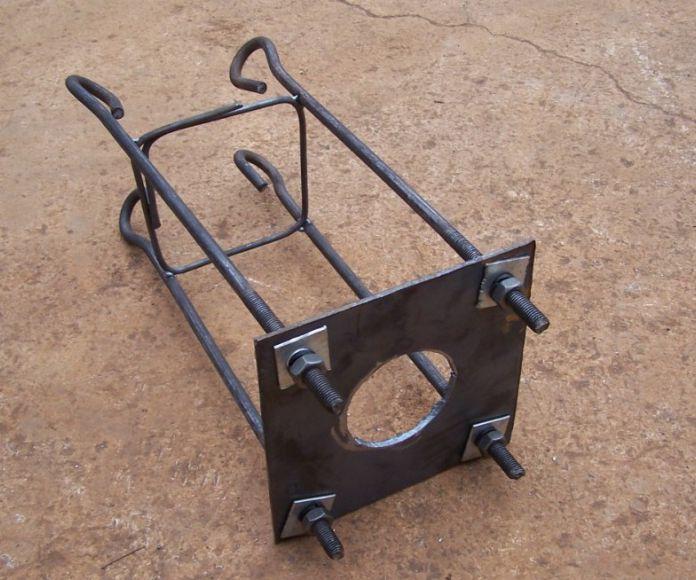

Все это касается изготовления простых закладных деталей, где для хорошего результата достаточно общей высокой культуры производства. В то же время в строительной отрасли используются и более сложные детали. Примером могут служить фундаменты для установки мачт и опор освещения. В этих случаях в бетон монтируются сложные конструкции, состоящие из многих элементов с большим числом шпилек или отверстий, ребер жесткости, опорных пластин и пр. (см. рисунок).

Технологическая цепочка для производства закладных деталей из металла состоит из нескольких операций резки, сварки, сверления, пробивки прямоугольных отверстий. Причем, точность изготовления должна быть достаточно высокой, чтобы исключить сбои при монтаже. В работе над такими заказами используется весь потенциал нашего завода металлоконструкций.

По согласованию с заказчиком, для межоперационной защиты на поверхность наносится грунтовка типа ЭФ 0121, МС-067, ВЛ 02 или аналогичные. Также часть детали, которая работает в контакте с воздухом, может быть окрашена лаками или эмалями или оцинкована холодным способом. Оцинковка обеспечивает надежную протекторную защиту от коррозии.

Цены на изготовление закладных деталей зависят от особенностей конструкции. Перед началом работы рассчитывается нагрузка. На основании этого выбираются материалы с запасом прочности (толщина пластины, диаметр арматуры/анкеров). При необходимости на них накатывается (нарезается) резьба – это упрощает проведение монтажных работ. Компания "ИнТехПром" в Москве выпускает металлопродукцию на современном оборудовании – мы гарантируем ее высокое качество.

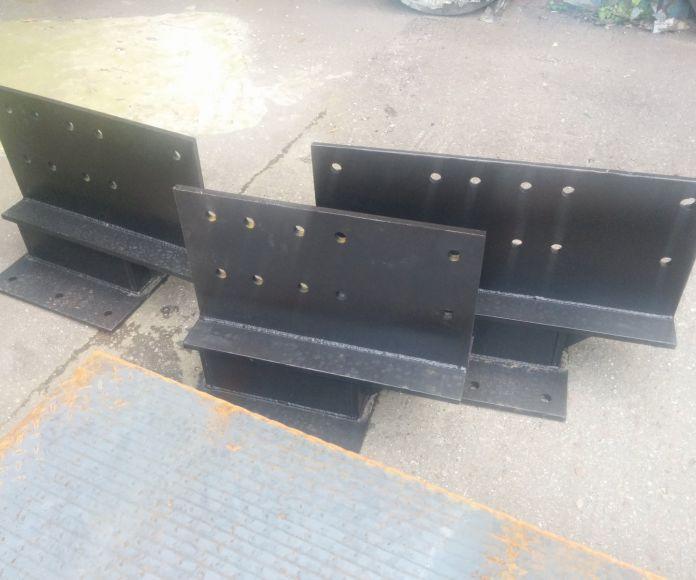

Закладные детали для деревянных конструкций

В нашей практике мы часто сталкиваемся с заказами на изготовление закладных деталей под деревянные конструкции. Такие элементы часто используются для сопряжения деревянных элементов между, а также для установки деревянных колонн на бетонный фундамент. Как правило, такая крепежная деталь сильно напоминает закладную под бетон: те же арматурные штыри, но дополнительно содержит тело, изготовленное из приваренных друг к другу пластин.

В целом, металлические закладные детали применяются не только в строительстве. Изготовление алюминиевых окон и дверей, мебели, резинотехнических изделий и пр. также использует такие элементы. Наши возможности позволяют нам разработать и изготовить комплектующие такого типа для любых конструкций. Если вы работаете с такой продукцией, то свяжитесь с нами, мы постараемся сделать ваш бизнес прибыльнее!

Выполненные проекты

Закладные под бетон

Типовые закладные по серии 1.400-15. В данном заказе были изготовлены изделия МН112-6, МН114-6 и МН123-6.

Дата сдачи: 07.04.2020
подробнее

Закладные балки

Дата сдачи: 27.04.2018
подробнее

Тяжи для перекрытия

Изготовление набора стальных тяжей для усиления элементов перекрытия

Дата сдачи: 21.03.2017
подробнее

Закладные детали мансарды

Сварные детали из листа с порошковым покрытием для ресторана Чайхона №1

Дата сдачи: 18.04.2016
подробнее

Анкерный блок для вышки

Анкерный блок из 12 болтов, выполненных из 16го прутка, разработанный для установки дымоходной вышки.

Дата сдачи: 30.11.2015
подробнее

Закладные детали для колонн

Используются для строительства современных деревянных зданий

Дата сдачи: 02.11.2015
подробнее

Закладные детали ММ-1

Такие закладные рекомендованы стандартом 2.230-1 при возведении стен и перегородок жилых и общественных зданий

Дата сдачи: 20.04.2015
подробнее

Закладные детали для Рязанской ГРЭС

Представляют собой рамные конструкции размером 4х4 метра

Дата сдачи: 30.09.2014
подробнее
