Дата сдачи: 27.04.2018
Закладные балки
Простое по констурктиву, но очень тяжелое изделие. К балке 60Б1 длиной 12 метров приварены загнутые закладные элементы из арматуры А8 диаметром 8 мм. Гнулись данные сегменты на гидравлическом гибочнике. В целом, работа несложная, но требует наличия подходящего грузоподъемного оборудования, ведь весит такая балка почти 1200 кг.
В дальнейшем такая закладная балка будет бетонироваться при обустройстве перекрытия.
Вам будет интересно посмотреть

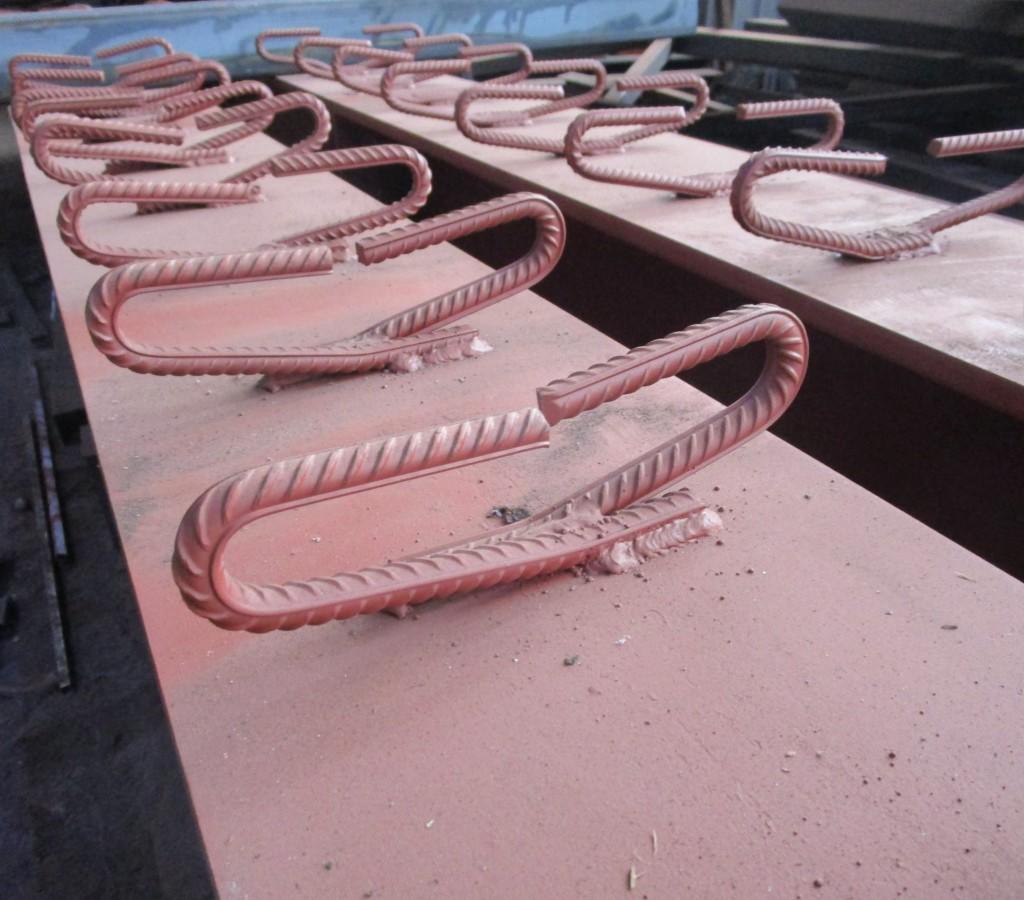

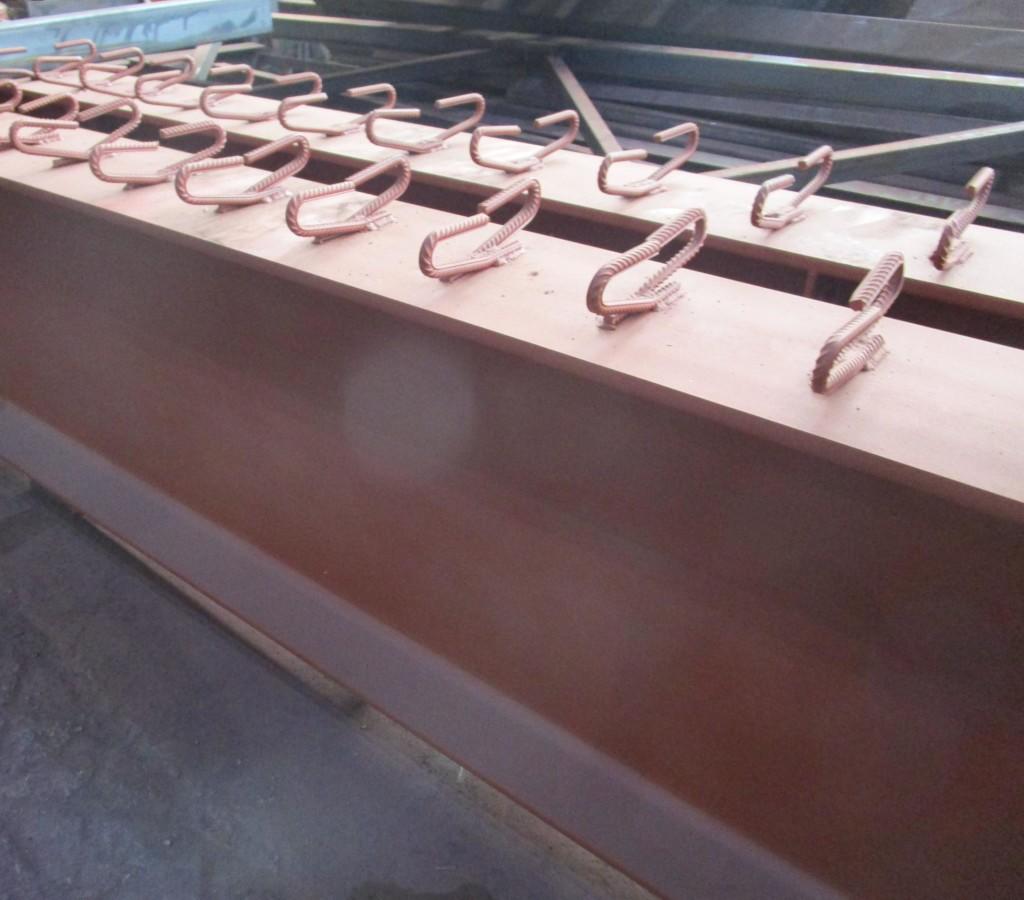

К балке приварены гнутые закладные элементы из арматуры

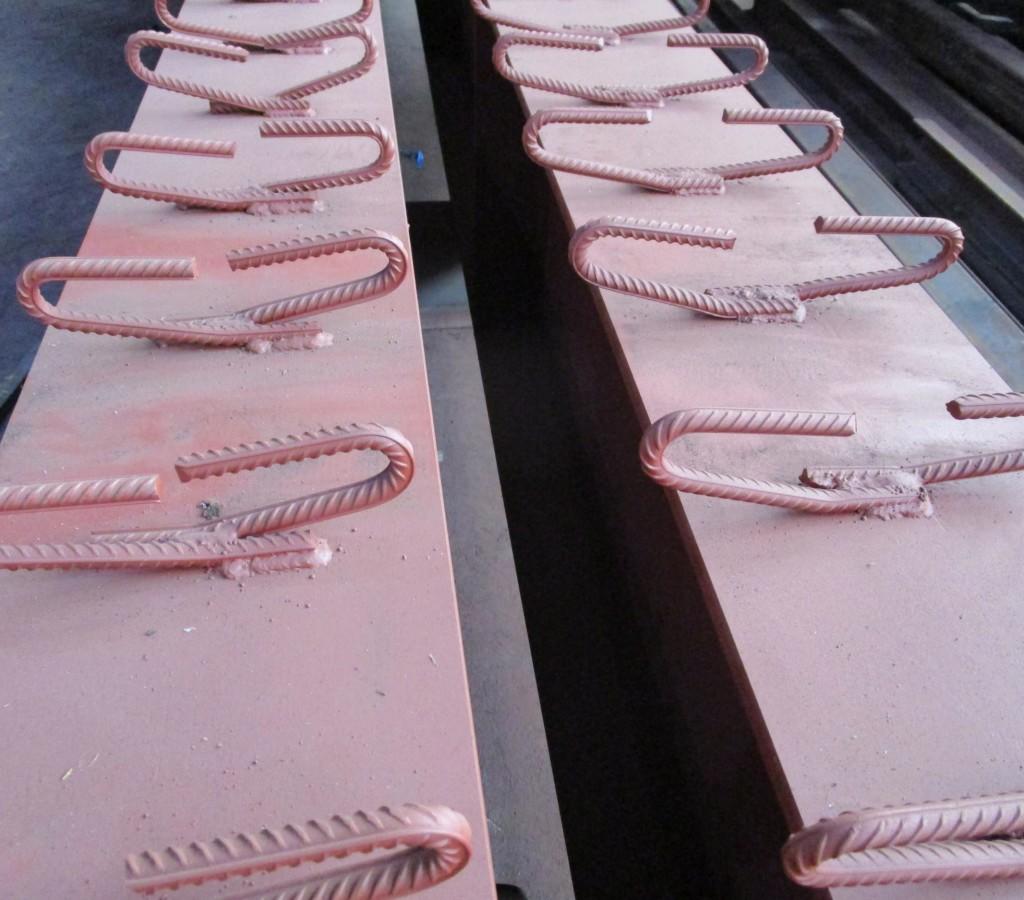

Вся верхняя полка усыпана этими элементами

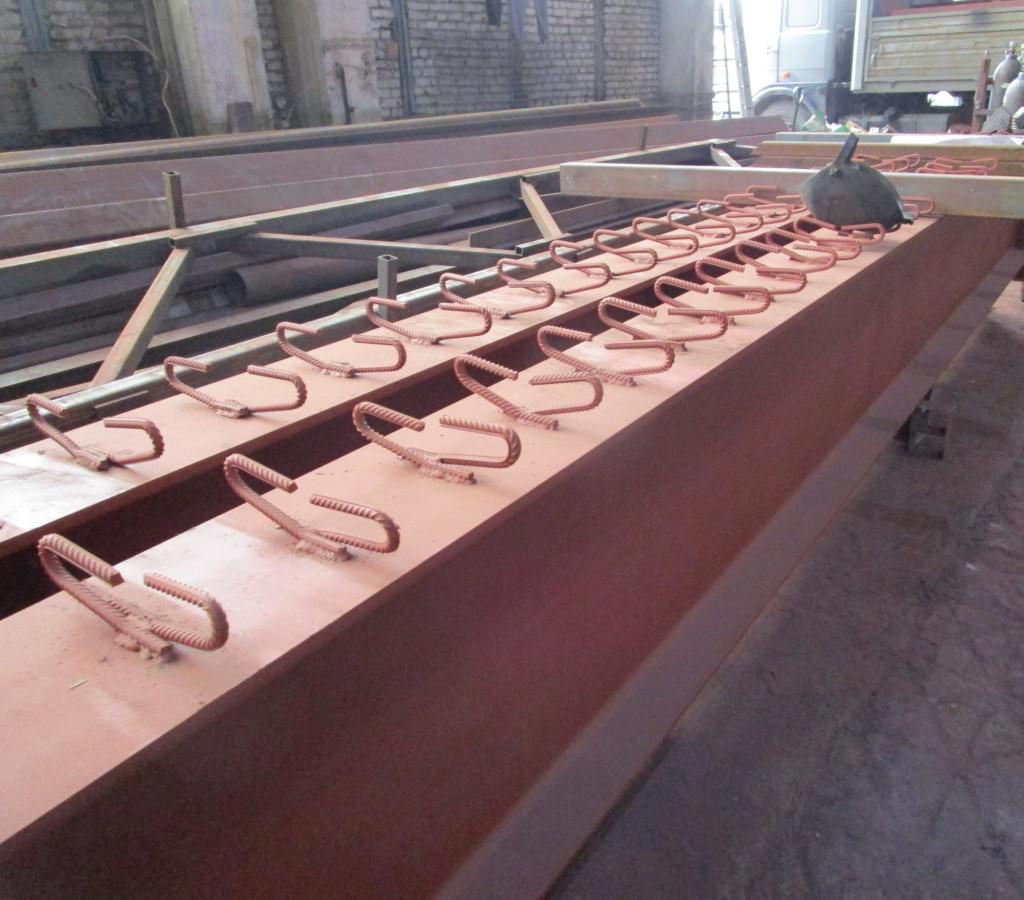

В дальнейшем эти часть будут бетонироваться
Гнули элементы на гидравлическом гибочнике по шаблону

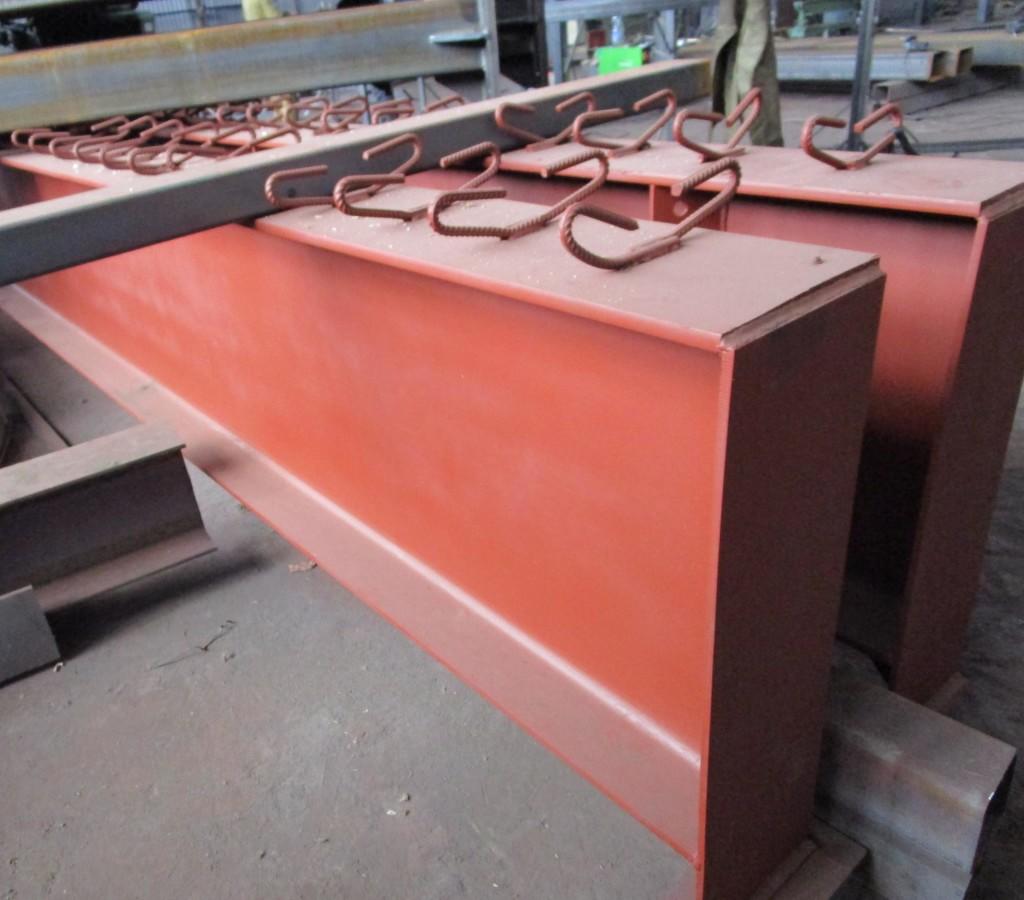

К балкам с торцов также наварены пластины
