Дата сдачи: 05.12.2019

Якоря для лодок

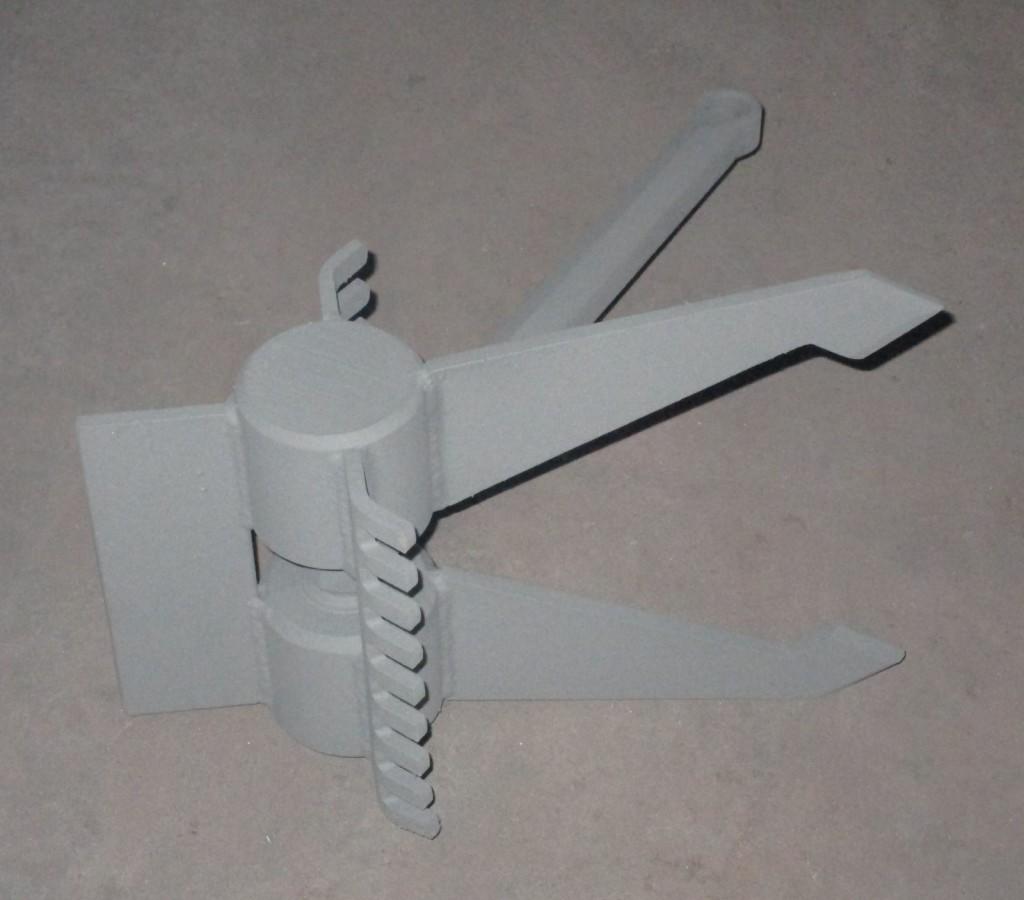

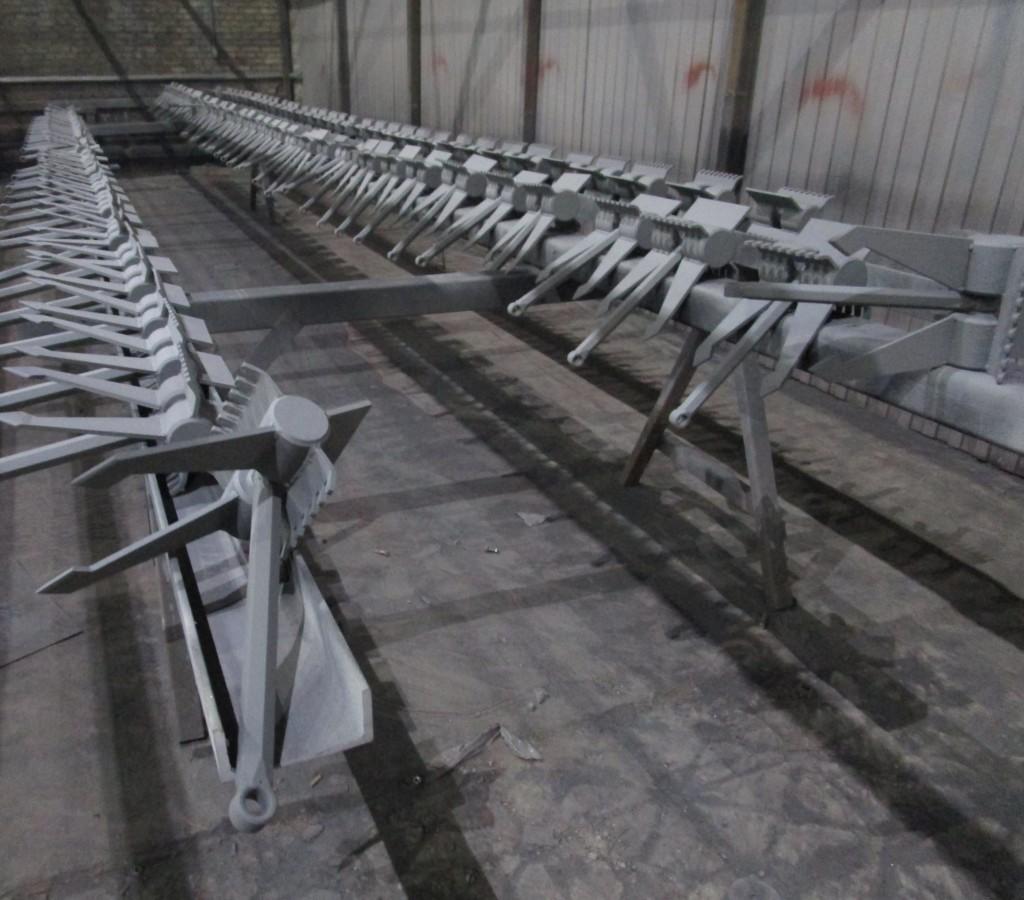

Партия из 200 сварных стальных якорей для лодок была изготовлена для одного крупного московского рыболовного и охотничьего магазина. Изделия имеют достаточно сложный конструктив, который тщательно выверен, чтобы якорь надежно фиксировал лодку на воде, но при этом используемые материалы самые стандартные.

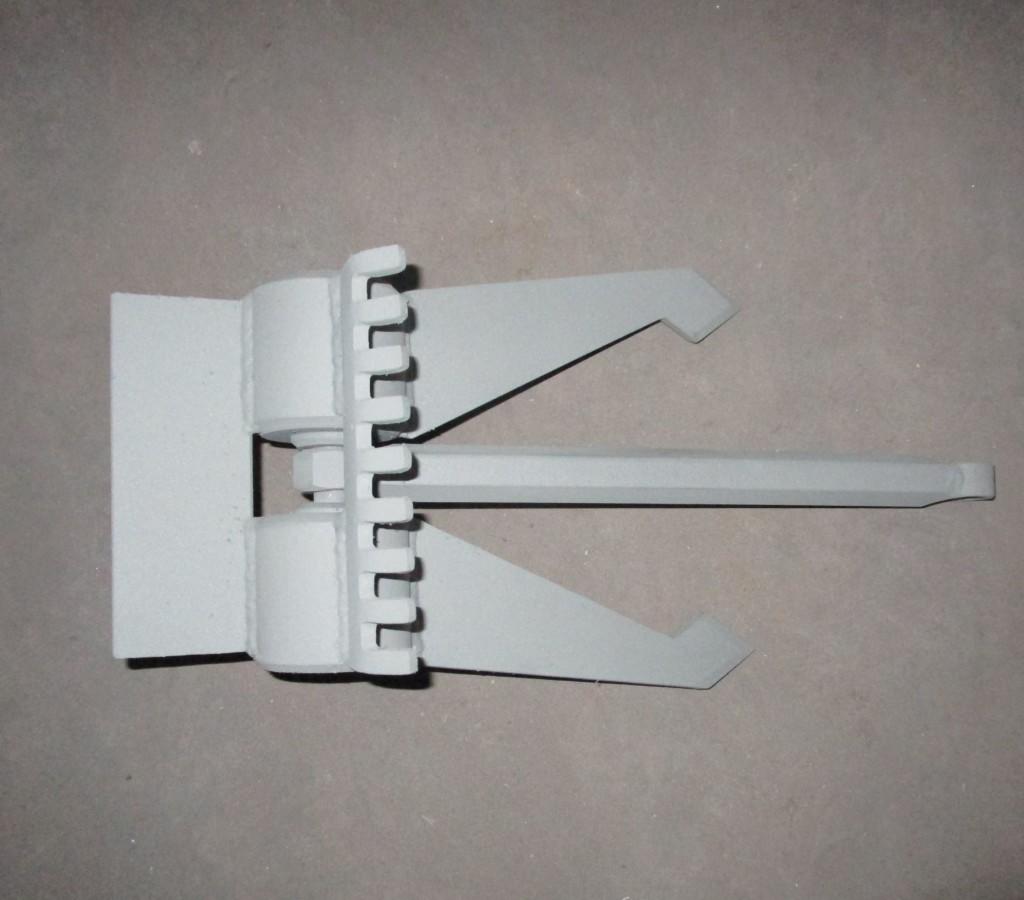

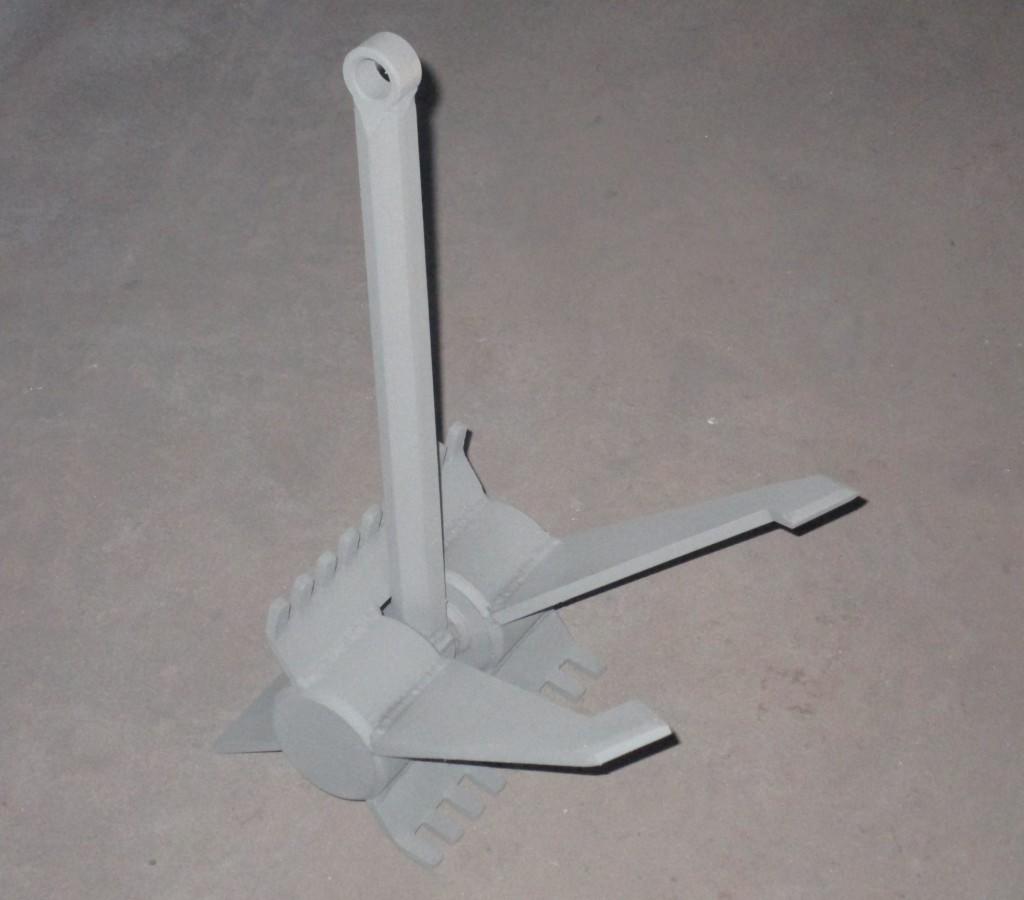

Наиболее трудоемким компонентом якоря является, пожалуй, пара бобышек, на которые наварены все несущие силовые элементы. Данные детали вытачивались на токарном станке из достаточно толстого и массивного прутка. Бобышки крепились через шарнирную связь, построенную через обычную гайку, к веретену, выполненному из толстого шестигранника.

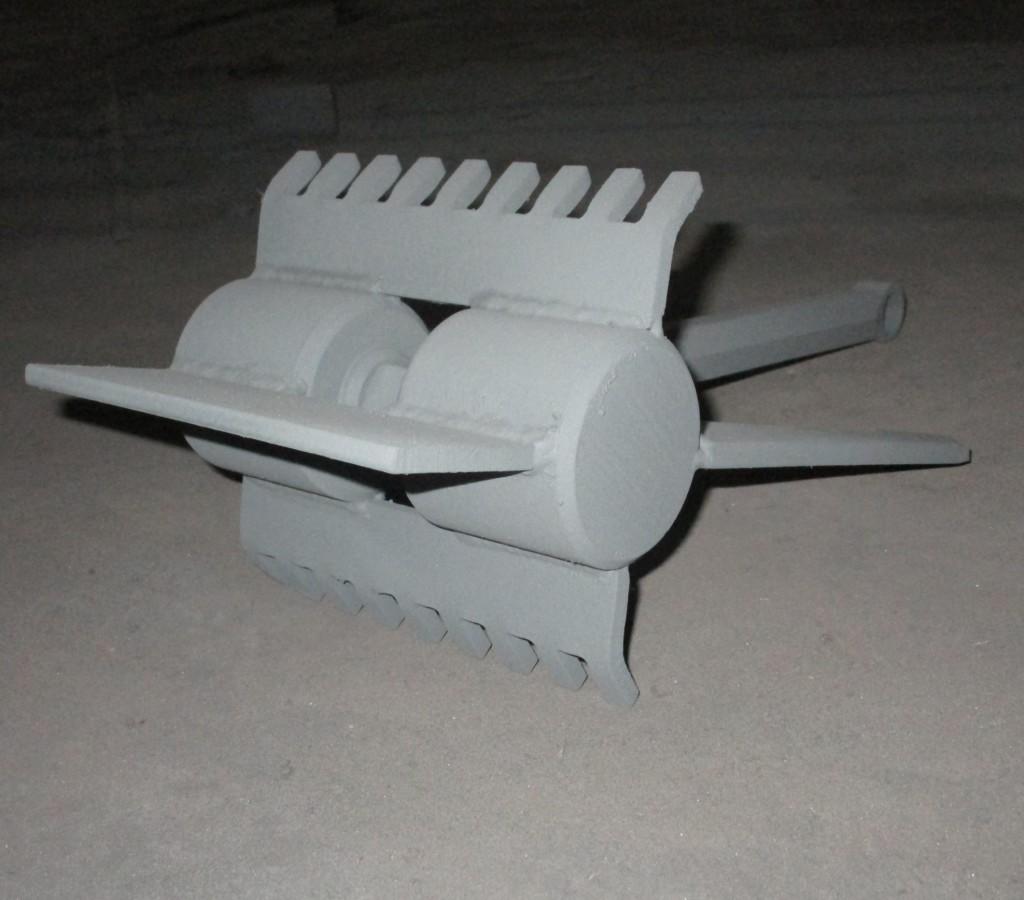

Лапы тоже достаточно хитрые: заготовки вырезались из листа толщиной 8 мм, а затем зубья загибались на станке. Рога якоря также вырезались из листа (t = 6 мм), и их рабочие края фрезеровались для заострения.

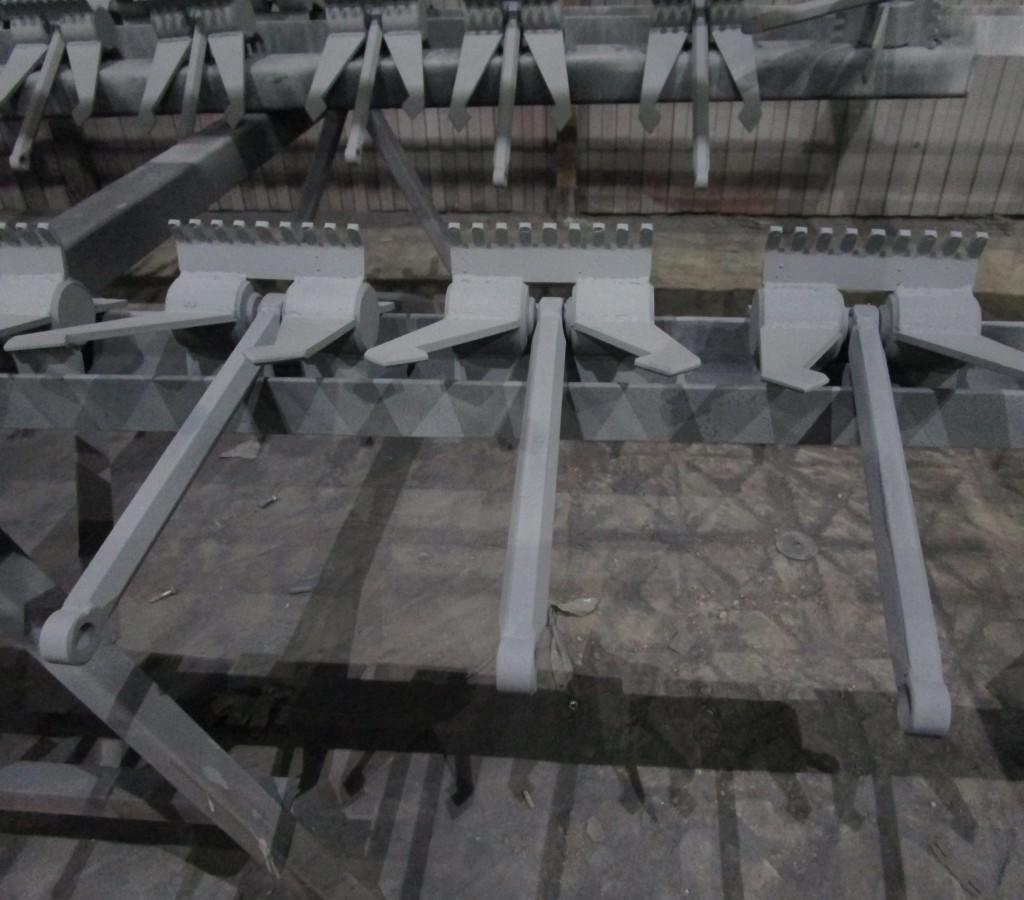

Вес одного такого якоря около 5 кг, что оптимально как для его использования человеком, так и для выполнения им его основной функции: надежного удержания лодки в статическом положении даже на интенсивном течении.
