Наличие пожарной лестницы - это крайне важное требование безопасности, предъявляемое к любому общественному зданию, к которому имеют доступ люди на постоянной основе. В Москве в последнее время соответствующие проверяющие органы уделяют этому аспекту повышенное внимание, и по нашему мнению, это один из тех немногих случаев, когда они правы. Полный перечень требований к пожарным эвакуационным лестницам содержится в ГОСТ 53254-2009 и ТУ 5262-002-92716048-2012, но неподготовленному человеку не так просто разобраться в этих нормативных документах.
Нам регулярно звонят взволнованные потенциальные заказчики со стандартным вопросом относительно необходимости установки эвакуационной лестницы в кратчайшие сроки. У них есть предписание, 2-3 недели на устранение недостатка и нет никакой базовой информации, как дальше действовать. А самое первое, что надо сделать, это определиться с конструктивом. Так какую же констуркцию лестницы стоит выбрать в каждом конкретном случае? Принципиально возможны 2 варианта стационарных конструкций лестниц: вертикальные и маршевые. В зависимости расстояния от кровли здания до земли стоит руководствоваться следующим выбором:
- до 6 метров - могу применяться лестницы П1-1;
- от 6 до 20 метров - могут применяться лестницы П1-2, которые оснащаются дополнительным защитными ограждениями;
- свыше 20 метров - только маршевые пожарные лестницы П-2.
Вертикальные пожарные лестницы
Если высота кровли не превышает 20 метров, то допустима установка вертикальной лестницы, устанавливаемое вдоль стены здания. Такие лестницы (см. фото) существенно проще и, как следствие, дешевле в изготовлении по сравнению с маршевыми конструкциями. Лестница, по сути, состоит из двух вертикальных уголков, к которым приварены горизонтальные прутья-ступени. Вертикальная пожарная лестница в обязательном порядке должна быть снабжена парапетной площадкой, которая изготавливается либо из арматуры, либо из просечно-вытяжного листа, либо из рифленки. К стене такая конструкция крепится кронштейнами, интервал расположения которых не должен превышать 800 мм.
| Высота | Вертикальная без ограждений | Вертикальная с ограждением | Маршевая |
|---|---|---|---|
| до 6 м | ✔ | ✔ | ✔ |
| от 6 м до 20 м | ✘ | ✔ | ✔ |
| более 20 м | ✘ | ✘ | ✔ |
Лестница для выхода на кровлю - разборнаяцена от 15 100 руб./п.м.
Лестница с защитным экраном повышенной прочностицена от 12 700 руб./п.м.
Стандартная сварная вертикальная лестницацена от 10 900 руб./п.м.
Лестница с аварийным люкомцена от 13 400 руб./п.м.
Эвакуационная лестница с цинкованиемцена от 17 200 руб./п.м.
Нестандартная вертикальная лестницацена от 14 200 руб./п.м.
Нестандартная вертикальная лестницацена от 14 200 руб./п.м.
Лестница повышенной прочности с переходной площадкойцена от 21 200 руб./п.м.
Вертикальная лестница с ограждением и площадкойцена от 13 900 руб./п.м.
Если высота лестницы не превышает 6 м, то устанавливать ограждения совсем необязательно, в противном случае без них не обойтись. Но даже для более низкой лестницы мы бы рекомендовали установку защитного экрана: его стоимость достаточно мала и редко превышает 10% от стоимости всего изделия, а практическая польза достаточно велика, да и вопросов со стороны проверяющих органов будет намного меньше.

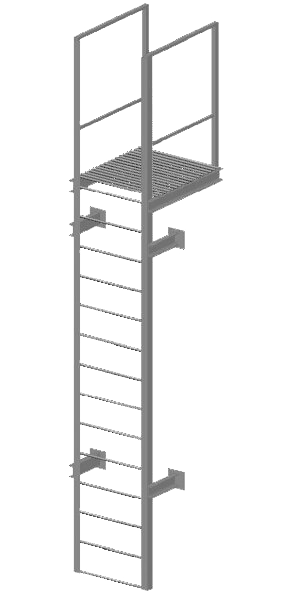

Вертикальная пожарная лестница без ограждения П1-1
| Стоимость и комплектация | |
| Лестница | от 5 100 руб./п.м. |
|---|---|
| Площадка | от 13 900 руб./шт. |
| Ограждение площадки | от 2 900 руб./комп. |
| Кронштейны крепления | от 900 руб./шт. |
| Монтаж | от 28 000 руб. |

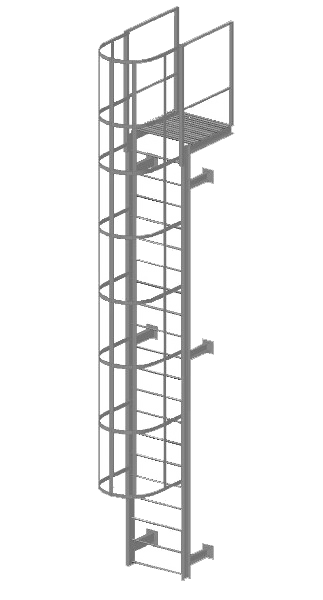

Вертикальная пожарная лестница с ограждением П1-2
| Стоимость и комплектация | |
| Лестница | от 7 100 руб./п.м. |
|---|---|
| Площадка | от 13 900 руб./шт. |
| Ограждение площадки | от 2 900 руб./комп. |
| Кронштейны крепления | от 900 руб./шт. |
| Монтаж | от 28 000 руб. |
Конструктивные элементы лестниц
ГОСТ 53254-2009 накладывает определенные ограничения на выбор размеров элементов лестницы, и не все эти требования очевидны.
Все основные моменты мы постарались показать на схеме ниже:
- максимальное расстояние от земли до нижней ступени лестницы hmax = 1500 мм
- максимальное расстояние от земли до нижнего края защитного ограждения лестницы П1-2 h1max = 2500 мм
- максимальный интервал установки крепежных кронштейнов вдоль стены l1max = 3500 мм
- минимальное расстояние лестницы от стены
cmin = 300 мм
- минимальная ширина ограждения Bmin = 800 мм
- максимальный интервал установки горизонтальных защитных полос lmax = 500 мм
- максимальный радиус ограждения Rmax = 400 мм
- количество вертикальных полос - 5 шт, угол установки 2х угловых из которых составляет 45°-60°
Согласно стандарту для лестниц типа П1-1 минимальная ширина лестницы составляет 600 мм, в то время как для типа П1-2 - 800 мм. Интервал между ступенями для обоих типов одинаковый и не должен превышать 350 мм.
Цена вертикальная пожарная лестница тип П1-1
*Вертикальная пожарная лестница тип П1-1 ГОСТ 53254-2009 применяется на высотах до 6.0м
| Наименование | Высота лестницы | Цена |
| Пожарная лестница вертикальная П1-1 | 2 метра | от 11 000 руб. |
| Пожарная лестница вертикальная П1-1 | 3 метра | от 16 500 руб |
| Пожарная лестница вертикальная П1-1 | 4 метра | от 22 000 руб |
| Пожарная лестница вертикальная П1-1 | 5 метров | от 27 500 руб |
| Пожарная лестница вертикальная П1-1 | 6 метров | от 33 000 руб |
Цена вертикальной пожарной лестницы тип П1-2
*Вертикальная пожарная лестница тип П1-2 применяется на высотах с 7 до 20 метров
*Вертикальная пожарная лестница тип П1-2 соответствуют ГОСТ 53254-2009
*Вертикальная пожарная лестница тип П1-2 обрабатывается порошковой окраской RAL
| Наименование | Высота лестницы | Цена |
| Пожарная лестница вертикальная П1-2 | 7 метров | от 41 000 руб. |
| Пожарная лестница вертикальная П1-2 | 9 метров | от 47 000 руб |
| Пожарная лестница вертикальная П1-2 | 11 метров | от 64 000 руб |
| Пожарная лестница вертикальная П1-2 | 13 метров | от 76 500 руб |
| Пожарная лестница вертикальная П1-2 | 15 метров | от 89 000 руб |
| Пожарная лестница вертикальная П1-2 | 17 метров | от 99 000 руб |
| Пожарная лестница вертикальная П1-2 | 19 метров | от 111 000 руб |
| Пожарная лестница вертикальная П1-2 | 20 метров | от 118 000 руб |

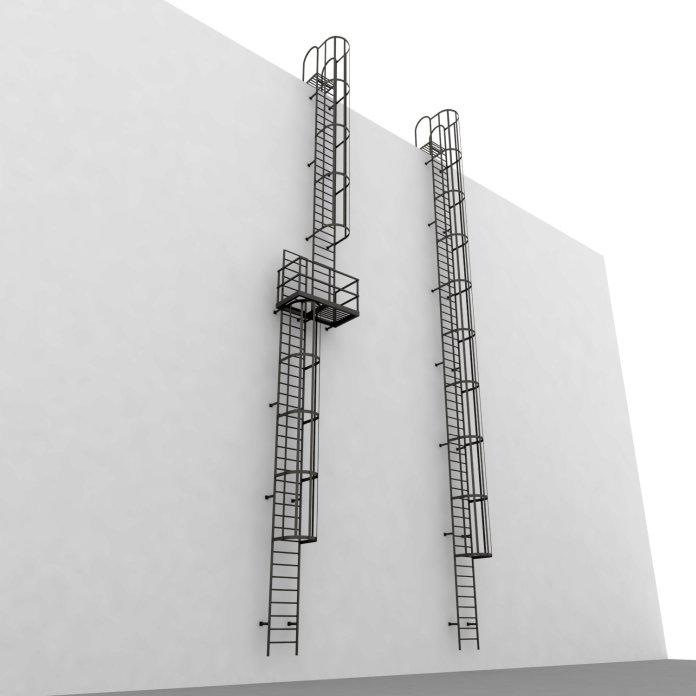

Вертикальные лестницы с переходными площадками
Иногда приходится использовать настенную пожарную лестницу с переходной площадкой. Как правило, такая потребность возникает либо в случае, когда расстояние от земли до кровли превышает 15 м, а возможности установить полноценную маршевую лестницы нет. В этом случае допустимо увеличение высоты за счет применения промежуточной переходной площадки, но такое решение в обязательном порядке должно быть предварительно согласовано с надзорными органами. Второй случай, когда такое решение уместно, это большое расстояние от стены до выступа кровли. Бывают случаи, когда выступ кровли отстает от стены на расстояние 1 м или даже больше - для такого варианта стандартную вертикальную лестницу применять нерационально, поэтому ее делают двухуровней с промежуточной площадкой. В нашей практике уже были такие случаи.

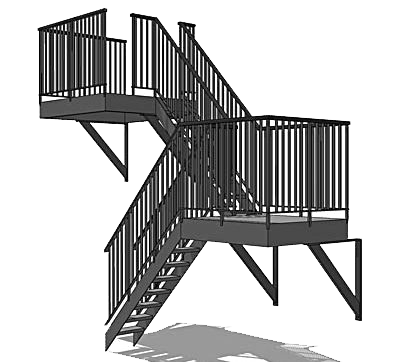

Маршевые пожарные лестницы
Маршевыми называются обычные пожарные лестницы на косоурах. Существует великое множество таких констуркций, почти в каждом случае требуется разработка индивидуального проекта, который специально затачивается под конфигурацию здания, место установки лестницы, этажность, количество людей, имеющих доступ к помещениям на верхних этажах и проч. Маршевые лестницы - не самое дешевое удовольствие, в большинстве случаев их стоимость начинается от 30 000 руб. за 1 метр подъема. Подробнее об изготовлении металлических маршевых пожарных лестниц можно посмотреть здесь и здесь.
- Металлические лестницы
- Лестничные ограждения
- Пожарные лестницы
- Изготовление винтовых металлических лестниц из металла
- Маршевые лестницы
- Прямые лестницы из металла
- Забежные лестницы
- Лестницы на металлическом каркасе
- Металлические лестницы на второй этаж
- Металлические лестницы с площадкой
- Ограждение наружных лестниц
Вертикальная лестница П1-2
Конструктив лестницы очень стандартный: каркас выполнен из профильной трубы, ступени - из арматуры, а ограждение - из полосы.
Вертикальная лестница 13 метров
Вертикальные несущие направляющие выполнены из прямоугольной профильной трубы. Из спаренных квадратных труб изготовлены ступени. Полоса 4х50 использовались для ограждения вертикальной части лестницы.
Лестница для выхода на кровлю
Достаточно типовое исполнение вертикальной лестницы для выхода на кровлю здания. Разумеется, такие конструкции одно из требований пожарной безопасности зданий.
Площадки обслуживания
Площадки обслуживания оборудования из металла и лестницы к ним в горячем цинке.
Лестница на Фадеева
Изготовление и монтаж кровельной эвакуационной лестницы
Вертикальные пожарные лестницы
Всего изготовлено 6 лестниц и площадок. Высота - 9 метров.
